普通车床手动锁紧式小刀架结构设计

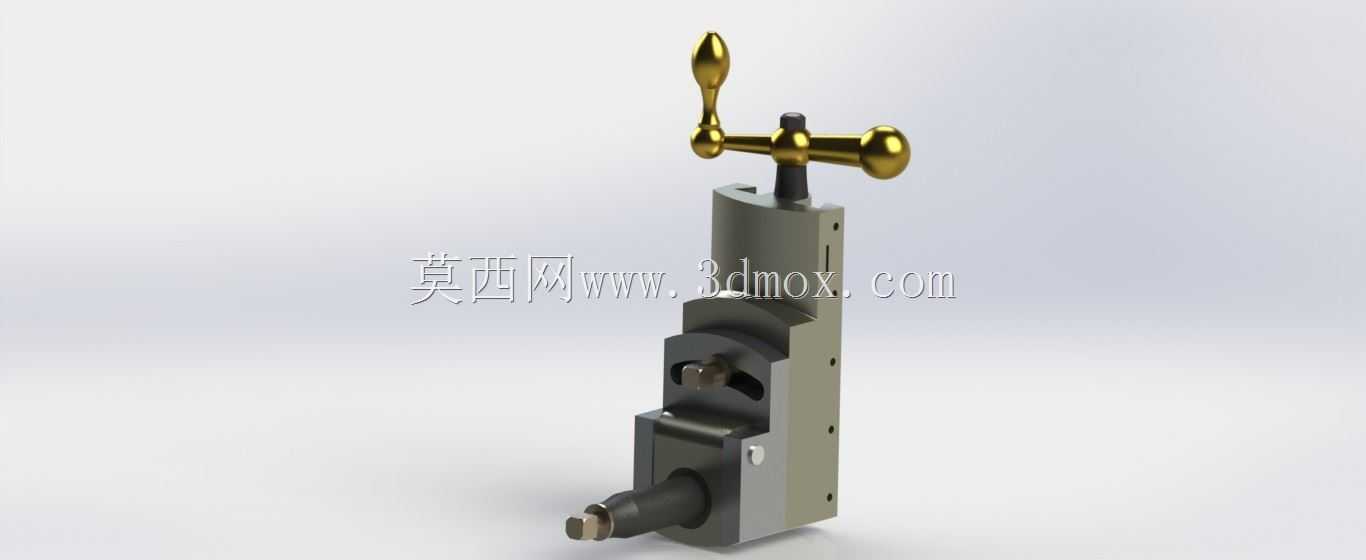

在普通卧式车床的切削加工环节，小刀架作为刀塔与刀具之间的核心衔接部件，直接决定了短行程进给的精度与刀具装夹的可靠性，这套手动操作的刀架结构，正是针对中小型车床的小锥度车削、端面精车、台阶面切削等工况设计，适配常规卧式车床的上滑板安装接口，可完成车刀的快速装夹、角度微调与进给锁紧全流程操作。从实际加工场景来看，这类手动刀架多用于单件小批量的机加工车间，当操作人员需要车削短锥面、调整刀具切削角度、或是完成小余量的端面进给时，无需依赖复杂的数控进给系统，仅通过顶部的T型操作手柄即可完成刀架的锁紧与松开，操作逻辑贴合一线操作工人的使用习惯，手柄的力臂长度经过反复校核，单手施加150N左右的操作力即可达到足够的锁紧力矩，避免切削过程中出现刀架位移导致的崩刀或工件尺寸超差。在功能特性上，这套刀架采用楔块式锁紧结构，当顺时针扳动顶部手柄时，内部的锁紧楔块会沿垂直方向下压，将可回转的刀架本体与下方的滑板基座牢牢压合，配合接触面的精加工刮研工艺，锁紧后的重复定位精度可控制在0.02mm以内，满足普通精车工序的精度要求；刀架本体上设置有标准的T型槽结构，可适配常规的方刀架压刀螺栓，能够同时装夹4把不同用途的车刀，包括外圆车刀、端面车刀、切断刀与内孔车刀，换刀时仅需松开手柄、回转刀架至对应刀位、重新扳紧手柄即可完成换刀操作，单步换刀时间可控制在10秒以内，大幅提升单件加工的操作效率。设计过程中，首先考虑的是安装边界的适配性，刀架底部的安装止口与连接螺栓孔位完全匹配CA6140、C6132等常规中小型卧式车床的小刀架安装基准，底部安装面的平面度公差控制在0.01mm以内，安装时无需额外加工转接板，可直接替换原有磨损的同规格刀架；刀架的回转刻度盘采用蚀刻工艺标注刻度，最小刻度值为1°，操作人员可根据加工锥度的计算值直接调整刀架回转角度，调整完成后通过侧面的辅助锁紧螺钉进行二次固定，避免大余量切削时的角度偏移。从结构细节来看，刀架的滑动配合面均采用锡青铜耐磨衬套，长期使用磨损后可单独更换衬套，无需整体报废刀架本体，降低设备维护成本；操作手柄采用可拆卸式结构，当加工空间受限时可将手柄拆下，使用套筒扳手完成锁紧操作，适配复杂工位的加工需求；刀架内部的锁紧螺杆采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能与承载能力，可承受最大5kN的切削反作用力，满足硬质合金刀具高速切削钢件时的受力要求。在尺寸设计上，刀架整体高度控制在180mm以内，避免刀具安装后中心高过高导致的切削振动，刀架本体的最大回转直径为120mm，回转过程中不会与车床的中滑板、卡盘等部件发生运动干涉；压刀螺栓的中心距为70mm，可夹持最大截面尺寸为25mm×25mm的方柄车刀，覆盖绝大多数常规焊接车刀与机夹车刀的装夹尺寸范围。实际使用过程中，这类手动刀架相比液压自动转塔刀架具备更低的故障率与维护成本，尤其适合教学实训车间、小型机加工坊、设备维修车间等非大批量生产场景，操作人员可根据实际加工需求灵活调整刀具角度与进给量，无需复杂的参数设置，上手门槛极低；同时，刀架的所有外露部件均采用发黑防锈处理，长期接触切削液与金属碎屑也不易出现锈蚀，日常维护仅需定期向润滑孔内注入少量机油即可保证操作顺畅，使用寿命可达8年以上。在建模过程中，所有配合面的公差均按照机械设计手册的推荐值选取，间隙配合面的公差带采用H7/g6，过渡配合面采用H7/k6，保证加工装配后的实际配合精度与设计值一致；所有棱角处均设置有C1-C2的倒角，既避免装配过程中划伤操作人员，也可去除加工毛刺提升部件的装配便利性。
