HSM安全钩三维结构设计作品

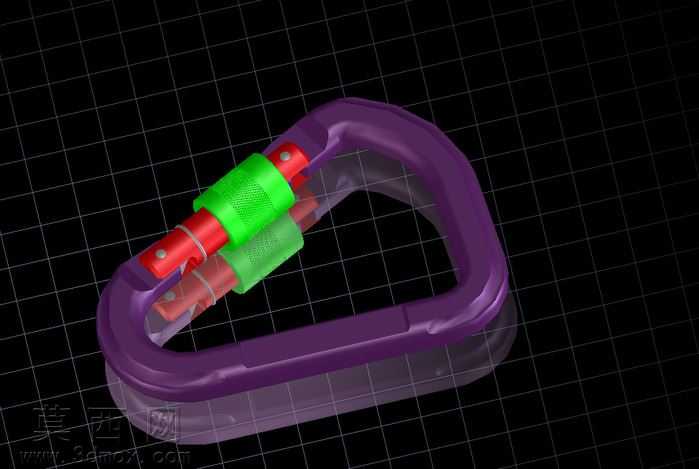

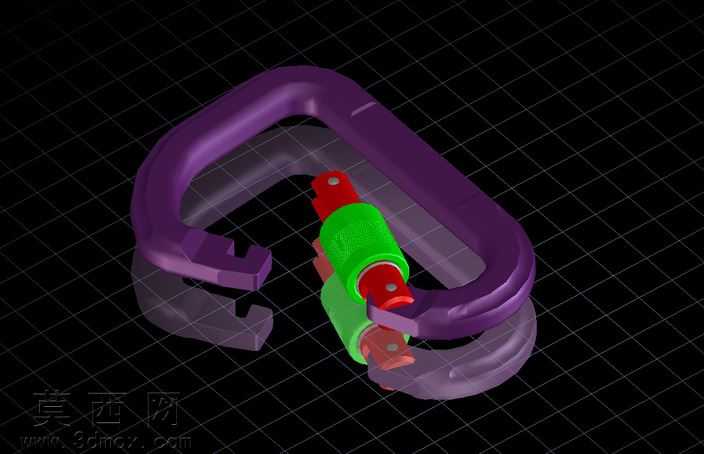

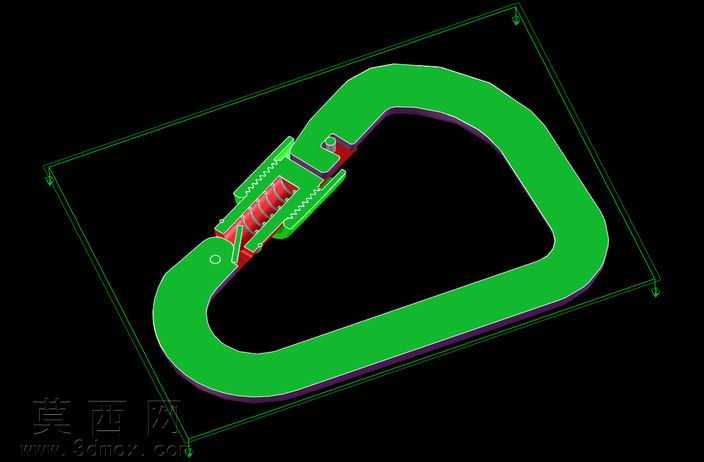

本作品为HSM安全钩的三维建模设计成果，建模阶段参考真实安全钩的实物结构比例完成，未借助有限元分析软件进行力学仿真计算，重点还原产品的外观形态与装配结构关系。建模过程中首先搭建安全钩的整体轮廓骨架，以D型钩体作为主体承载结构的基础形态，钩体部分采用圆滑过渡的曲面造型，避免尖锐棱角带来的应力集中隐患，同时匹配实际使用场景中挂接操作的顺滑需求，钩身的壁厚按照常规五金安全钩的通用设计标准设定，保证结构强度的同时控制整体重量。锁止机构是本次建模的核心细节部分，采用双段式锁止结构设计，包含红色的锁止基座与绿色的滑动锁套，建模时精准还原了锁销与钩体端部的铰接配合关系，滑动锁套与锁止基座之间预留了合理的滑动装配间隙，还原锁套滑动解锁、复位锁止的运动逻辑，铰接位置的销轴结构、锁套表面的防滑纹理都做了精细化的建模处理，防滑纹理采用阵列式的凹凸结构，既还原实物的防滑功能设计，也提升了模型渲染后的细节质感。材质与渲染阶段，针对不同部件的材质特性做了区分设置：钩体主体采用半透明紫色硬质工程塑料材质，调整材质的折射度与粗糙度参数，模拟高强度工程塑料的半通透质感，同时能够透过半透明材质隐约观察到内部锁止机构的装配状态，方便直观理解产品的内部结构；锁止基座采用亮面红色工程塑料材质，表面设置轻微的反光效果，匹配工业塑料件的常见表面处理质感；滑动锁套采用哑光绿色橡塑材质，适当提高材质的粗糙度参数，还原防滑锁套的触感视觉表现；铰接销轴采用金属材质，设置较高的反光度与金属质感参数，区分金属部件与塑料部件的视觉差异。渲染场景采用深色网格背景，突出模型主体的形态与色彩，添加柔和的环境光与定向补光，避免模型表面出现过曝或死黑的区域，通过光影效果凸显钩体的曲面弧度与各部件的装配层次，同时添加轻微的地面反射效果，提升整体渲染图的真实感。设计思路上以还原实物结构为核心目标，优先保证各部件之间的装配关系准确，可用于五金产品的结构展示、装配教学演示等场景，模型包含通用的STEP格式文件，可适配多数主流三维软件打开编辑，同时配套渲染效果图直观展示成品的视觉效果。
