19英寸乘用车铝合金轮毂结构设计

　　在乘用车底盘行走系统的部件设计中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现。这款19英寸轮毂的设计，首先围绕民用中型轿车、轿跑车型的日常行驶场景展开，覆盖城市铺装路面通勤、高速巡航以及轻度非铺装路面通行的使用需求，需要同时满足静态承载、动态旋转受力、制动系统散热、轮胎安装匹配等多重工程要求。

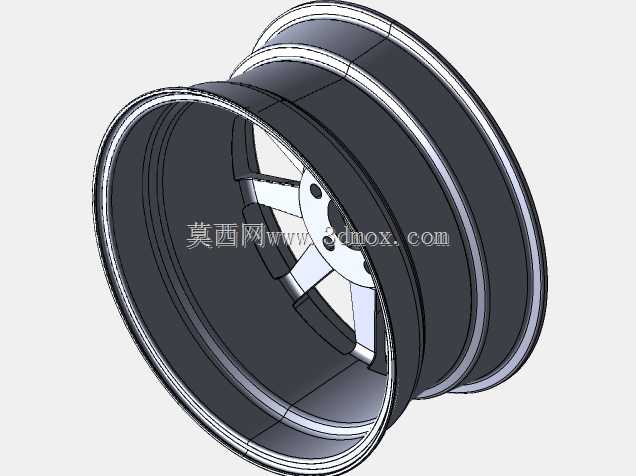

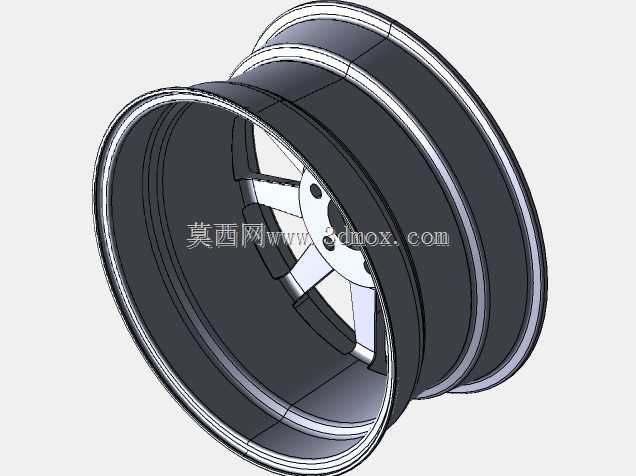

　　从安装边界来看，该轮毂适配19英寸直径的乘用车子午线轮胎，轮辋部分的胎圈座结构严格匹配标准轮胎的胎圈尺寸，设计时预留了轮胎充气后胎圈卡合的密封槽结构，避免高速行驶时出现胎圈脱开、漏气的风险。中心孔与节圆直径的参数匹配对应车型的轮毂轴头与螺栓孔位，安装面的平面度公差控制在0.05mm以内，保证轮毂安装后与轴头完全贴合，避免高速旋转时出现端面跳动引发的方向盘抖动问题。螺栓孔采用沉孔设计，可容纳轮毂螺栓的头部与垫片，安装后螺栓不会突出轮毂安装面，同时保证螺栓夹紧力均匀分布在安装接触面上，避免局部应力集中导致的轮毂开裂。

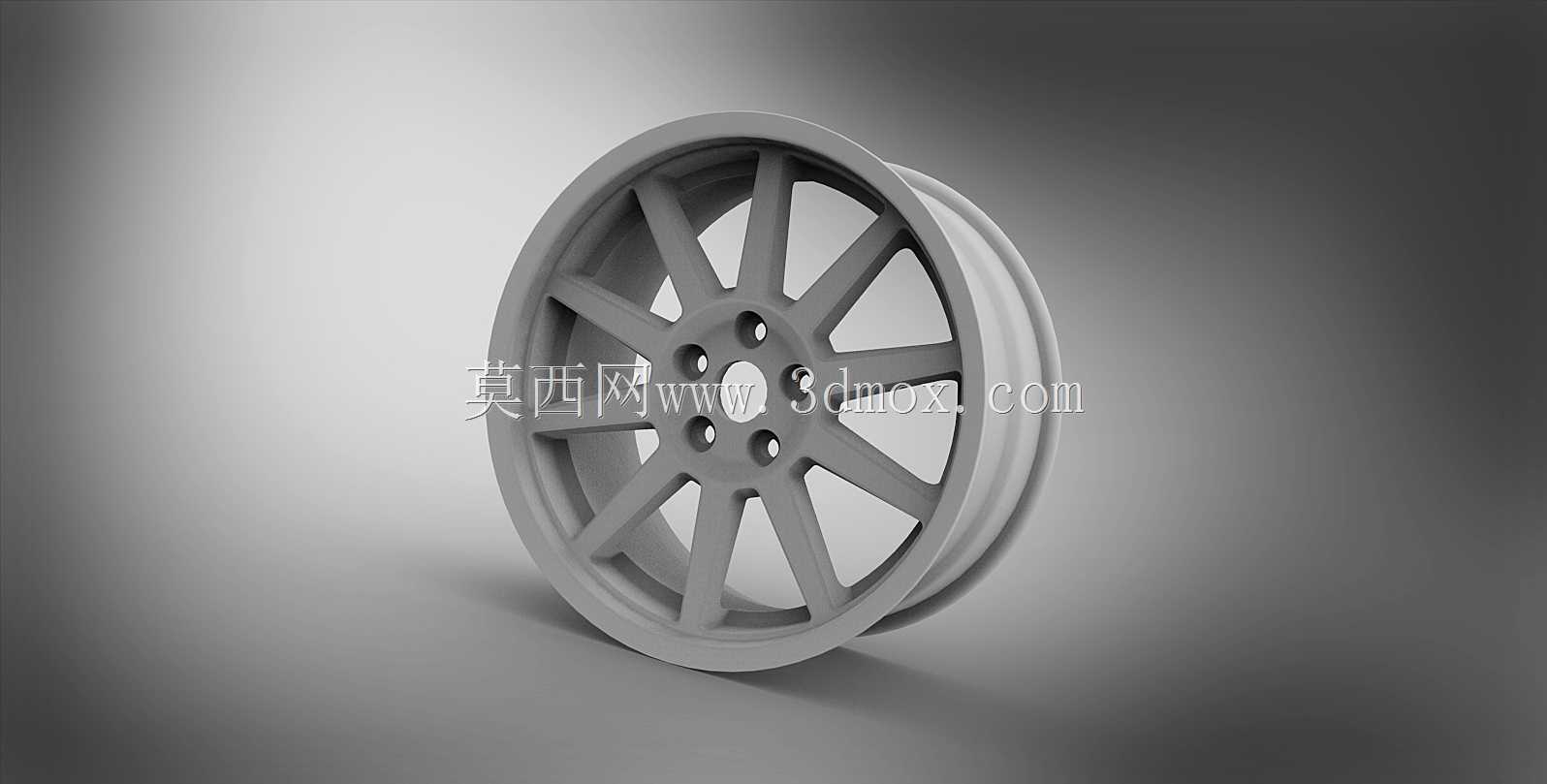

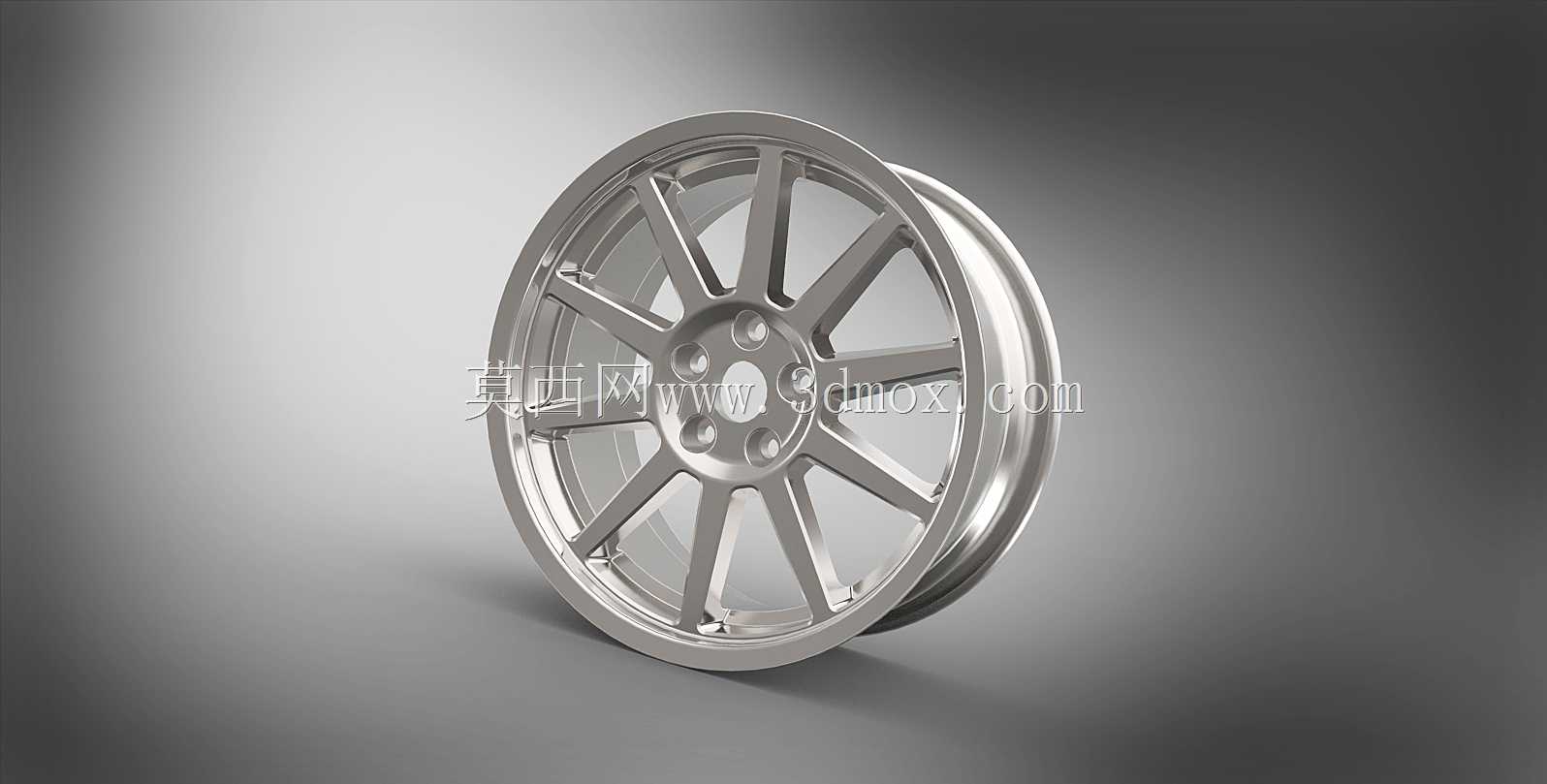

　　结构设计层面，采用多辐条放射式布局，十根主辐条从中心安装盘位置延伸至轮辋边缘，每根辐条的截面采用变厚度设计，靠近中心安装座的位置厚度更大，向轮辋方向逐步收窄，这种设计一方面可以在保证整体结构强度的前提下降低轮毂自身重量，实现簧下质量的降低，提升整车悬架的响应速度；另一方面，辐条之间的镂空区域可以为制动盘与制动卡钳提供足够的散热通道，车辆连续制动时产生的热量可以通过辐条间隙快速随气流散出，避免制动系统热衰减带来的制动效能下降。轮辋与辐条的连接位置采用大圆角过渡结构，避免直角连接带来的应力集中，在车辆通过颠簸路面承受冲击载荷时，应力可以均匀分散到整个辐条与轮辋结构上，不会在连接位置出现应力峰值导致的结构断裂。

　　外形设计上，辐条表面采用光滑的曲面过渡，没有突兀的棱角结构，既可以降低轮毂旋转时的空气阻力，也能减少行驶过程中泥水、灰尘在轮毂表面的附着，降低日常清洁的难度。轮辋的边缘设计有标准的轮缘结构，可在轮胎受到侧向力时提供足够的支撑，避免轮胎在高速过弯时从轮辋上侧向脱出，同时轮缘的高度符合民用轮毂的安全标准，不会因为过高导致轮胎拆装难度提升，也不会因为过低失去对轮胎的侧向保护作用。中心安装盘的位置预留了车标安装的凹槽结构，凹槽深度与尺寸匹配对应车型的中心盖配件，安装后中心盖与轮毂表面齐平，不会出现突出或者凹陷的情况，保证轮毂整体外观的一致性。

　　从实际使用的功能特性来看，这款轮毂的承载能力经过受力校核，可满足单轮800kg以上的静态承载要求，对应整车整备质量2.2吨以内的车型使用需求，完全覆盖常规中型家用轿车、城市SUV以及入门轿跑车型的承载要求。动态旋转时的动平衡余量控制在5g以内，设计时通过调整辐条的局部厚度实现重量的均匀分布，减少后期装配时需要粘贴的平衡块重量，提升高速行驶时的稳定性。轮毂的气门嘴孔位置设置在轮辋的标准位置，适配常规的橡胶气门嘴与金属气门嘴，安装后气门嘴不会与辐条、制动卡钳产生干涉，方便日常充气与胎压检测模块的安装。

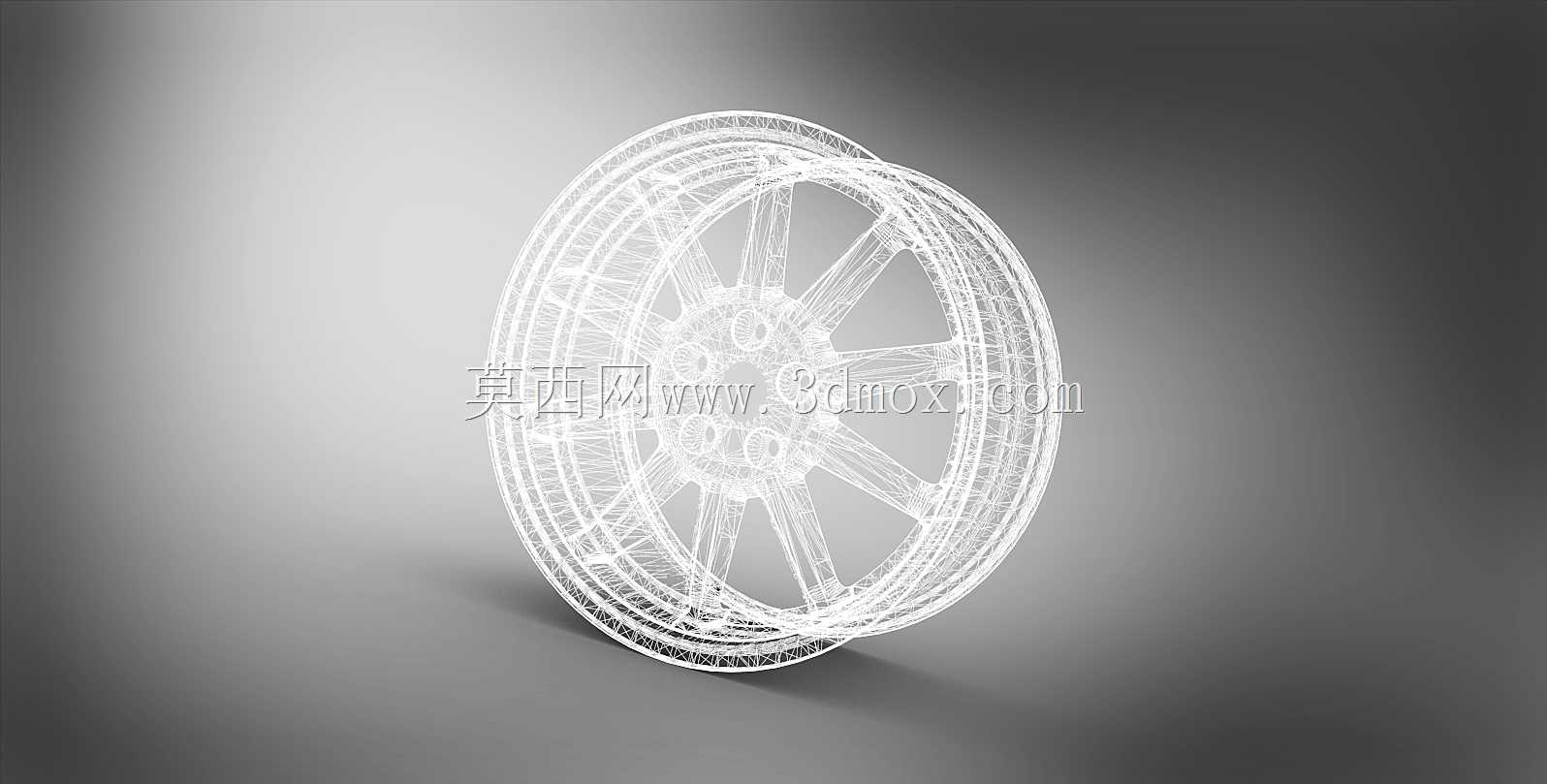

　　在建模过程中，所有曲面均采用G2连续过渡，既保证了后续数控加工时的刀具路径平滑，也能满足铸造或者锻造工艺的脱模要求，拔模角度控制在1.5度到3度之间，不会出现倒扣结构导致的生产脱模困难。轮辋的内壁厚度均匀，避免局部过厚导致的铸造缩孔缺陷，也不会因为局部过薄导致结构强度不足。辐条背面的减重槽设计经过拓扑优化，在不降低结构强度的前提下尽可能去除多余材料，实现轻量化目标的同时控制生产成本。

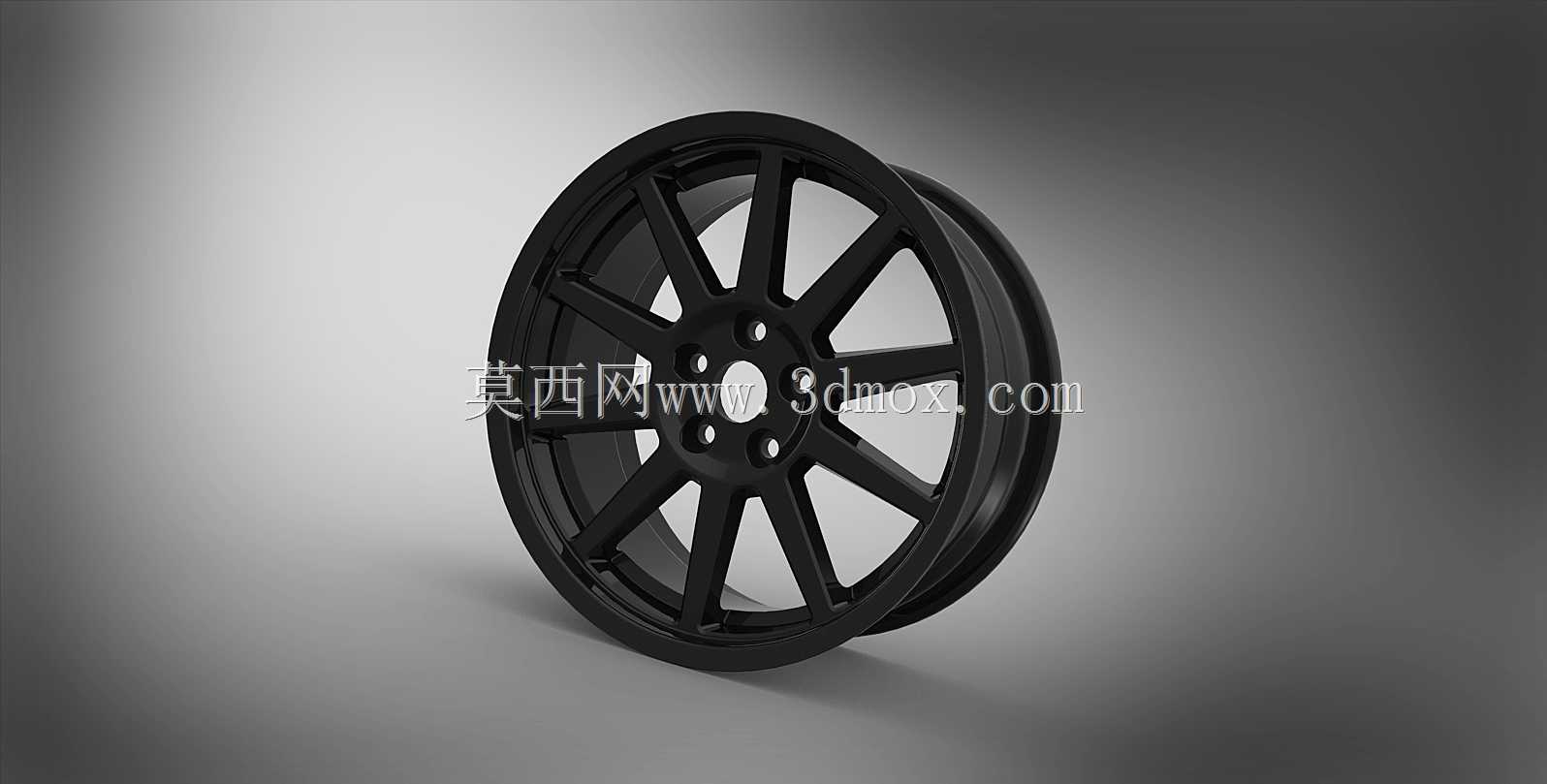

　　针对日常行驶中可能遇到的刮蹭情况，轮辋最外侧的唇边位置做了加厚处理，低速靠边停车时即使与路肩发生轻微刮蹭，也不会损伤到轮辋的核心密封结构，仅会在唇边留下轻微划痕，不影响轮毂的正常使用性能。同时整个轮毂的外表面设计为适合喷涂、电镀等表面处理工艺的结构，没有难以覆盖的死角，方便后续做不同的表面处理效果，满足不同车型的外观搭配需求。
