剖视结构反向齿轮减速传动装置

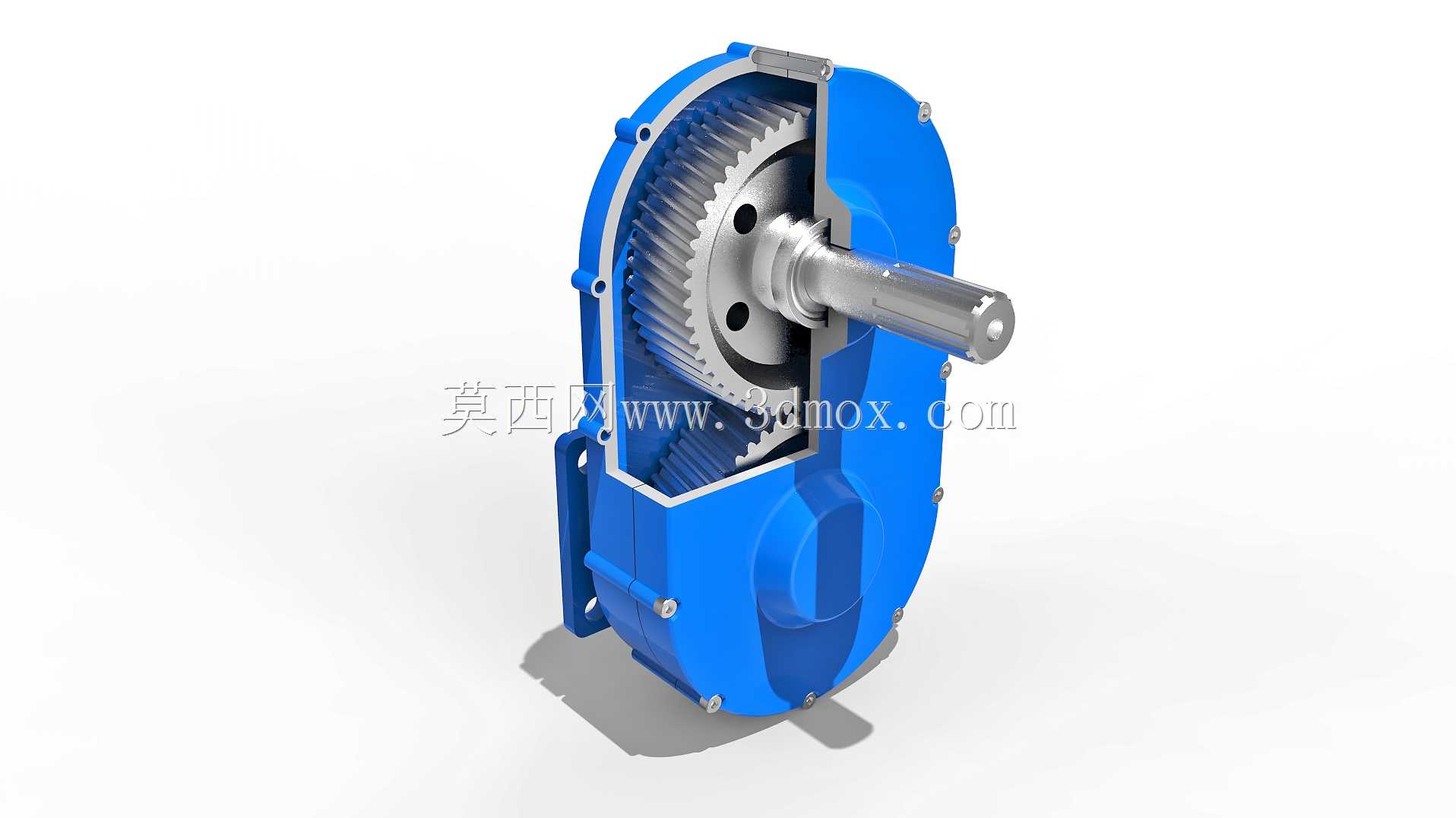

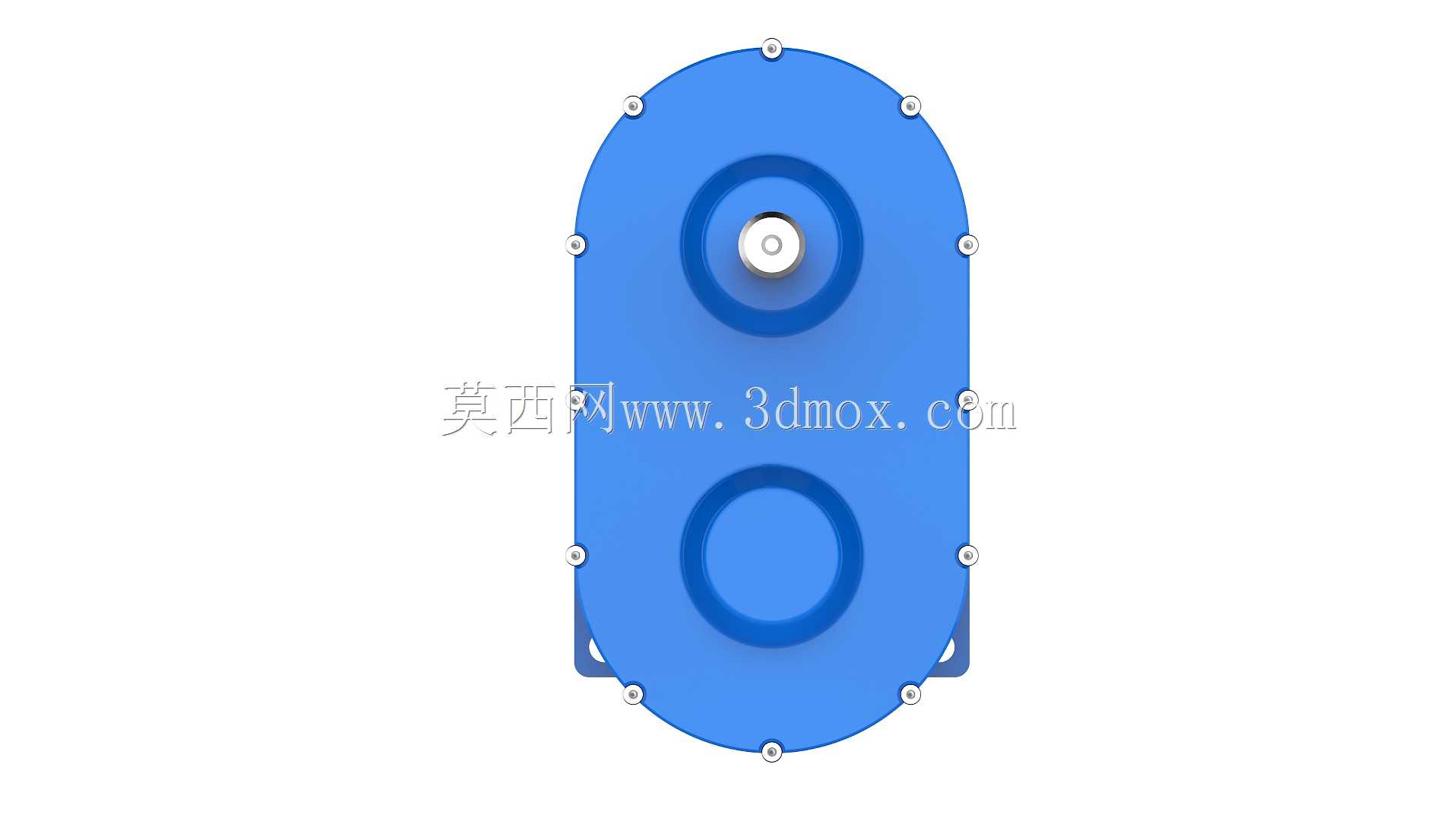

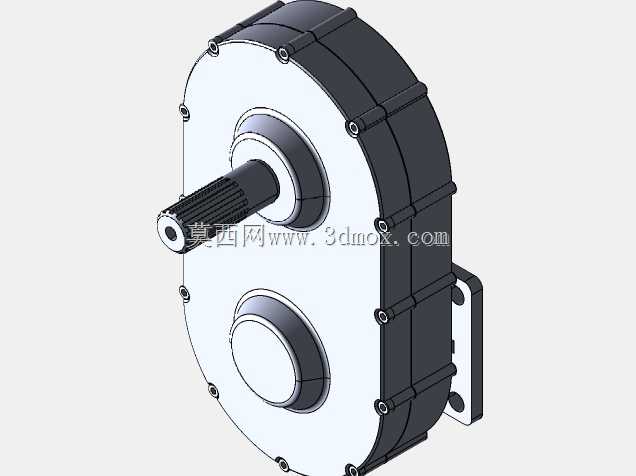

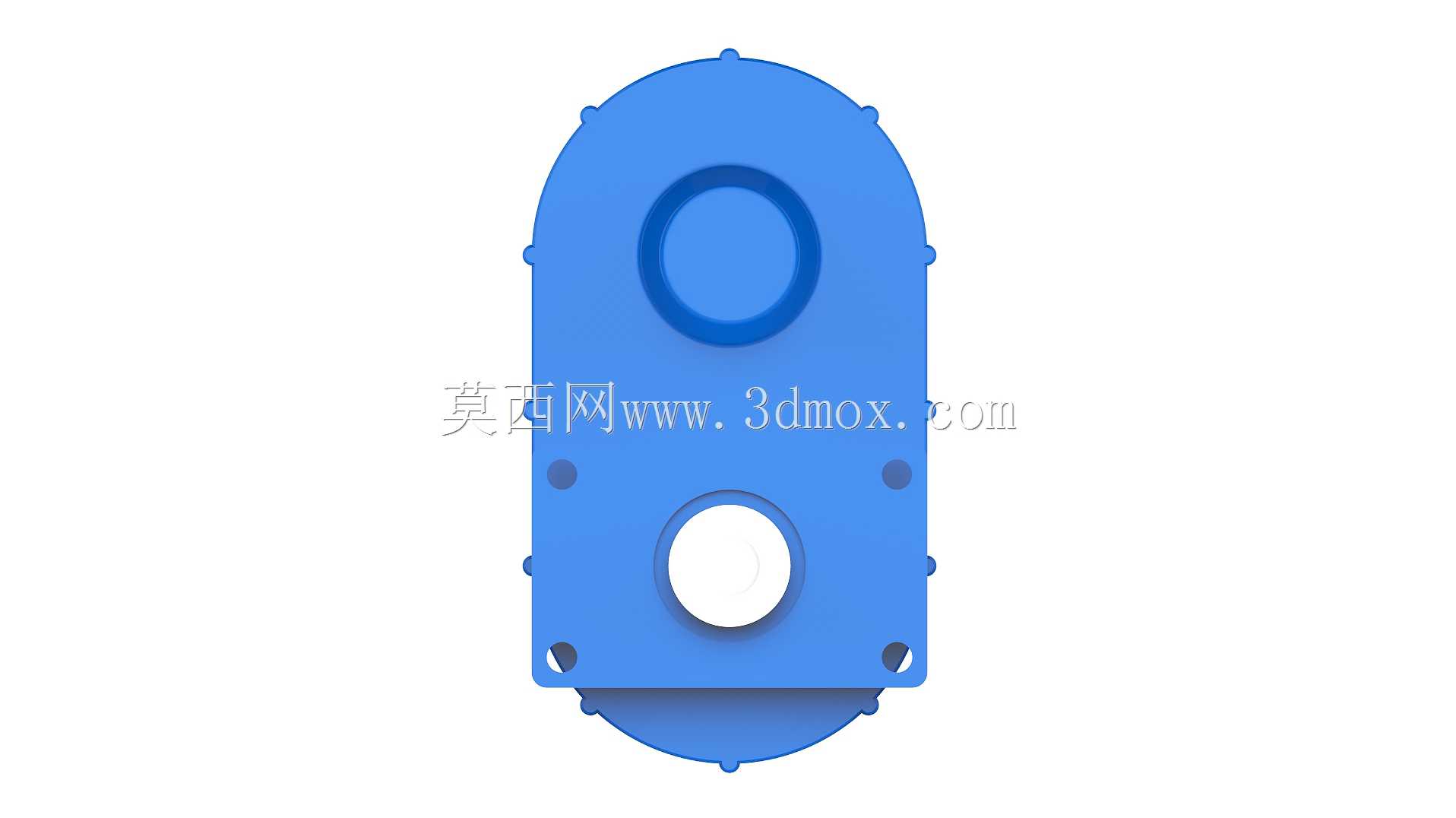

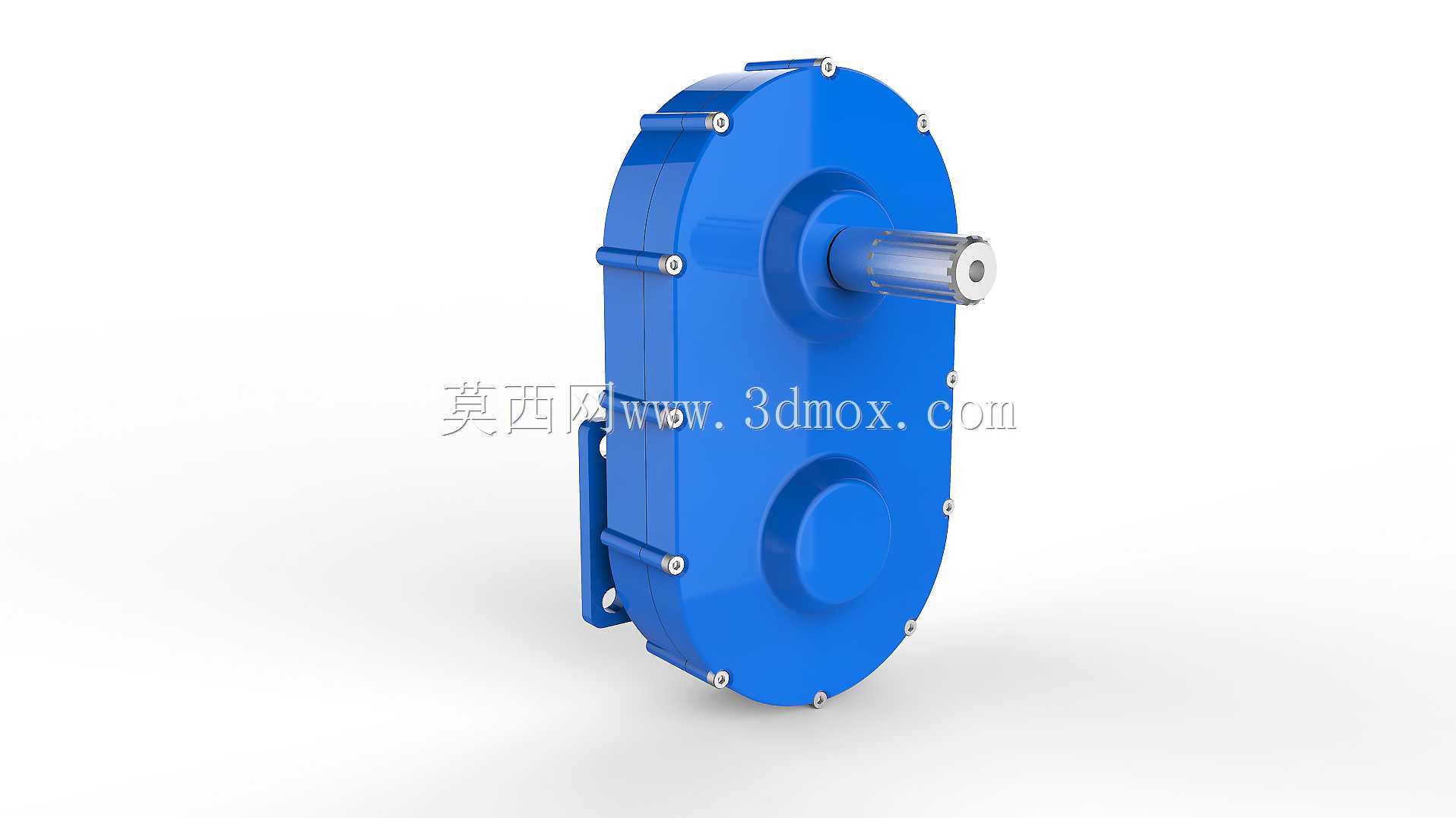

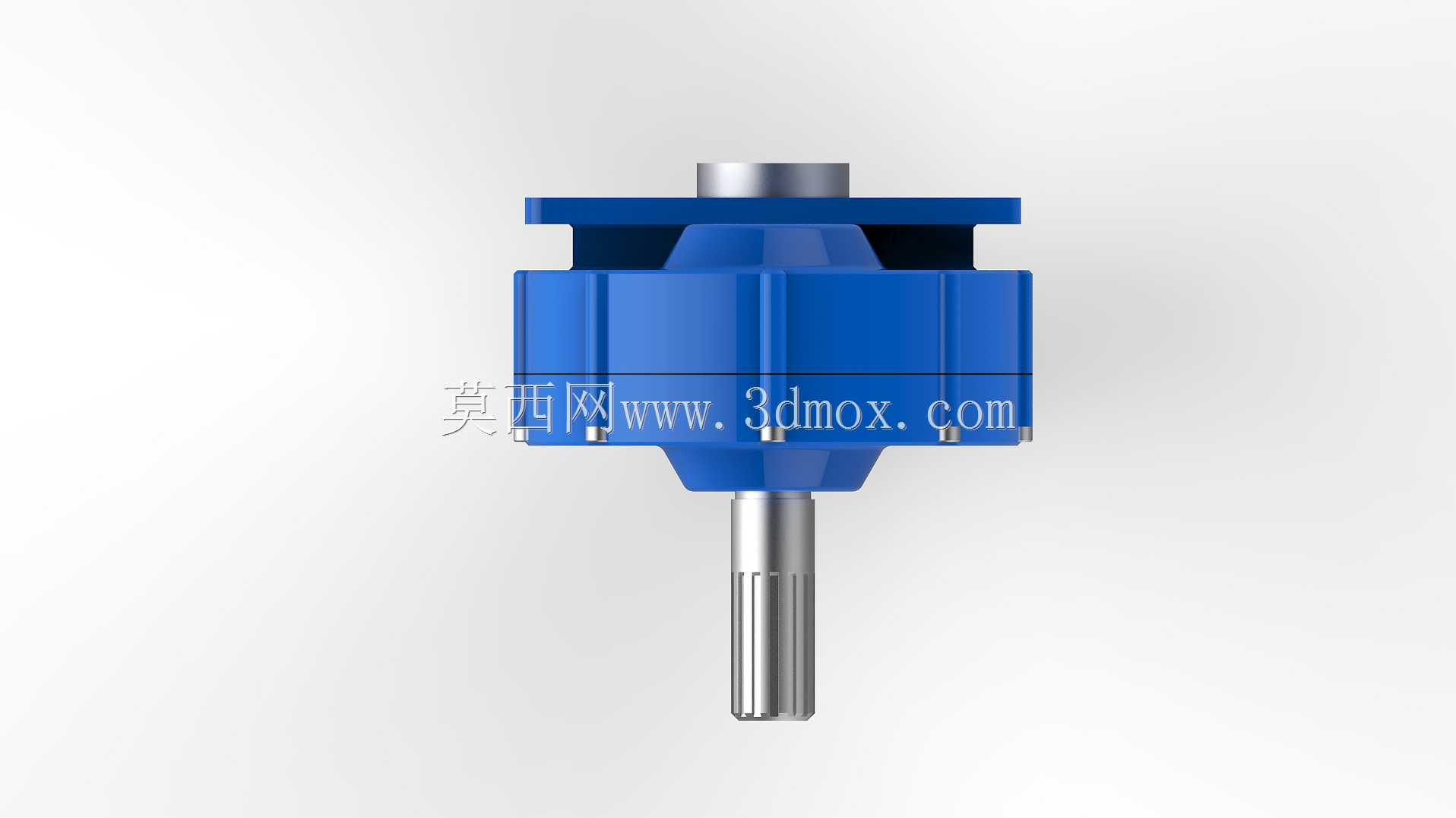

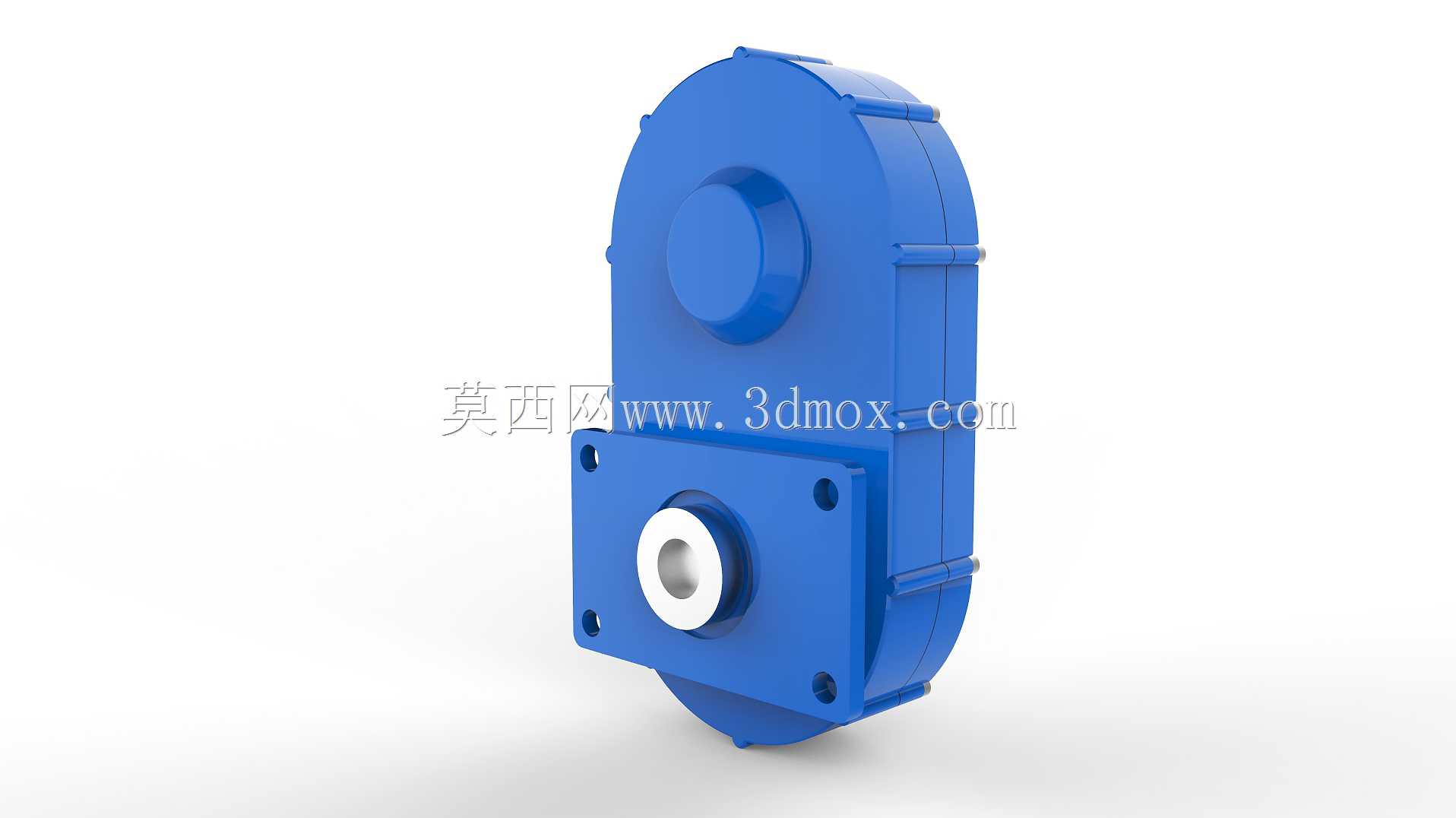

这款反向传动的减速装置，在常规平行轴齿轮减速的基础上集成了旋向切换功能，区别于普通定比减速箱仅做转速扭矩转换的单一作用，可在不改变输入轴转向的前提下完成输出端的旋向反转，这类结构在需要双向作业的小型工程机械、农用作业机具以及专用改装车辆的动力传输链路中应用十分普遍。从结构布局来看，装置采用单级圆柱斜齿轮传动搭配中间惰轮的布局实现旋向切换，斜齿轮的选用相比直齿传动能获得更高的重合度，传动过程中齿面啮合是渐进式接触，能有效降低高速运转下的冲击噪音，同时提升齿面承载能力，适合中低速大扭矩的作业工况。箱体采用剖分式铸铝壳体结构，蓝色涂装的外壳沿齿轮啮合平面做中分设计，装配时可先将齿轮轴系、轴承、密封件预先组装到下半箱体，再扣合上半箱体通过周向布置的螺栓完成锁紧，这种结构大幅降低了后期维护时的拆装难度，不需要将整个减速箱从安装基座上完全拆除，就能完成齿轮磨损检查、轴承间隙调整以及润滑油更换的操作。输入输出轴采用同轴线平行布置，轴端伸出箱体的位置配置了骨架油封与防尘挡圈，能适应户外多粉尘、多泥水的作业环境，避免外界杂质进入箱体内污染润滑油，也能防止箱体内的齿轮油渗漏造成传动失效。安装基座位于箱体下部，预留了四个对称布置的螺栓安装孔，安装时需要保证输入轴与动力源输出轴的同轴度误差控制在0.1mm以内，输出轴与作业负载的连接优先选用花键配合，相比平键连接能承受更大的冲击载荷，避免频繁正反转切换时出现键槽崩裂的故障。箱体内腔的容积设计充分考虑了齿轮搅油损失，润滑油加注高度刚好浸没低速级大齿轮的1/3齿高位置，既保证齿轮啮合面能得到充分润滑，又不会因为油位过高造成搅油阻力过大，带来不必要的功率损耗。在传动参数匹配上，该装置的减速比设定兼顾了扭矩放大与转速输出的平衡，输入侧连接发动机或电机的动力输出端，经过齿轮副减速后输出端扭矩可放大数倍，同时通过中间惰轮的介入改变传动旋向，实现倒挡功能，不需要额外加装独立的换向机构，大幅压缩了整个动力传输单元的安装空间，对于安装空间受限的小型设备来说十分友好。齿轮的加工精度按照GB/T 10095的7级精度控制，齿面做了高频淬火处理，硬度达到HRC45-50，芯部保持足够的韧性，能承受短时过载冲击，避免齿面出现点蚀、断齿的失效形式。轴承选用深沟球轴承搭配圆锥滚子轴承的组合，靠近齿轮啮合侧的圆锥滚子轴承可承受齿轮传动产生的径向力与轴向力，轴伸端的深沟球轴承主要起到径向支撑作用，轴承的游隙在装配时通过箱体结合面的密封垫片厚度进行调整，保证轴系运转灵活无卡滞，同时不会出现轴向窜动。在实际选型应用中，需要根据负载的持续工作扭矩、峰值冲击扭矩以及输入转速来校核齿轮的接触强度与弯曲强度，同时确认安装面的平面度不低于0.05mm，避免安装时箱体受迫变形导致轴承孔同轴度超差，带来运转异响、轴承过早失效的问题。日常使用过程中，首次运行50小时后需要更换箱体内的齿轮油，后续每运行1000小时更换一次润滑油，定期检查轴端油封的密封状态，发现渗漏及时更换，检查箱体连接螺栓的预紧力，避免因为螺栓松动造成箱体结合面漏油、齿轮啮合间隙变化。
