NASA款快装式圆管扶手夹持固定夹具

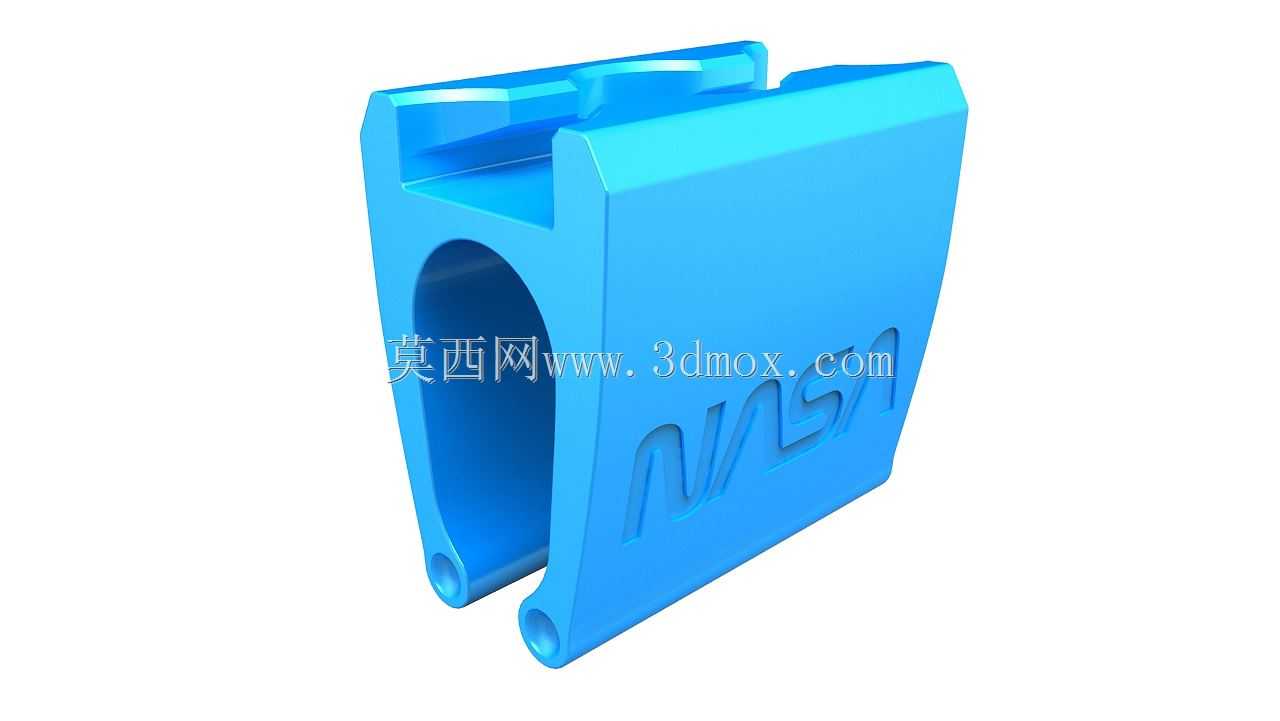

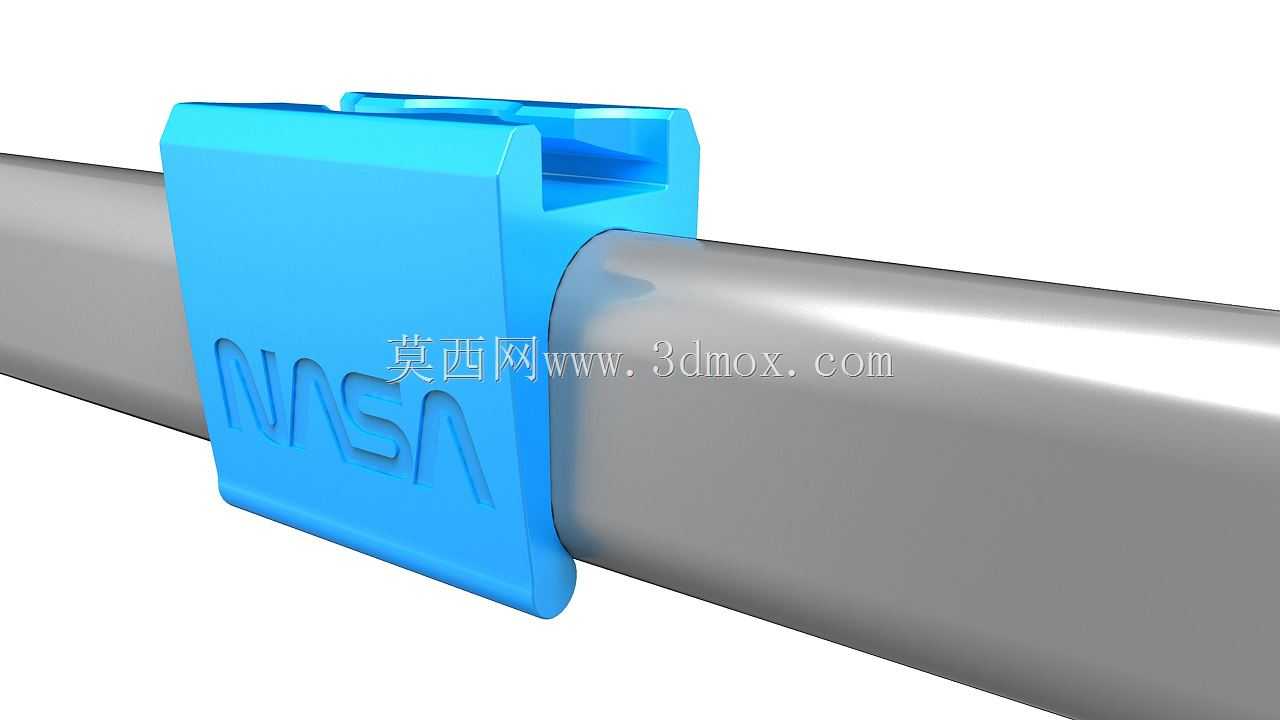

　　在各类载人航天器舱内、航天训练模拟装置、特种作业平台的扶手系统搭建场景中，圆管类扶手的快速固定与可靠夹持一直是结构设计环节需要重点考量的部分，传统的管夹类固定件往往需要配合螺栓、垫片、防松件等多个零散组件完成装配，不仅在狭小作业空间内操作难度大，多组件的累积公差也容易导致夹持同轴度偏差，长期受交变载荷作用时还易出现连接件松动的问题。这款针对圆管扶手开发的夹持夹具，从实际装配场景的痛点出发做了结构优化，整体采用一体化卡扣式结构设计，无需额外搭配其他连接组件即可完成在圆管扶手上的安装固定，装配时仅需对准圆管轴线位置按压到位，即可依靠夹具自身的结构形变完成抱紧动作，大幅缩减现场装配的工序时长，尤其适合舱内等操作空间受限、

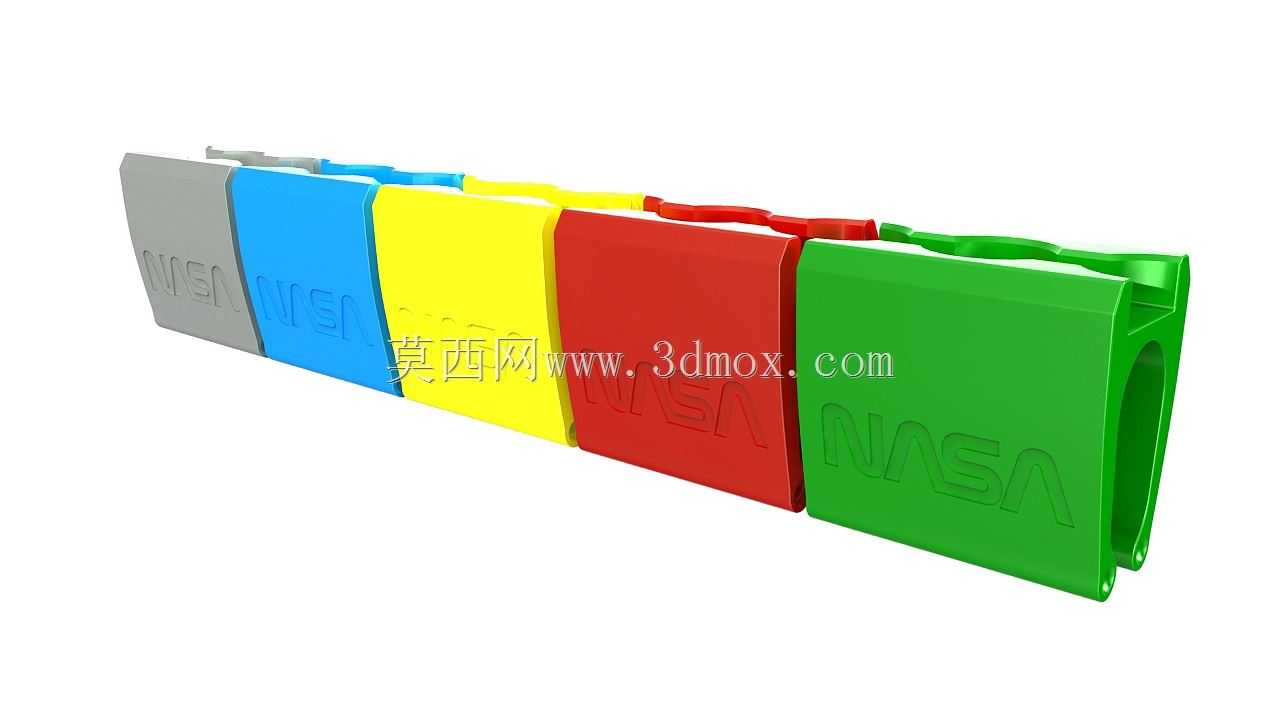

　　对装配效率要求较高的作业场景。从夹持性能来看，夹具的两个夹持臂采用窄间距布局，相比常规宽间距管夹，在同等抱紧力作用下能对圆管表面形成更大的压强，有效提升夹持状态下的静摩擦力，避免扶手承受侧向载荷时夹具出现沿管轴方向的滑移或是绕管周向的转动，保障操作人员抓握扶手时的结构稳定性，即便在存在振动、冲击载荷的使用环境下，也能保持可靠的夹持状态，不会出现松脱移位的问题。尺寸设计层面，这款夹具适配的标准安装状态下，夹持部位的高度尺寸为1.95英寸，夹持段的基础宽度为1.26英寸，可根据实际扶手系统的布局需求调整夹具沿管轴方向的长度，除了基础款2英寸长度的规格外，还可拓展为4英寸、5英寸等不同长度版本，适配不同载荷等级、

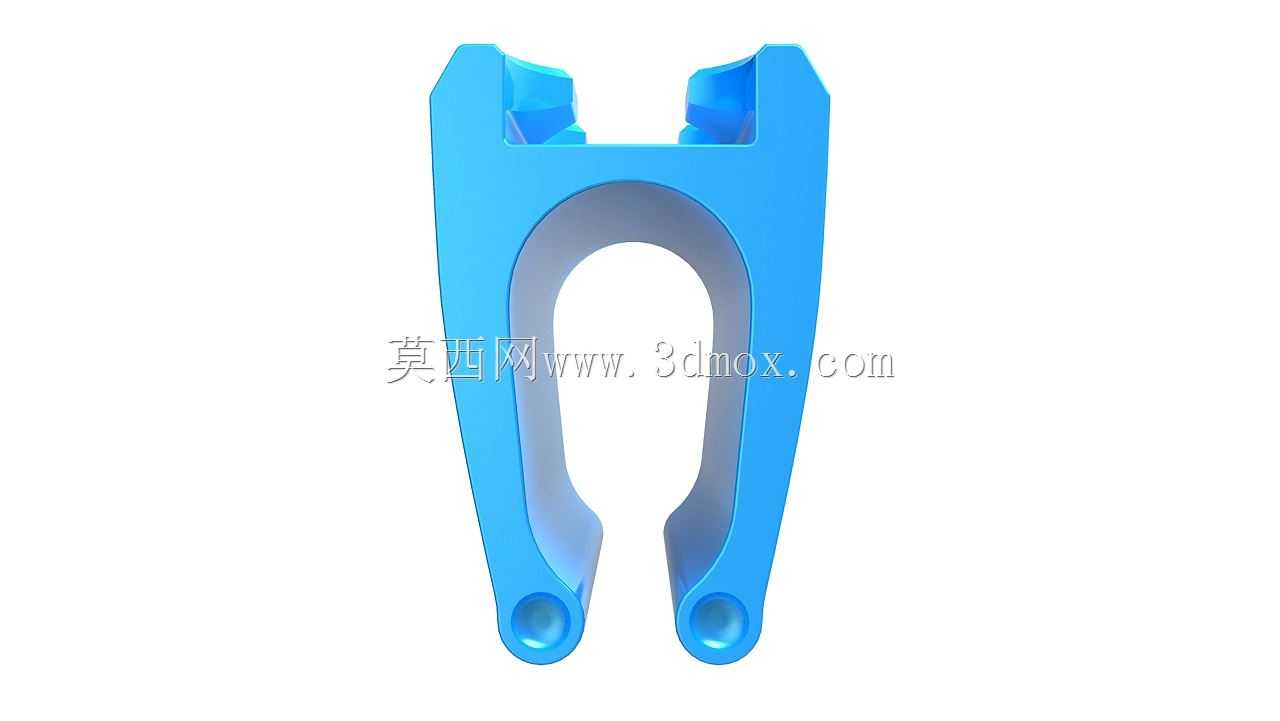

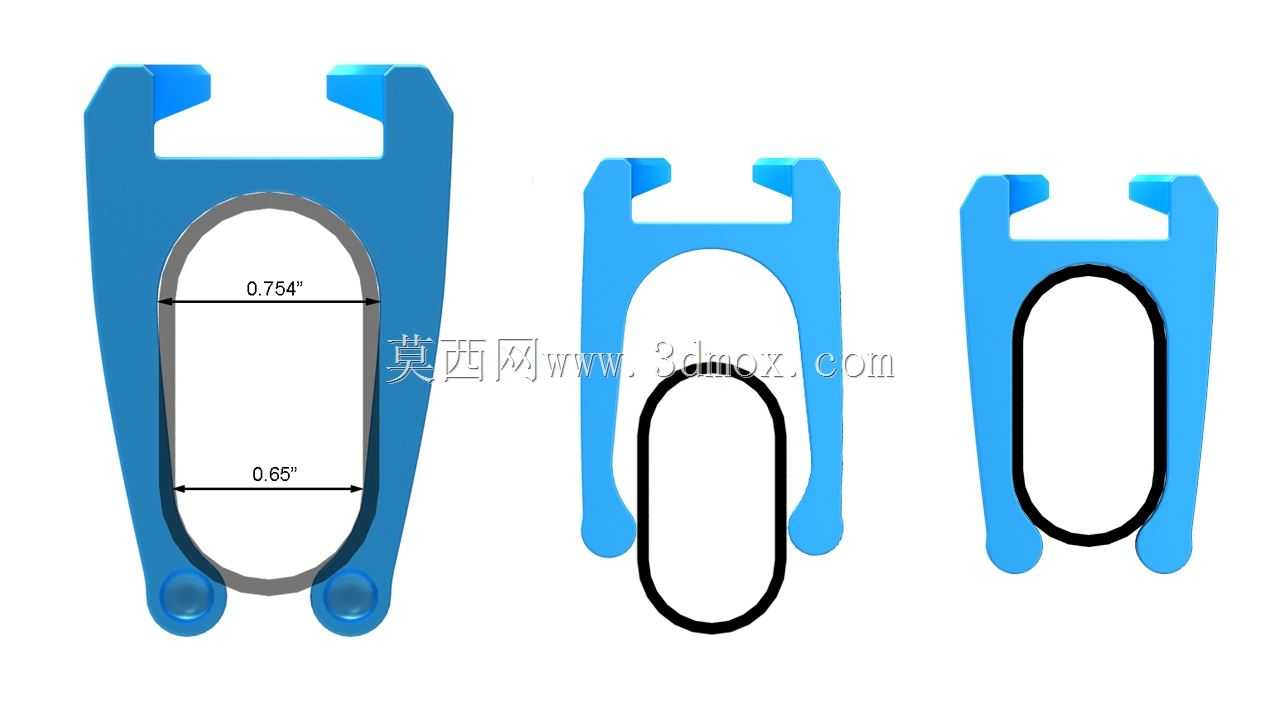

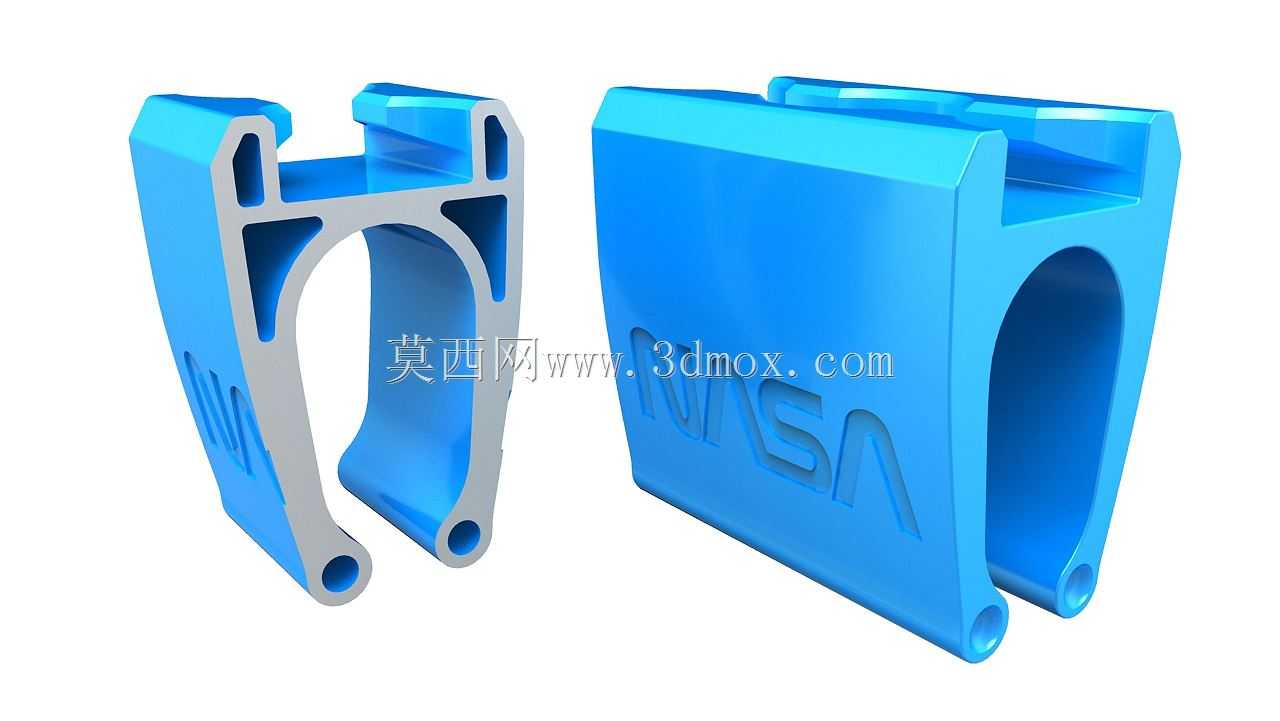

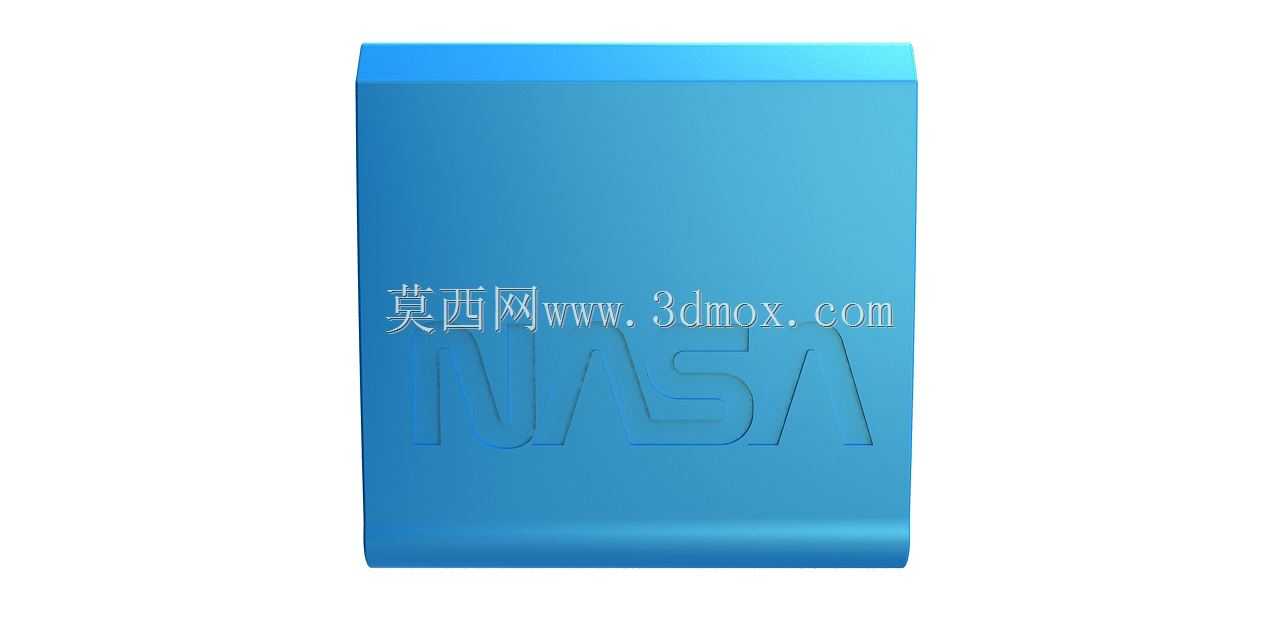

　　不同安装间距的扶手固定需求，设计时预留的尺寸拓展余量，能让同一款基础夹持结构覆盖更多的应用场景，减少重复开发的工作量。结构细节上，夹具的夹持内腔采用与目标圆管外径完全匹配的圆弧面设计，装配后圆弧面与圆管外壁能够实现大面积贴合，避免局部应力集中导致的圆管表面压损或是夹具自身的结构变形，外露的表面做了平滑过渡处理，没有尖锐棱角，防止操作人员抓握扶手时被剐蹭受伤，表面的标识区域采用一体化成型结构，不会因长期摩擦出现标识脱落的问题。在实际选型应用时，这款夹具除了航天领域的舱内扶手固定场景外，也可拓展用于工业设备检修平台扶手、无障碍设施扶手、特种车辆内部扶手等各类圆管扶手的快速固定场景，设计时兼顾了装配效率、夹持可靠性与使用安全性，

　　没有多余的冗余结构，在满足结构强度要求的前提下尽可能压缩了自身的体积与重量，对于对自重控制有严格要求的应用场景尤为适配。建模过程中对夹持臂的形变余量做了反复校核，确保按压装配时的阻力处于操作人员可徒手操作的区间，同时装配完成后夹持臂的回弹量能提供足够的抱紧力，不需要额外施加锁紧力矩即可达到设计要求的夹持载荷，这种无额外紧固件的设计，也避免了零散零件脱落遗落造成的安全隐患，尤其适合对异物管控严格的封闭舱室类作业环境。
