符合DIN8167标准的固体销输送机链结构

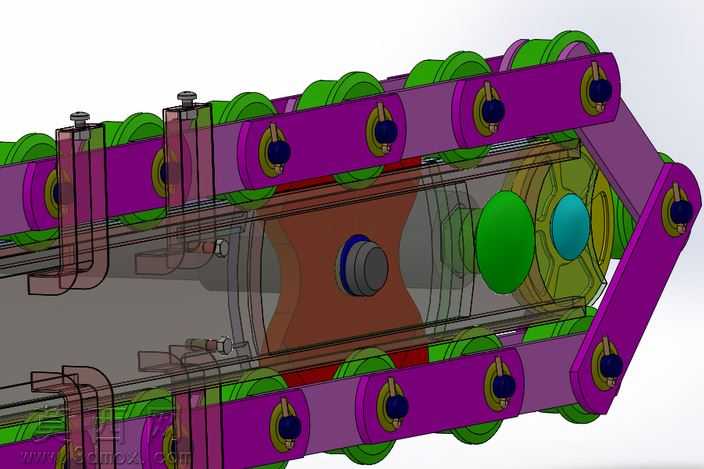

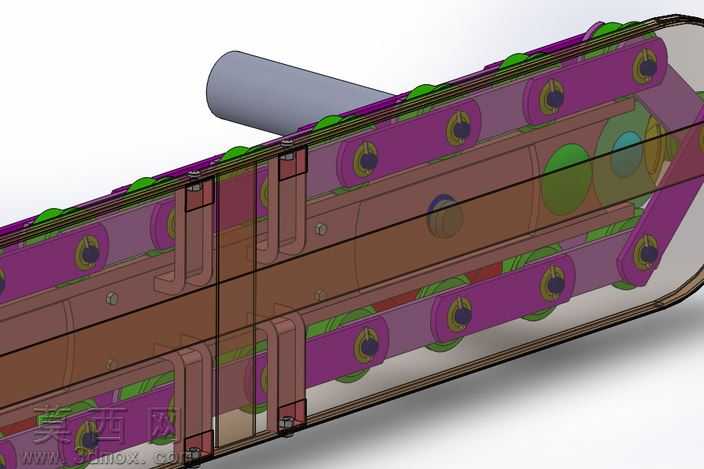

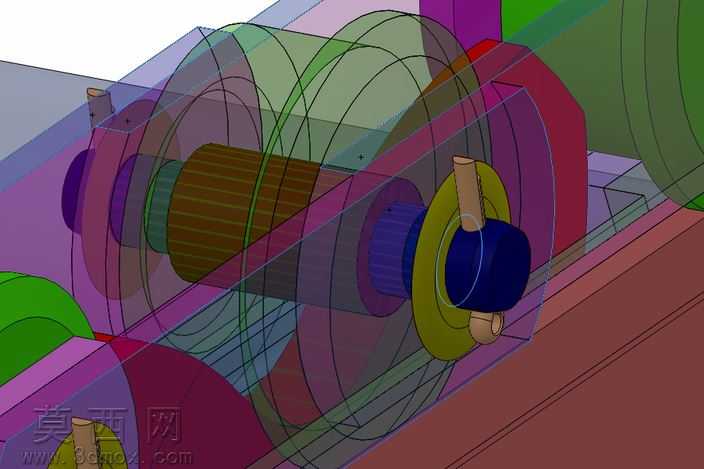

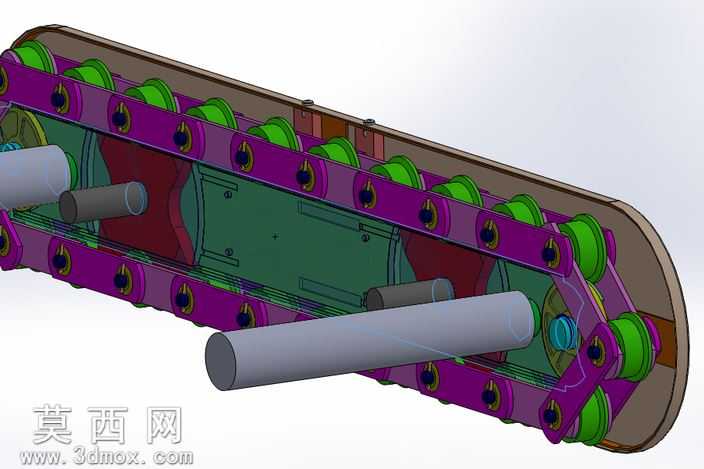

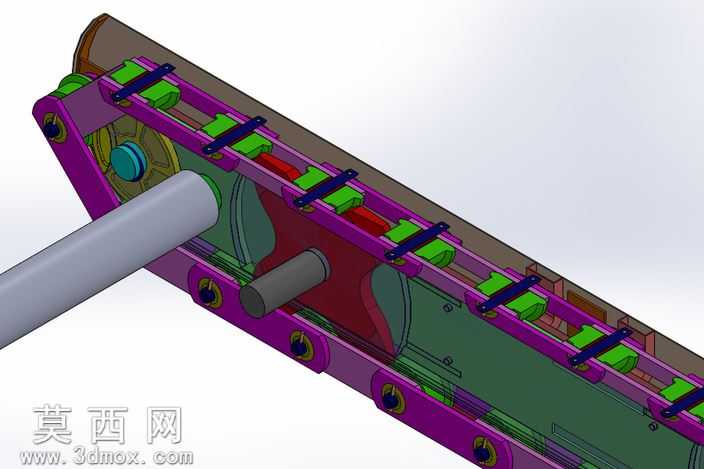

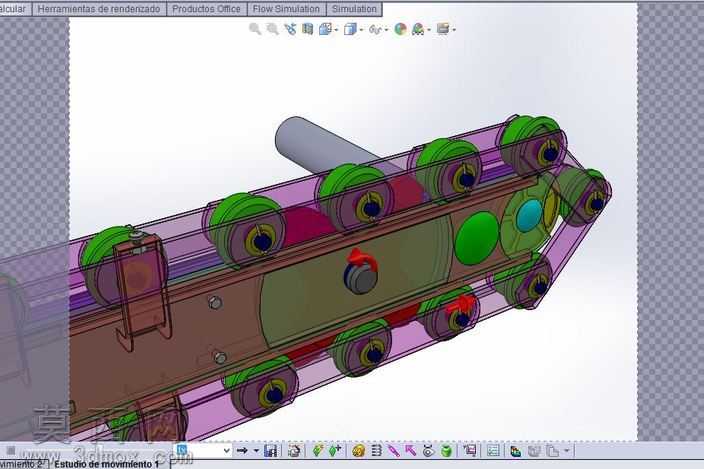

本作品为针对水泥厂输送工况设计的固体销输送机链三维建模成果，建模过程严格遵循ISO-R1977与DIN8167标准的尺寸规范，完整还原了该类输送链的装配结构与运行逻辑。建模阶段先完成核心零件的参数化搭建：针对外链板、内链板，先绘制符合标准厚度与孔位间距的二维草图，通过拉伸生成实体后，对板件边缘做倒角处理，消除应力集中的尖锐结构，同时还原链板上用于定位销钉的沉孔结构，保证装配时销钉端部不突出链板表面，避免运行中发生剐蹭。针对绿色滚轮零件，先绘制滚轮的截面轮廓，通过回转命令生成滚轮主体，再对滚轮内孔做适配销轴的公差预留，保证滚轮可绕销轴灵活转动，同时还原滚轮外圈的圆弧过渡面，降低滚轮与输送轨道接触时的磨损速率。针对销轴与端部的开口销固定结构，严格按照标准开口销的尺寸建模，还原开口销穿过销轴端部孔位后张开的固定形态，模拟实际使用中无制造商建议情况下的开口销固定方案，保证链条运行时销轴不会从链板孔位脱出。装配阶段采用自底向上的装配逻辑，先完成单节链节的子装配：将内链板、套筒、滚轮组装为内链节，再将外链板、销轴与内链节配合，穿入开口销完成单节固定，之后按照输送链的闭合轨迹，逐节拼接链节并绕两端的链轮轴完成环形装配，同时还原两端的支撑轴、链轮以及外侧的护板结构，完整呈现输送机链的整套传动支撑体系。材质与渲染阶段，为不同零件赋予匹配实际工况的材质属性：链板、销轴等承载零件赋予合金钢材质，调整金属粗糙度参数体现加工后的金属质感；滚轮部分赋予耐磨工程塑料材质，体现其减磨耐磨的特性；两端支撑轴赋予调质钢材质，外侧护板赋予钣金喷涂的紫色漆面质感，通过渲染光影调整，清晰区分不同零件的结构边界，直观展现各部件的装配位置与配合关系。建模过程中预留了参数化调整接口，可根据不同输送载荷、输送长度的需求调整链节数量、链板厚度、滚轮直径等参数，支持导出通用STEP格式文件，方便不同三维软件打开编辑，可直接用于水泥厂输送设备的结构验证、工况模拟以及改进设计参考，完整还原了该类输送链在实际设备中的装配状态与结构特点。
