低成本DIY简易AmbuBag急救呼吸装置

在应急医疗资源紧缺的场景下，传统商用呼吸机产能不足、调配周期长的问题尤为突出，这款基于AmbuBag简易呼吸囊改造的低成本DIY呼吸装置，正是面向基层急救点、临时隔离站点、野外医疗保障等缺乏专业通气设备的场景设计，可在无专业大型通气设备的条件下，为存在自主呼吸障碍的患者提供持续的可控正压通气支持，填补应急场景下的基础生命支持设备缺口。

从实际功能层面看，该装置核心依托标准AmbuBag人工呼吸囊的成熟通气逻辑，通过机械结构替代人工手动按压呼吸囊的动作，可稳定输出符合基础急救要求的潮气量与通气频率，避免人工按压长时间操作带来的力度不均、频率波动问题，降低急救人员的体力消耗，同时可适配常规的急救呼吸面罩、气管插管接口，无需额外定制转接配件即可直接接入现有急救耗材体系，满足不同急救场景下的快速部署需求。装置的动力传递结构采用直连按压设计，没有冗余的传动环节，既减少了故障点，也降低了加工装配的难度，非专业机械加工人员参照结构示意也可完成组装调试。

设计阶段优先考虑了加工方式的普适性，整体框架结构采用平板式拼装设计，所有结构件均可通过激光切割、数控切割设备快速加工成型，加工时仅需按照板材厚度预留对应的装配公差，无需复杂的曲面加工工序，单套结构件的加工周期可控制在数小时内，适合应急状态下的小批量快速生产。若现场无激光、数控切割设备，也可采用手工锯切、钻孔的方式完成板材加工，仅需保证各安装孔位的同轴度即可满足装配要求。相较于完全采用3D打印加工的方案，板材切割的加工效率更高，材料成本更低，结构强度也更有保障，仅部分异形传动小件可根据加工条件选择3D打印制作，不会影响整体的加工效率。

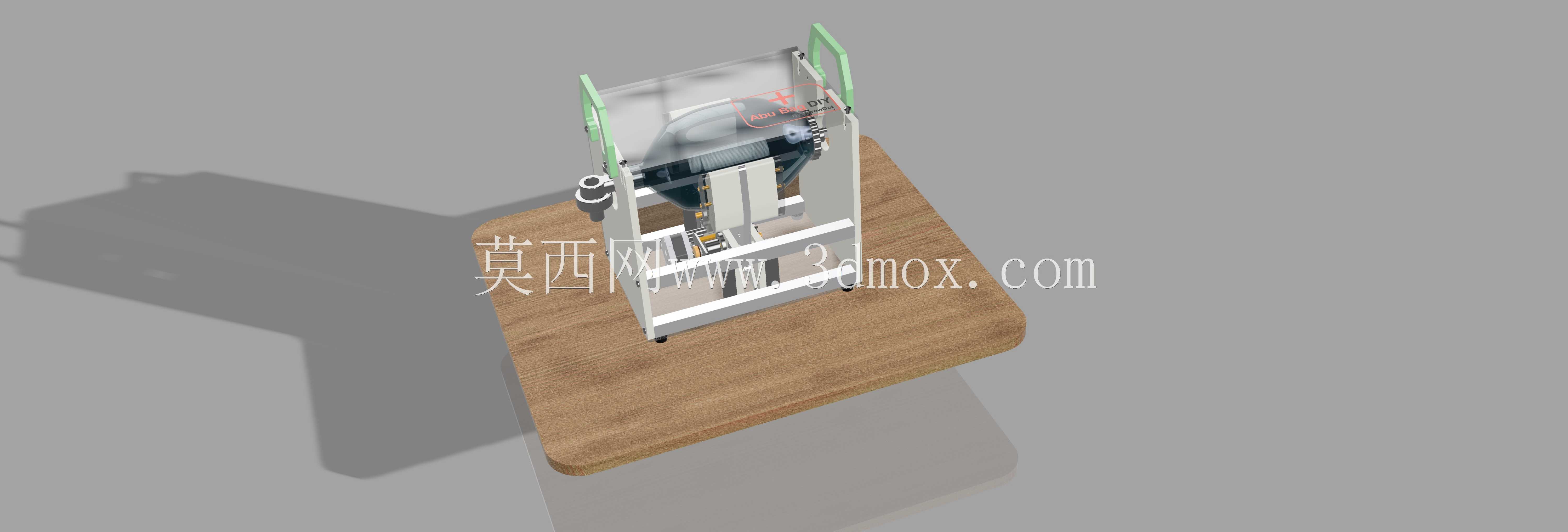

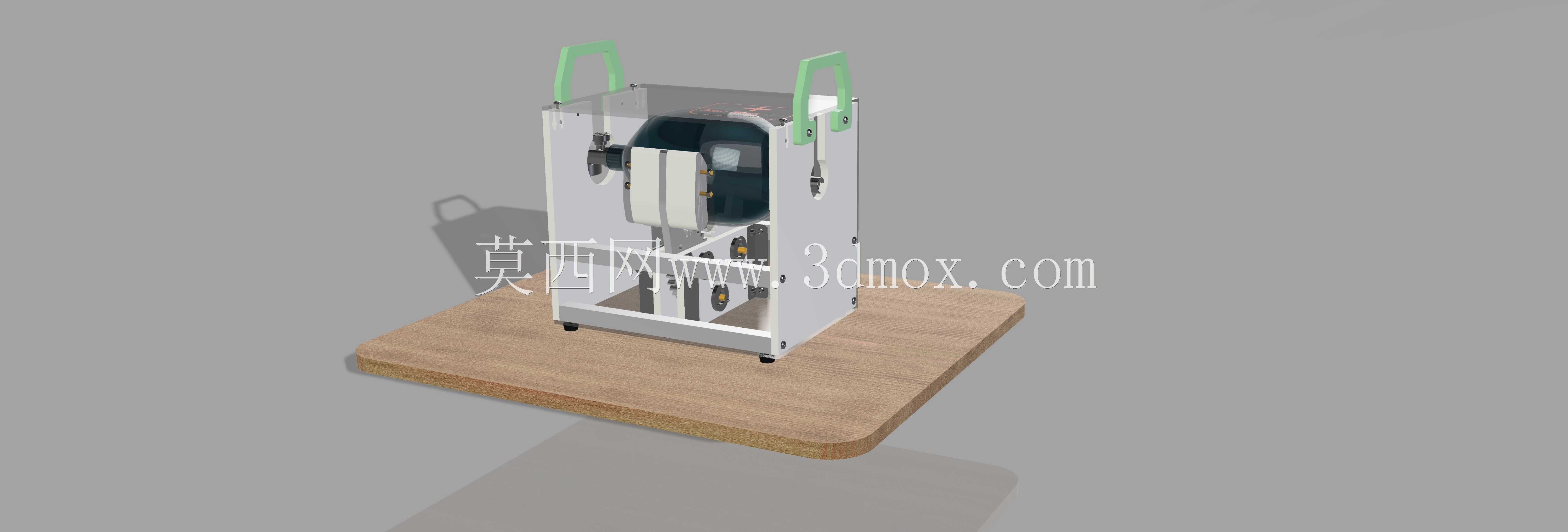

结构布局上，装置采用立式分层布置，底部为木质安装底板，既作为整个装置的承载基座，也可通过底部的固定孔位将装置固定在急救推车、病床边架或者临时工作台面上，避免运行过程中出现移位。底板上方为框架支撑结构，采用对称式立柱设计，两侧的绿色导向立柱为按压机构提供垂直运动导向，保证按压动作始终垂直作用于呼吸囊的按压面，避免侧向力导致呼吸囊磨损、漏气。呼吸囊安装在框架中部的定位槽内，前后设置有限位挡块，无需额外绑带即可固定呼吸囊的位置，拆装更换呼吸囊仅需数秒即可完成，适配不同规格的常规AmbuBag产品。上部的按压执行件直接作用于呼吸囊的弹性按压区，按压行程可通过调整限位结构的位置进行微调，适配不同容积呼吸囊的按压深度要求，避免按压过度导致的气道压力损伤，或是按压深度不足导致的潮气量不够问题。

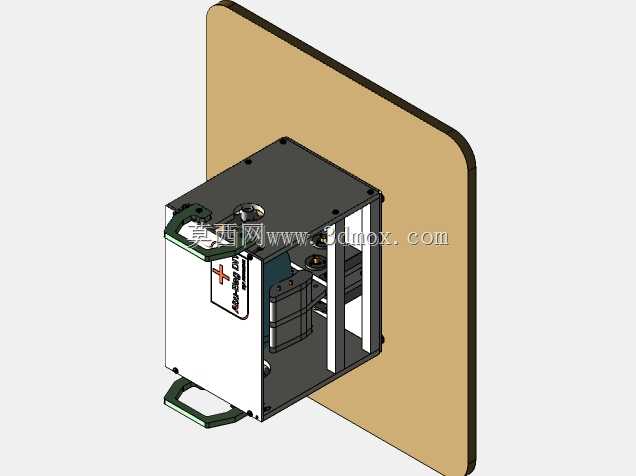

安装边界方面，整套装置的占用面积极小，底部安装板的尺寸可适配常规急救推车的台面尺寸，无需额外占用过多的急救操作空间，整机重量较轻，单人即可完成搬运转移，适合在不同急救点位之间快速转运部署。电气控制部分采用模块化布置，所有控制元件均集成在框架侧方的安装位上，走线沿框架型材的内侧布置，避免外露走线干扰急救操作，同时也方便后期的故障排查与元件更换。装置的气源接口、电源接口均设置在侧方易操作的位置，接入现场的常规电源即可运行，无需特殊的供电配套，若现场无市电供应，也可适配常规的移动储能电源供电，满足无电网覆盖场景下的使用需求。

从结构可靠性角度看，所有运动连接部位均采用大间隙配合设计，对加工精度的容忍度较高，即使加工存在一定的尺寸误差，也不会出现卡滞、运动不畅的问题，日常维护仅需定期检查导向部位的润滑情况、按压件的磨损情况即可，无需复杂的保养流程，非专业设备维护人员也可完成日常的检查与简单故障排除。装置的所有结构件均采用常见的工程板材、标准紧固件制作，无需特殊定制的非标零件，在供应链受阻的应急场景下，可就地选取可用材料完成制作，最大程度降低对供应链的依赖。
