按动式红杆金属夹圆珠笔结构设计

这款按动式圆珠笔的结构设计，首先要匹配日常办公、学生书写、商务馈赠等多场景的使用需求，日常伏案书写时，笔身的握持段做了细微的锥度过渡，直径从笔夹段的11mm逐步收窄到笔尖段的8mm，贴合多数人握持时的指腹弧度，长时间书写不会出现硌手的问题。笔夹采用亮面金属冲压成型，弯折处做了R0.8的圆角处理，既可以稳固夹在笔记本封皮、衬衫口袋边缘，不会因为衣物晃动滑落，也避免了锐边刮坏织物纤维。

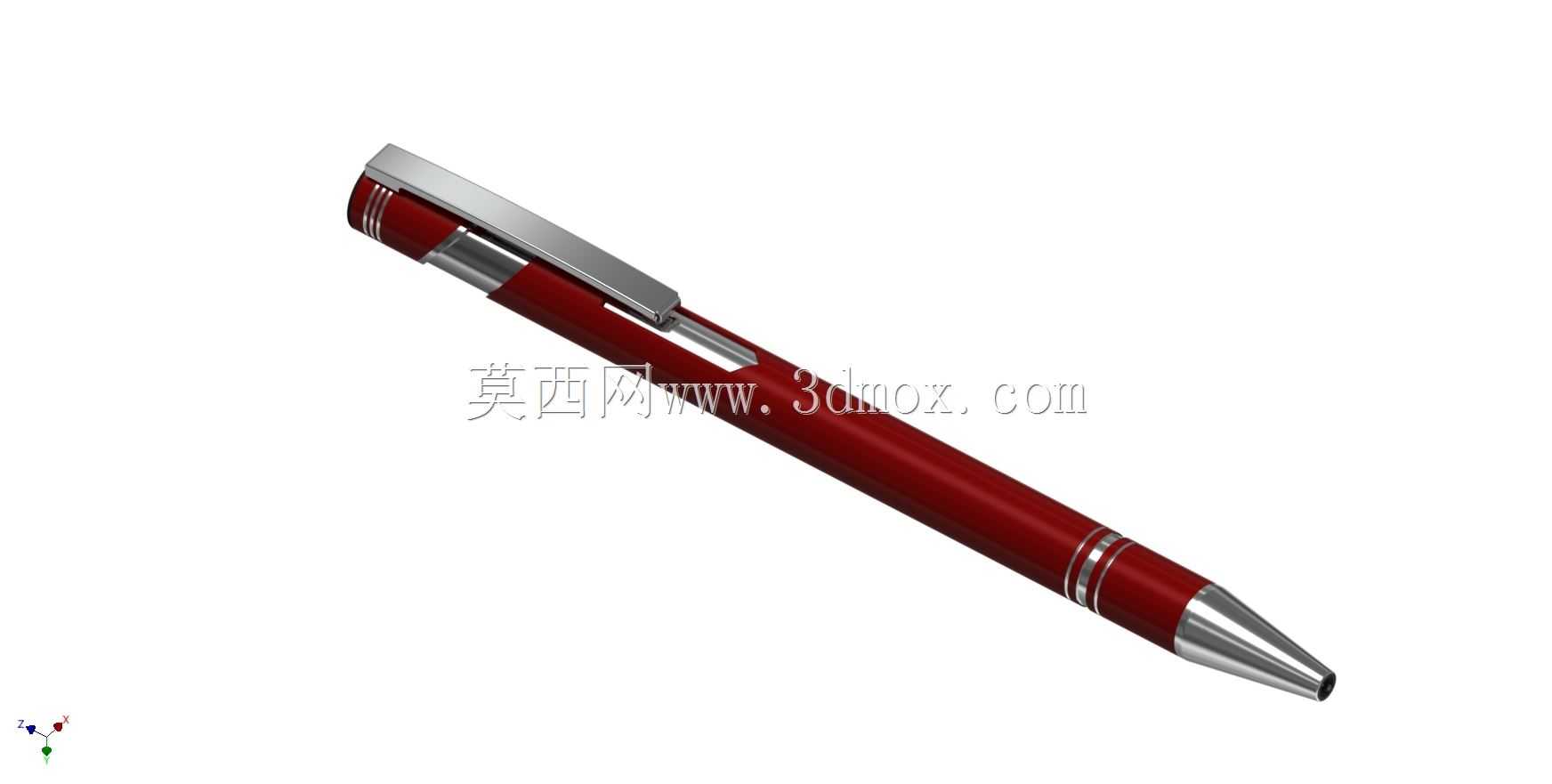

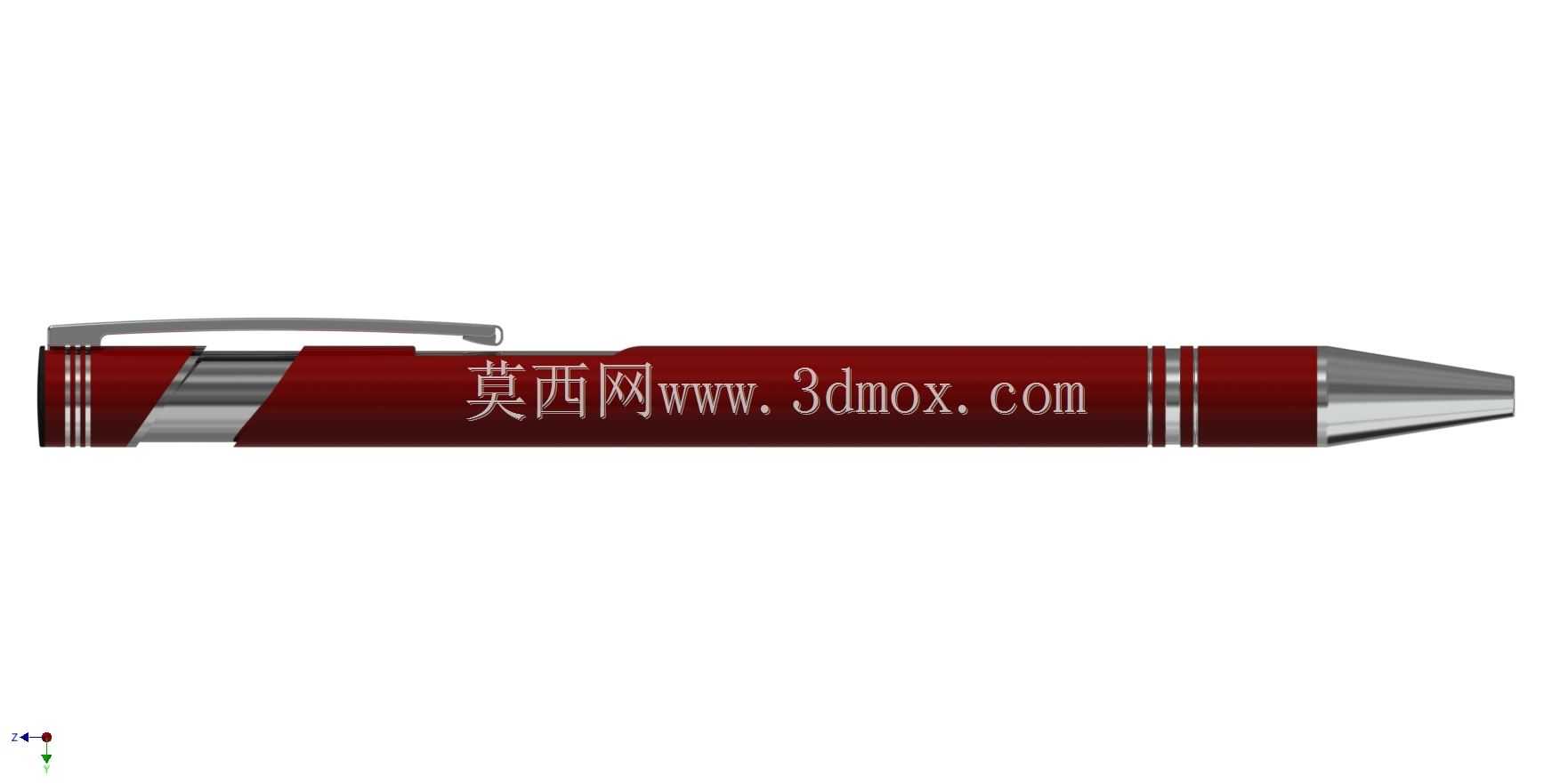

从结构拆分来看，整笔的装配边界控制在总长140mm、最大外径12mm的范围内，所有零件的同轴度公差控制在0.05mm以内，保证按动机构动作顺畅不会出现卡滞。笔身外壳采用红色注塑主体搭配金属装饰环，装饰环的位置分别设置在笔夹根部、握持段前端，和银色金属笔夹、笔尖锥头形成视觉层次，外壳的壁厚均匀控制在1.2mm，既保证了日常摔落时的结构强度，不会轻易开裂，也不会因为壁厚过大导致整笔重量超标，整笔配重控制在18g左右，重心落在握持段前方10mm位置，书写时不需要额外施加向下的压力就能稳定出芯。

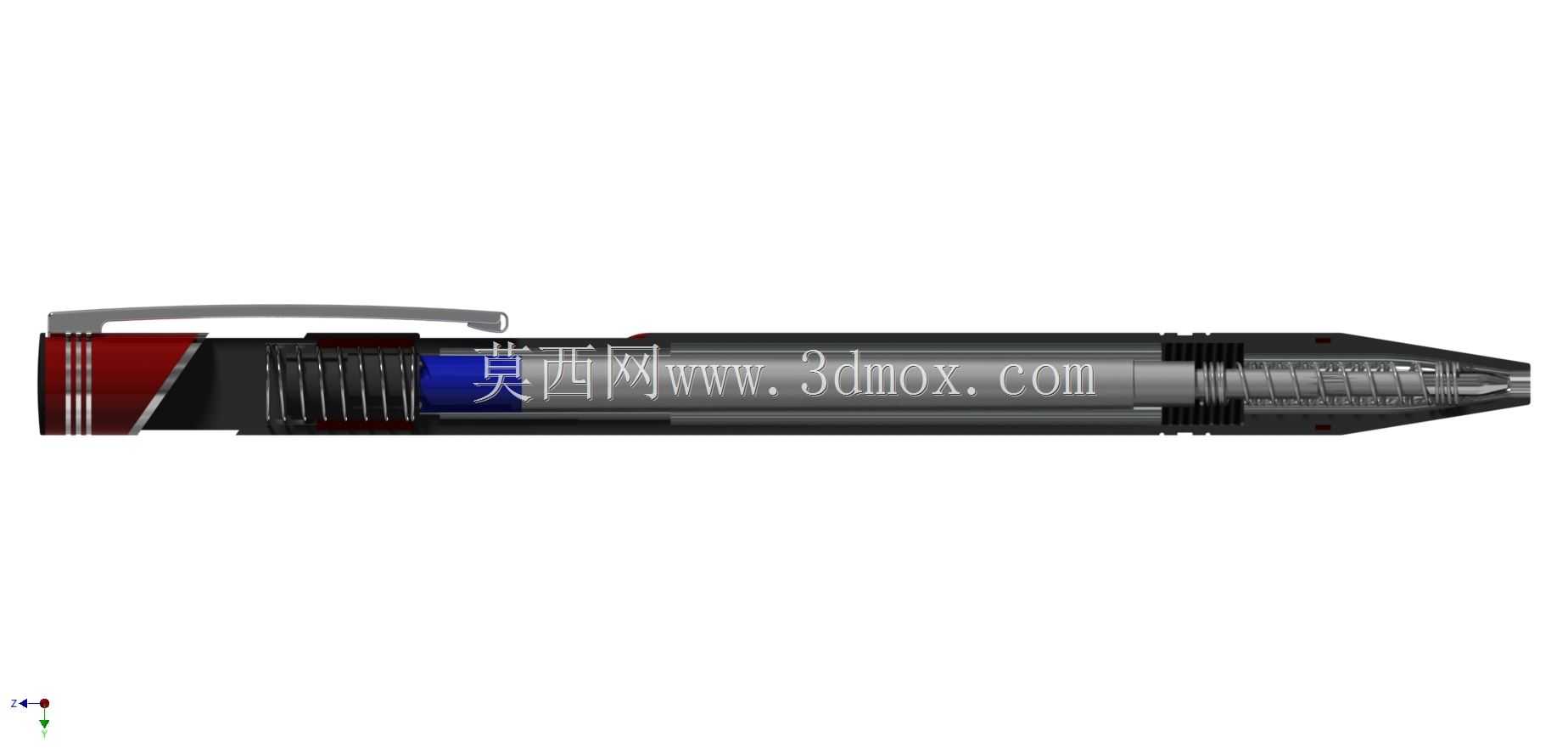

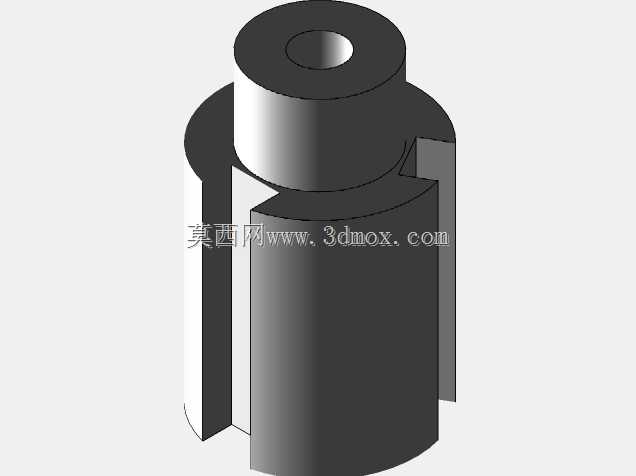

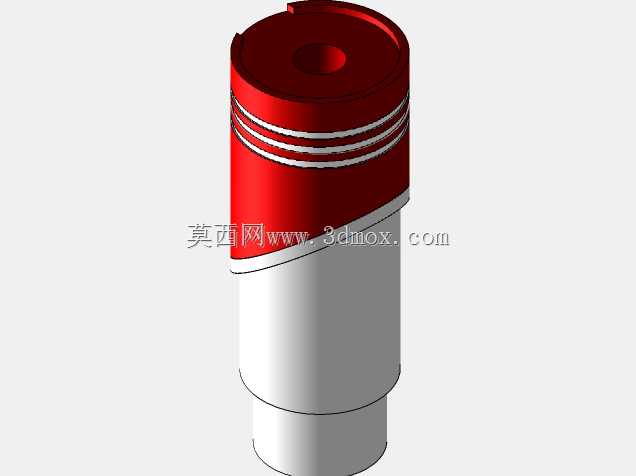

按动机构的设计藏在笔身内部，采用常规的棘轮旋转定位结构，笔帽内部的导向筋和按动顶杆的滑槽配合，每次按压时顶杆旋转60度，实现笔尖伸出和收回的状态切换，顶杆的复位弹簧选用0.3mm线径的不锈钢弹簧，预压行程2mm，总压缩行程8mm，按压力度控制在3N左右，按压时的反馈清晰，不会出现过软导致的误触，也不会因为硬度过大按压费力。笔尖部分的金属锥头和笔身采用过盈配合，过盈量控制在0.1mm，装配后不需要额外打胶就能牢固固定，锥头内部的出芯孔直径2.5mm，适配通用规格的按动式圆珠笔芯，用户后续替换笔芯时只需要旋开尾部的笔帽，就能直接更换市面常见的标准笔芯，不需要匹配专用配件，降低了后续使用的维护成本。

设计过程中也考虑了日常使用的细节，笔夹和笔身的连接采用嵌入式卡扣结构，笔夹根部的卡扣卡入笔身对应的定位槽内，不需要螺丝或者胶粘固定，装配时直接压入即可，提升生产时的装配效率。笔身表面的红色涂层采用哑光耐磨处理，日常和桌面、口袋摩擦不容易留下划痕，金属件部分做了防锈电镀处理，长时间接触手上的汗液也不会出现氧化生锈的问题。考虑到不同使用场景的摆放需求，笔身尾部做了平整的端面设计，可以竖直立在平整的桌面上，不会随意滚动掉落，笔夹的突出高度控制在3mm，放在桌面上时不会因为笔夹的凸起导致笔身倾斜滚动。

从建模的细节来看，所有零件的拔模斜度统一设置为1.5度，适配注塑生产的脱模需求，零件之间的配合间隙控制在0.1mm，装配后不会出现松动晃荡的问题，装饰环和笔身的配合采用周向定位筋，避免装饰环装配后出现周向转动，影响外观一致性。笔尖锥头的出芯口做了R0.2的圆角处理，避免尖锐的边缘刮划纸张，书写时滚珠和纸面接触的角度始终保持在合理范围内，不会因为出芯口的毛刺导致出墨不畅。
