松下便携长焦数码相机外观结构三维数模

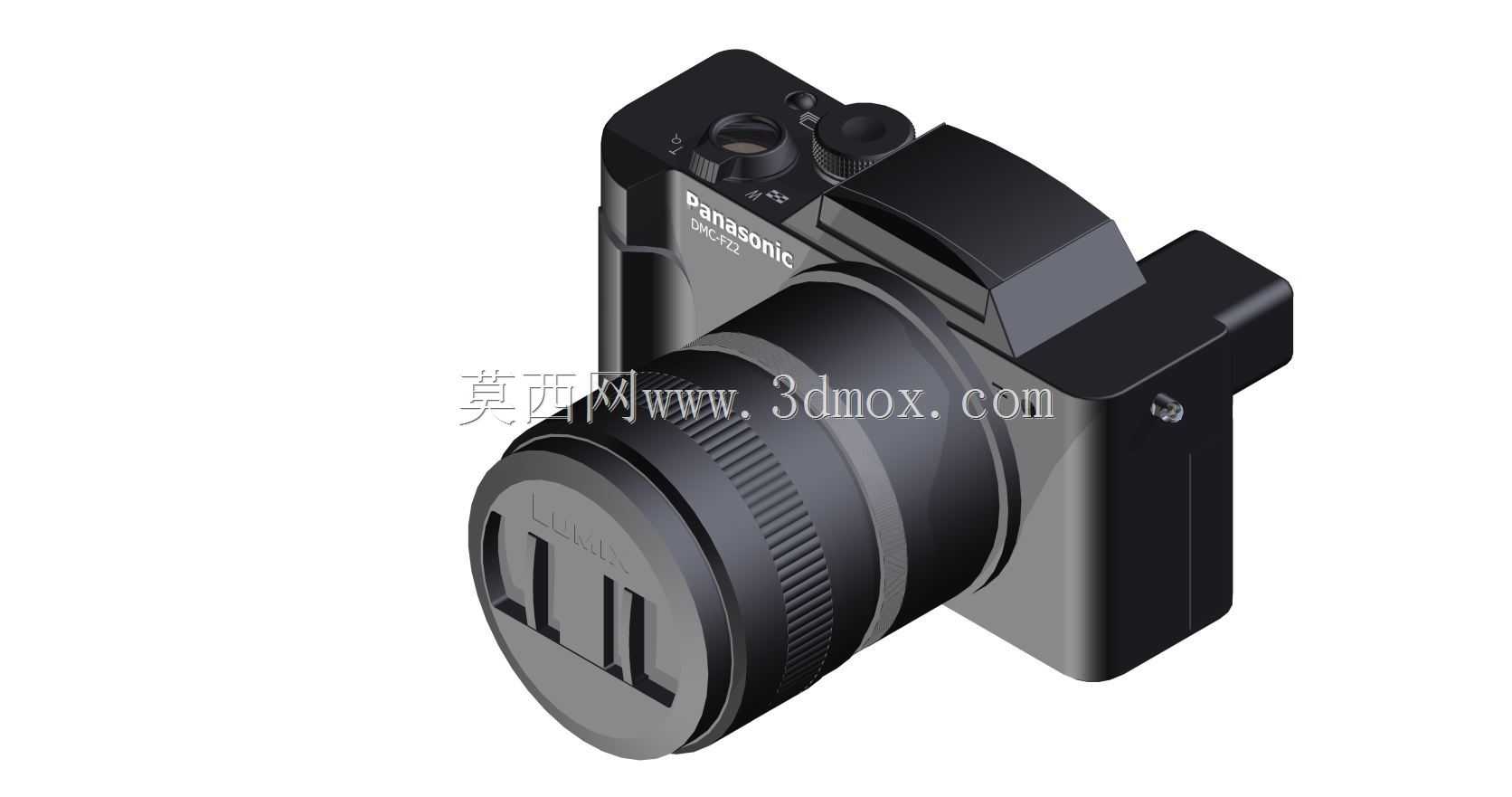

　　这套三维数模完整还原了松下这款便携长焦数码相机的整机外观结构与各部件装配关系，从消费电子结构设计的实际需求出发，覆盖了手持影像设备从外观验证到结构适配的全流程参考维度。日常在做消费类影像产品的结构方案迭代时，这类成熟量产机型的数模能帮设计团队快速理清手持设备的人机交互边界，避免在握持弧度、按键布局这类需要大量用户验证的环节反复试错。

　　从实际应用场景来看，这类便携长焦相机主要面向家庭日常记录、户外远摄采风、入门摄影爱好者备机等使用场景，设计时首先要平衡便携性与握持稳定性，数模里机身握持区域的弧度做了内收处理，贴合成年用户手掌自然弯曲的形态，单手握持时食指能自然搭在快门按键位置，拇指刚好落在机身背部的操作拨盘区域，不需要刻意调整手型就能完成快速开机、对焦、拍摄的全流程操作。镜头部分的伸缩结构在数模里做了分件还原，关机状态下镜头组完全收进机身内部，能最大限度压缩整机厚度，方便放进通勤包甚至外套口袋，开机后镜筒分段伸出，长焦端的镜筒长度预留了足够的光学镜片组安装空间，不会因为结构干涉影响成像光路。

　　机身顶部的模式拨盘、快门按键、电源开关的位置都做了精准的位置还原，拨盘的齿纹高度和间距参考了实际操作的阻尼需求，转动时不会因为表面太光滑出现打滑，按键的凸起高度控制在1.2mm左右，既保证盲操作时能清晰感知按键位置，又不会因为凸起过高放在包里出现误触。机身侧面的接口盖板做了铰接结构还原，盖板内侧的密封胶条位置清晰可见，对应日常使用时的防尘防泼溅需求，接口区域预留了HDMI、USB数据传输的安装空间，能适配常规的数据线插拔角度，不会出现接口位置太靠内导致标准插头无法完全插入的问题。

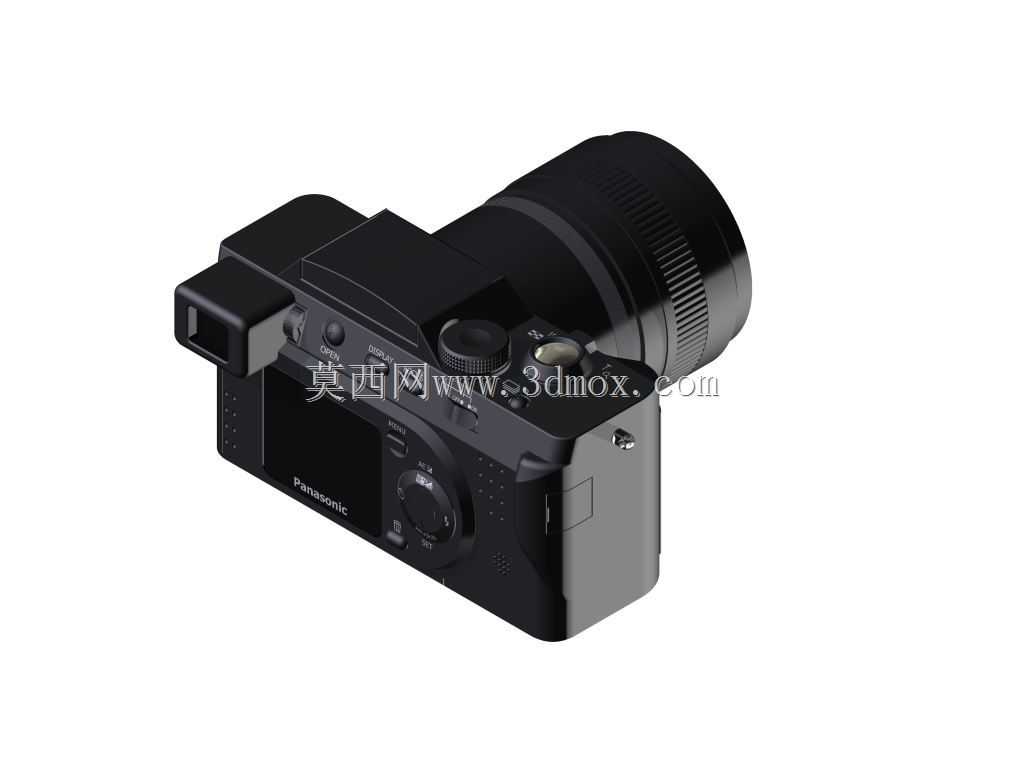

　　从设计思路上看，这款机型走的是实用化的消费级产品路线，没有做过多冗余的装饰性结构，机身正面的品牌标识区域做了轻微的凹陷处理，标识粘贴后不会因为日常摩擦出现掉漆，镜头盖的卡扣结构和镜筒前端的卡槽完全匹配，扣合后有清晰的卡位反馈，不会因为轻微晃动出现脱落。机身背部的屏幕安装区域做了边框加厚处理，屏幕比边框低0.3mm左右，日常放置时屏幕不会直接接触桌面，能减少屏幕被刮花的概率，屏幕的翻转铰链位置预留了足够的转动空间，支持高低角度的取景翻转，不会因为结构干涉限制翻转角度。

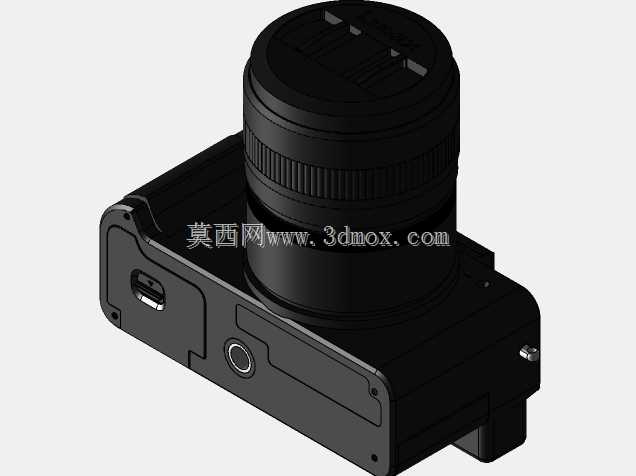

　　外形尺寸方面，数模还原的整机宽度控制在110mm左右，高度约65mm，机身最厚处（不含握持凸起）约35mm，完全符合便携相机的尺寸定位，安装边界上，机身底部的三脚架螺孔位置做了同轴度还原，螺孔中心和镜头光轴处于同一垂直平面，安装在三脚架上时不会出现重心偏移导致的点头问题，电池仓的位置在握持区域下方，仓盖的卡扣结构做了防误开设计，需要先推动解锁拨片才能打开仓盖，日常使用时不会因为碰撞导致电池脱落。

　　对于做消费电子结构设计的从业者来说，这类数模的参考价值在于能直观看到成熟量产机型在空间利用率上的处理方式，比如机身内部的电池仓、存储卡仓、主板安装区域的空间划分，如何在有限的机身尺寸里同时放下光学组件、电路板、电池，还要兼顾握持手感和操作便利性，这些细节都能在数模的分件和装配关系里找到可参考的设计逻辑，做同类型产品的方案设计时，可以直接参考这类成熟的布局逻辑，减少结构验证的周期，避免出现空间干涉、操作不顺手这类常见的设计问题。
