高精度机械式游标卡尺结构设计

在机械加工现场的工序检验环节，这类机械式游标卡尺是一线检验人员随身携带的基础量具，不管是普通车床加工后的轴径尺寸抽检、铣床工位的工件台阶长度复核，还是装配环节的配合间隙初测，都能看到它的使用场景。和数显类量具相比，纯机械结构的游标卡尺没有电路模块、不需要供电，在车间多油污、多切削液飞溅、存在轻微振动的复杂工况下，稳定性更强，不会因为电磁干扰、电池亏电出现读数跳变的问题，哪怕是在没有外接电源的野外设备检修现场，也能随时拿出来完成尺寸核验工作。

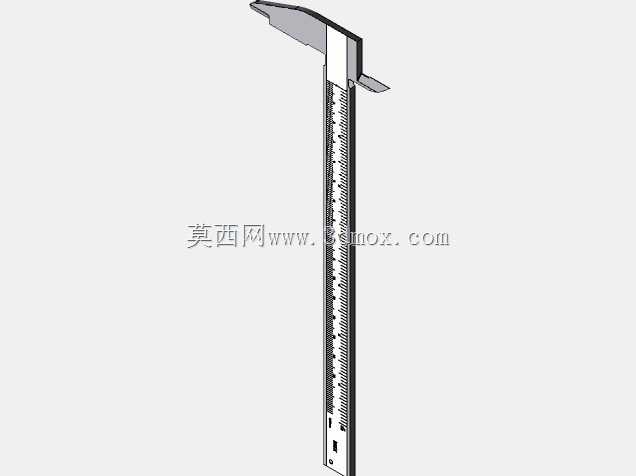

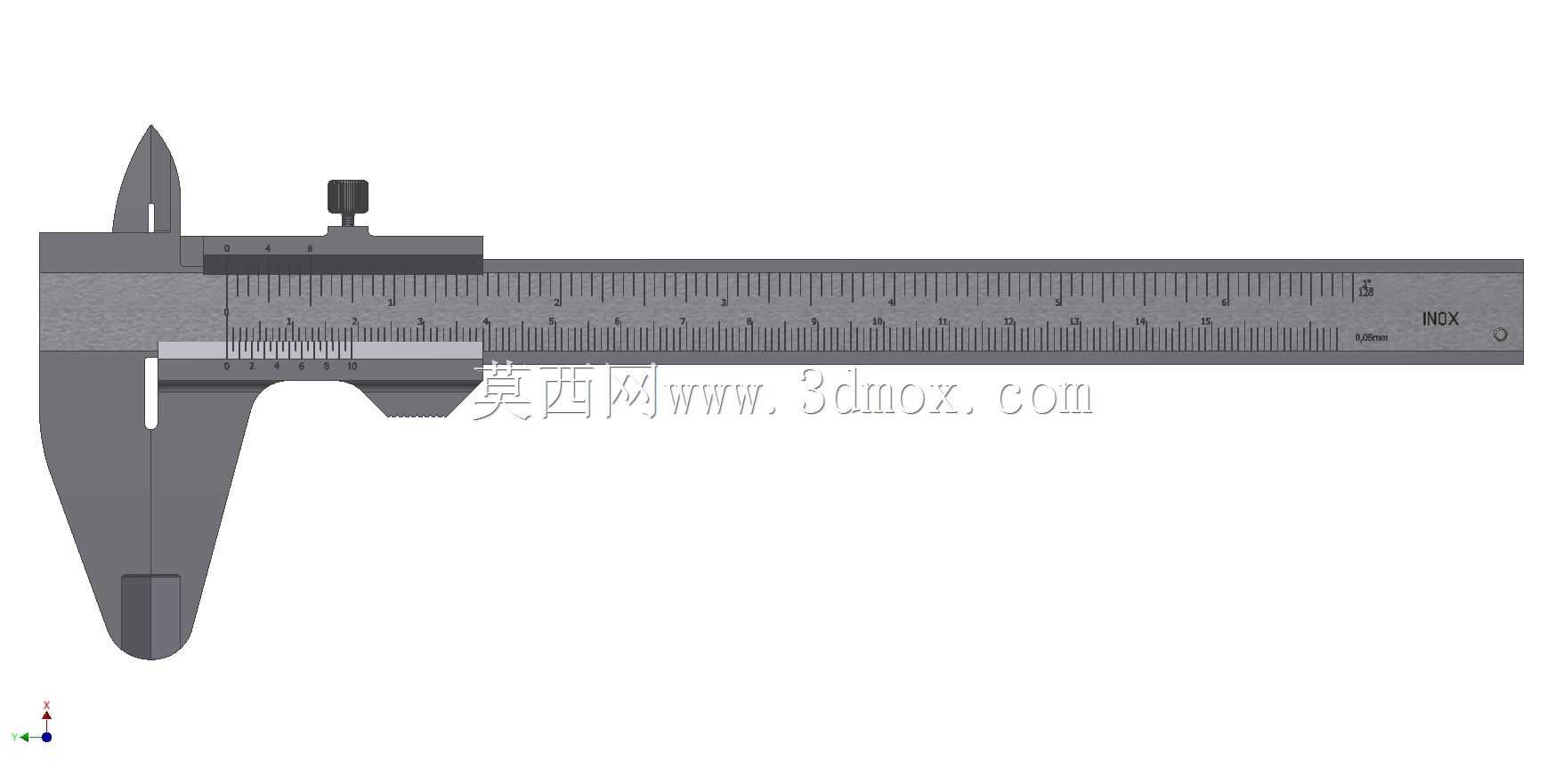

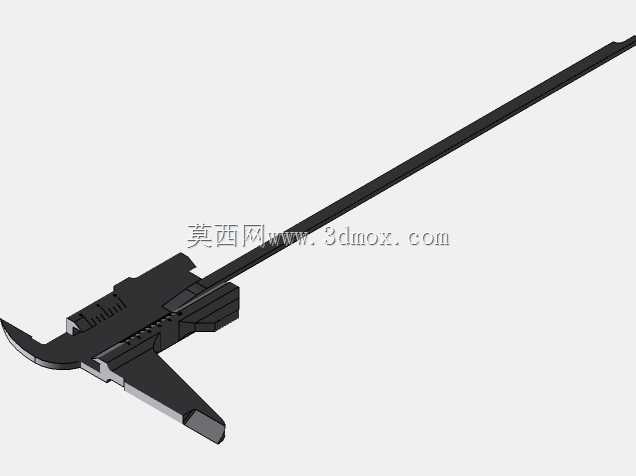

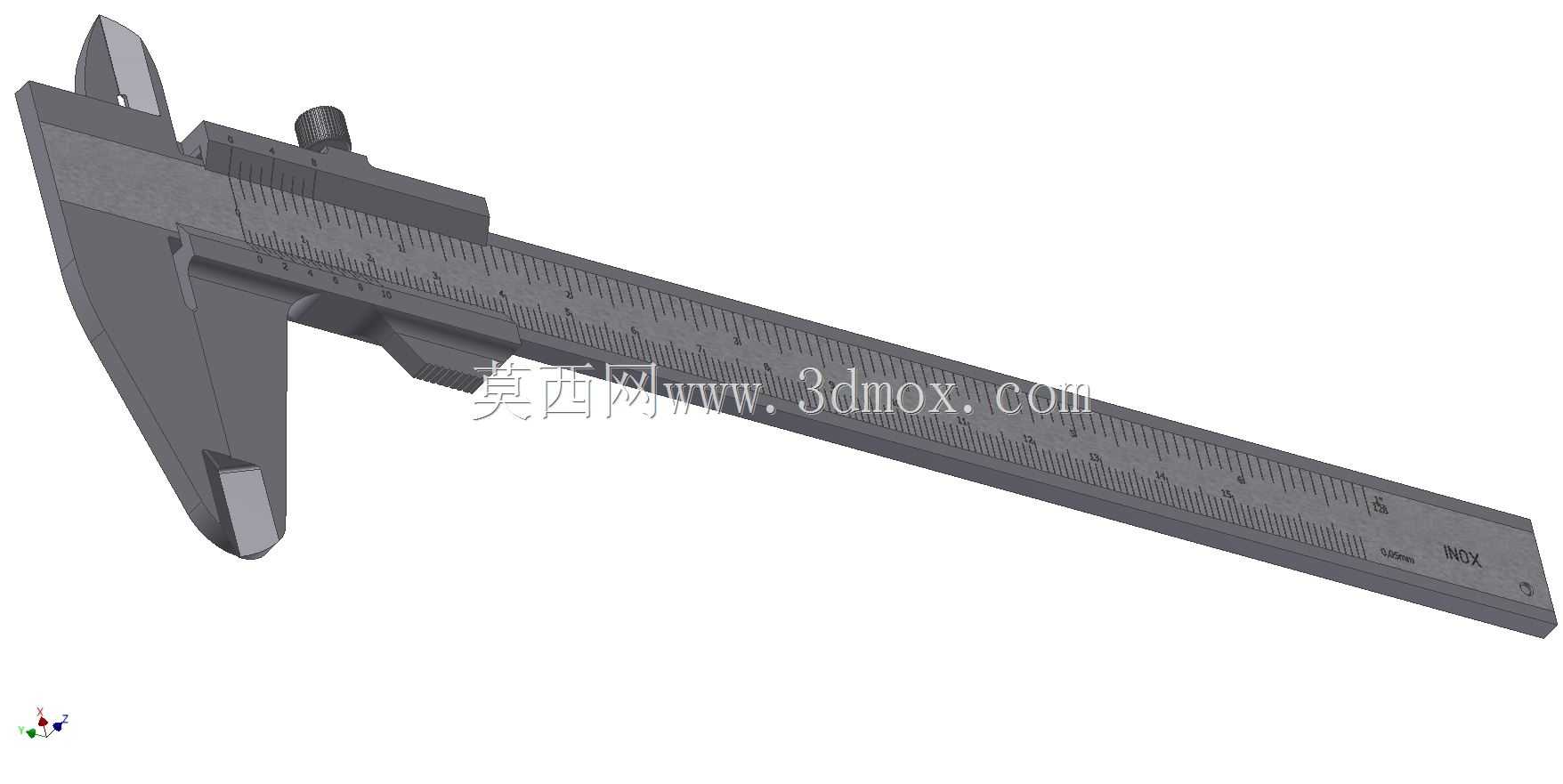

从结构设计逻辑来看，这款卡尺采用了主尺与游标尺滑动配合的经典结构，主尺尺身采用平直的长条形截面设计，尺身刻度直接蚀刻在金属基体表面，避免长期摩擦后刻度磨损脱落，主尺的测量基准面经过精磨处理，平面度控制在微米级，保证测量时基准贴合无偏差。游标尺部分集成了深度测量杆、内外测量爪的联动结构，滑动副的配合间隙经过反复调整，既保证推拉过程顺滑无卡滞，又不会出现晃动导致的测量误差，顶部的锁紧螺钉可以在测量完成后固定游标尺位置，方便操作人员在视线不佳的工位取出卡尺后再读取数值，避免移动过程中游标尺移位带来的读数偏差。

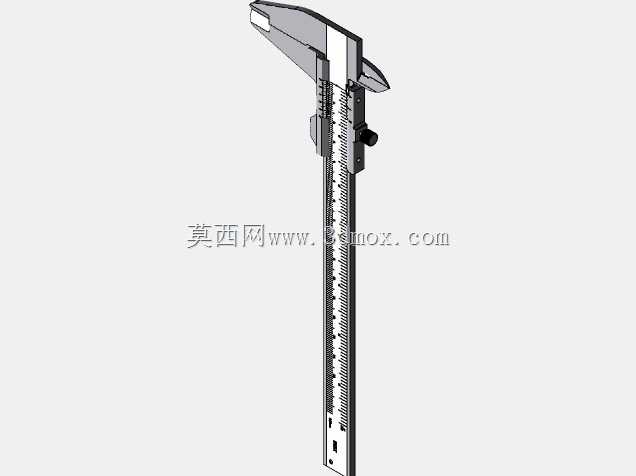

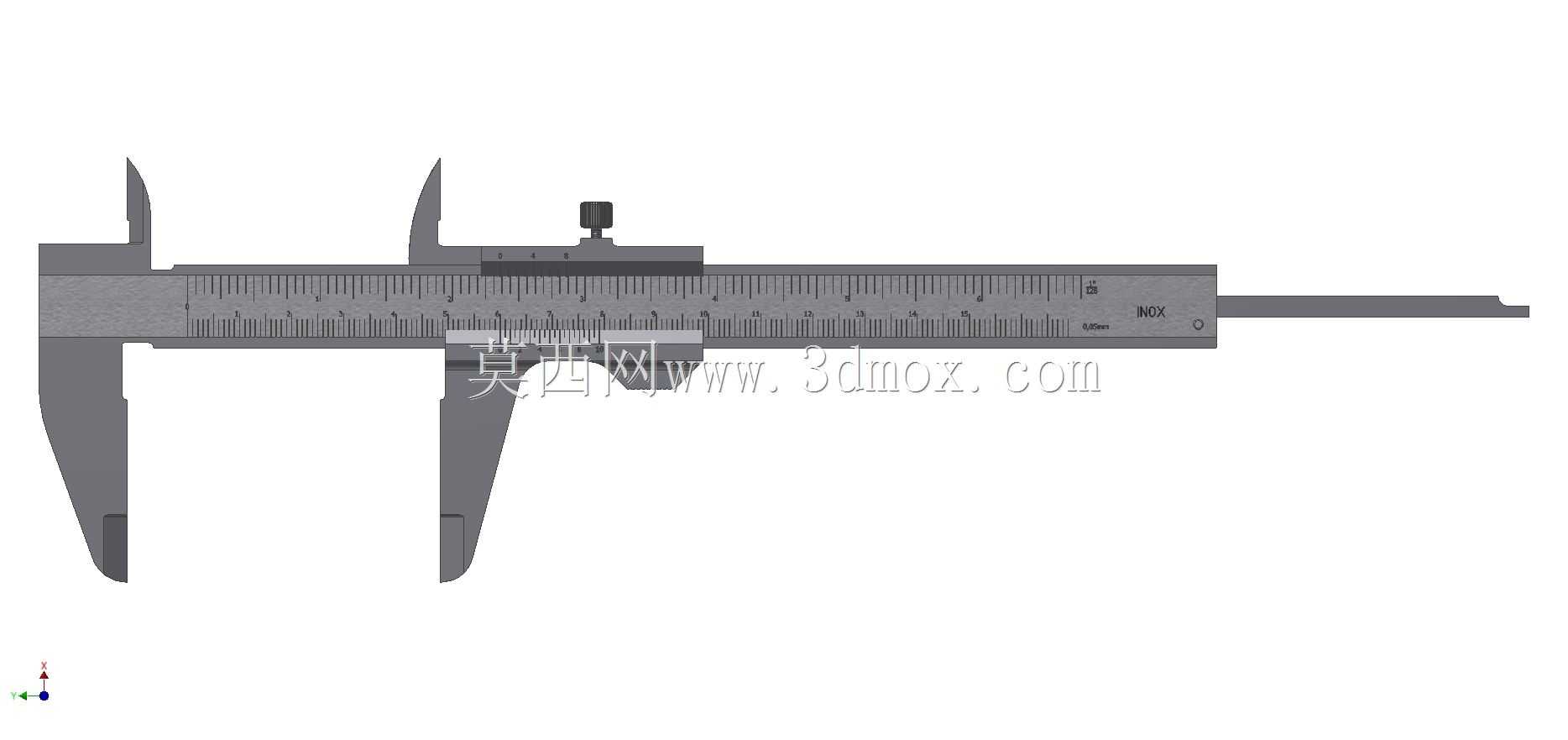

功能覆盖上，这款卡尺同时支持四类常规尺寸测量：下方的外测量爪用于测量工件的外径、长度、宽度等外轮廓尺寸，测量爪的测量面经过淬火处理，硬度达到HRC58以上，长期接触金属工件也不会出现磕碰凹陷；上方的内测量爪用于测量孔径、槽宽等内轮廓尺寸，爪尖的圆弧过渡设计可以避免伸入内孔时刮伤工件已加工表面；尾部的深度测量杆可以直接测量盲孔深度、台阶高度差，不需要额外搭配深度尺完成测量，减少工位上的量具携带数量。

从安装与使用边界来看，这款卡尺的整体外形为细长杆状结构，收纳时可以直接放入通用的量具保护盒中，不需要额外定制专用的存放工装，日常使用时只要保证滑动副表面没有铁屑、沙粒等硬质杂质，就能长期保持测量精度。设计过程中特意对测量爪的开合行程做了限位处理，避免推拉过度导致游标尺从主尺上滑脱，同时在主尺的两端设置了防撞缓冲结构，哪怕不慎从工位台面上掉落，也不会直接撞击测量基准面导致精度失效。

在建模过程中，各零件的配合约束完全按照实际装配要求设置，主尺与游标尺的滑动面设置了贴合约束，锁紧螺钉与游标尺的螺纹孔设置了螺纹配合，测量爪的工作面设置了平行度、垂直度的形位公差参考，不管是用于机械类专业的量具结构教学演示，还是作为车间工位的量具可视化模型，都能完整还原真实卡尺的结构逻辑与操作逻辑，不会出现结构干涉、配合关系错位的问题。
