重启主题动画角色徽章图标造型设计

　　这类徽章类造型的三维设计，在影视衍生周边开发、主题活动标识制作、文创产品打样领域有很广泛的落地空间，日常做结构设计时经常会碰到这类非标准异形装饰件的建模需求，很多人容易忽略这类小零件的安装适配逻辑，实际落地时往往会因为曲面衔接、安装位预留不到位出现装配问题。先从实际用途来说，这类徽章造型既可以做成实体金属徽章作为活动纪念周边，也可以作为UI界面的功能图标使用，还能通过3D打印制作成手办的装饰配件，不同的应用场景对应的设计侧重点完全不同：如果是做实体金属冲压徽章，设计时要提前考虑冲压模具的拔模角度，所有凸起的造型边缘要做0.1到0.2毫米的圆角过渡，避免冲压时出现料边撕裂的问题；如果是做UI界面用的三维渲染图标，要重点把控不同光照环境下的材质反光表现，金属漆面的粗糙度参数要控制在0.15到0.3之间，避免出现过曝的高光区域影响识别度；如果是做3D打印的实体装饰件，要提前预留背面的别针安装槽或者背胶粘贴平面，安装槽的深度要控制在1.2毫米左右，刚好适配常规的徽章别针底座尺寸，不会因为槽深过浅导致别针突出硌手，也不会因为槽深过深打穿徽章正面的造型面。

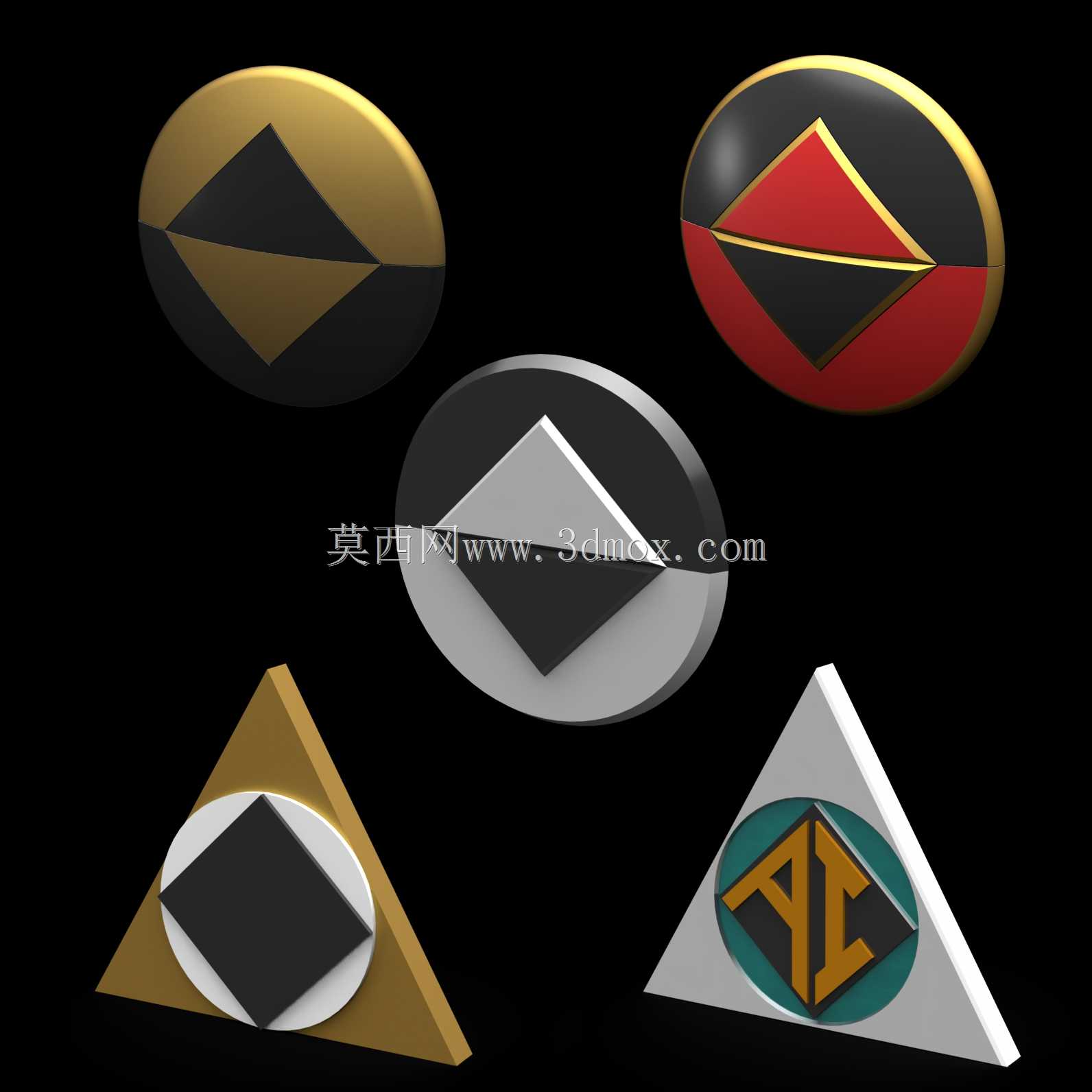

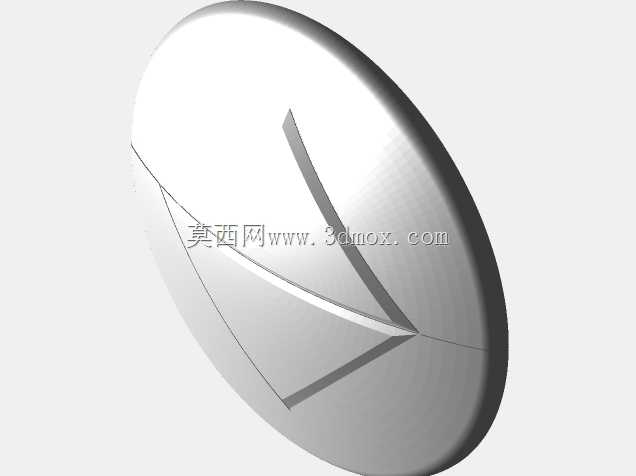

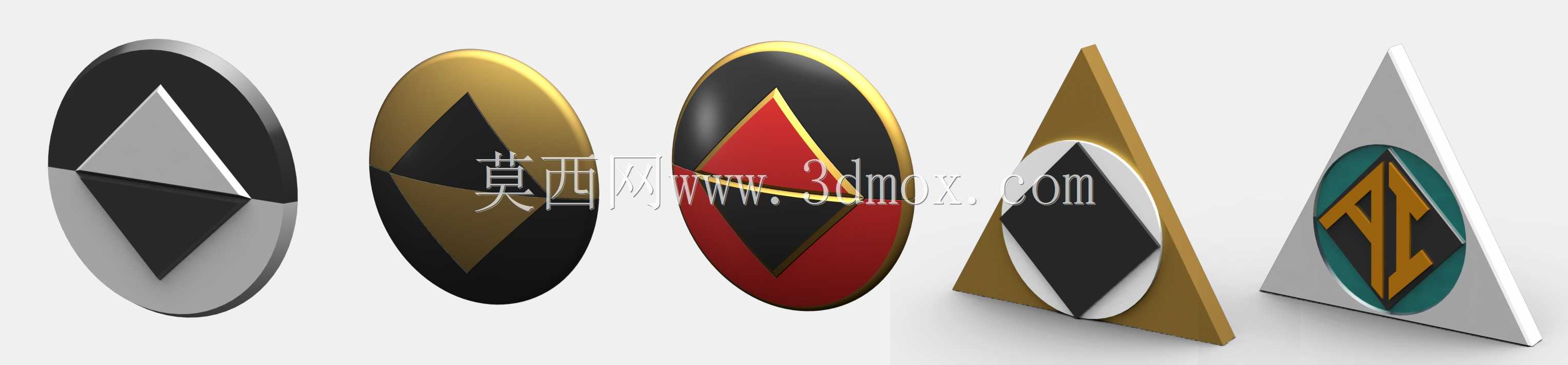

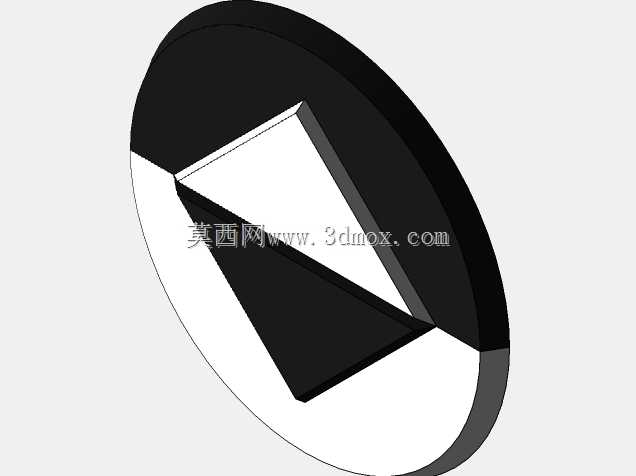

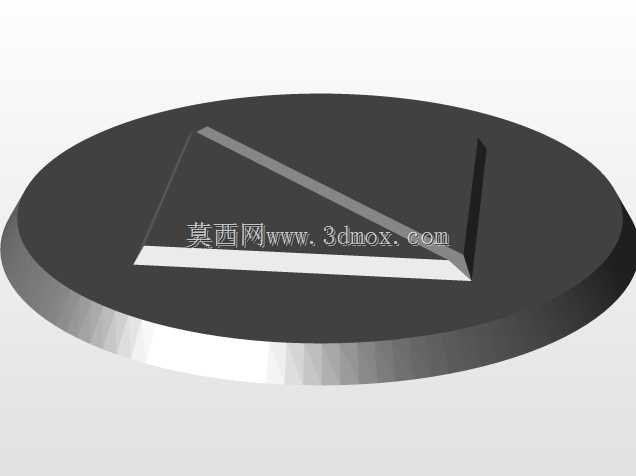

　　设计思路上，这组徽章采用了圆形、三角形两种基础外轮廓做基底，内部搭配菱形的核心识别元素，不同配色对应不同的角色属性，建模时最先要处理的是基底曲面的弧度，常规徽章的基底拱高控制在整体直径的8%到10%之间，这个弧度下不管是金属冲压还是3D打印都能顺利脱模，同时视觉上也有足够的立体感，不会因为太平显得廉价，也不会因为拱度过高导致内部图案变形。内部的菱形造型做了分层凸起设计，最外层的轮廓凸起高度比基底高0.8毫米，中间的色块层比轮廓层高0.3毫米，最中心的标识图案再高出0.2毫米，这种阶梯式的凸起设计一方面能在实体制作时形成清晰的色彩分区，方便烤漆或者珐琅填色作业，另一方面在渲染时能形成自然的光影层次，不用额外打光就能突出核心标识。

　　外形尺寸方面，常规佩戴类徽章的整体直径控制在30到45毫米之间，三角形款的外接圆直径和圆形款保持一致，保证整套徽章的视觉尺寸统一，厚度统一控制在2.5毫米，这个厚度下金属冲压的成品重量在15克左右，佩戴在衣物上不会拉扯面料变形，3D打印的PLA材质成品重量也能控制在5克以内，不会有过重的坠感。安装边界上，如果是做缝制款的布质徽章，边缘要预留1.5毫米的包边位，包边位上不要做任何凸起造型，方便缝纫机走线；如果是做磁吸款的徽章，背面要预留直径10毫米、深度1毫米的磁铁安装槽，槽位边缘做0.1毫米的倒扣，方便胶水固定磁铁后不会脱落；如果是做粘贴款的装饰标，背面要做完全平整的安装平面，平面度公差控制在0.05毫米以内，保证背胶能完全贴合粘接面，不会出现翘边脱落的问题。

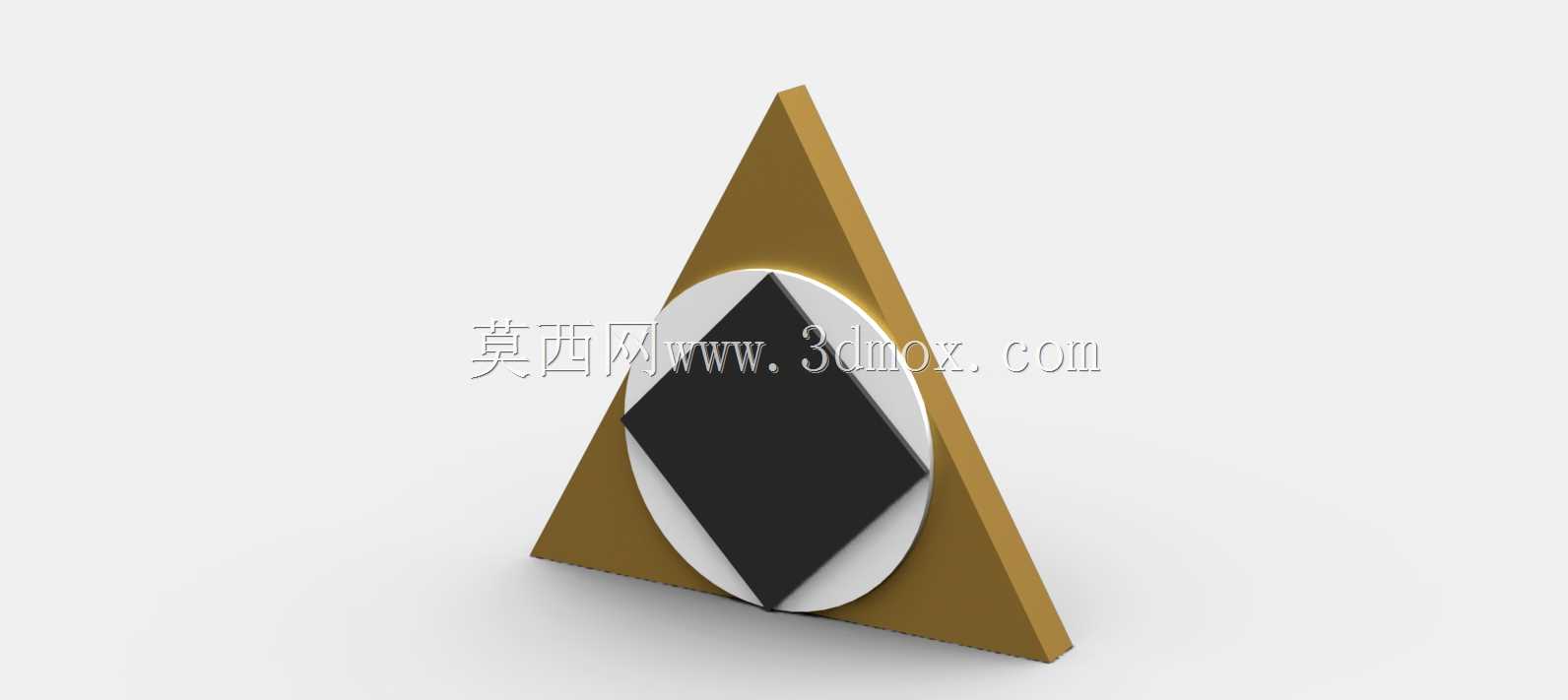

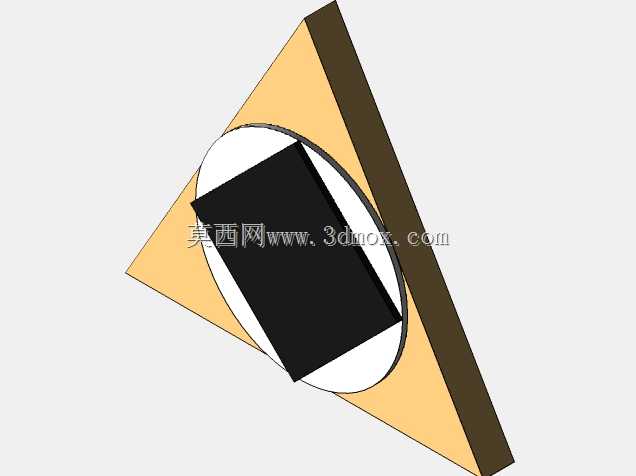

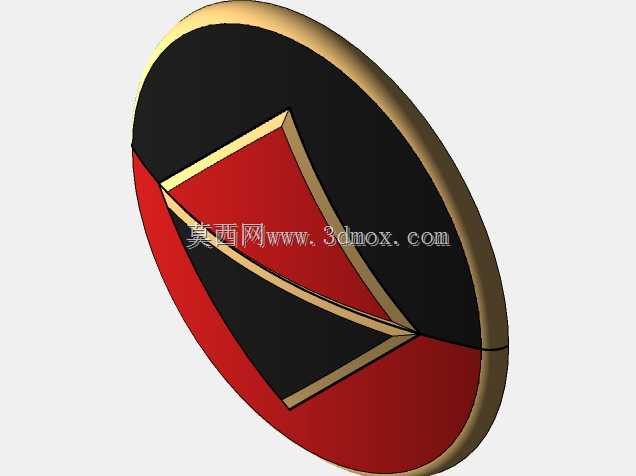

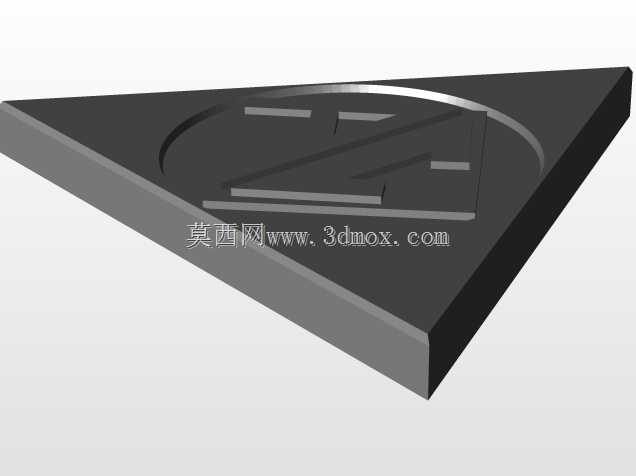

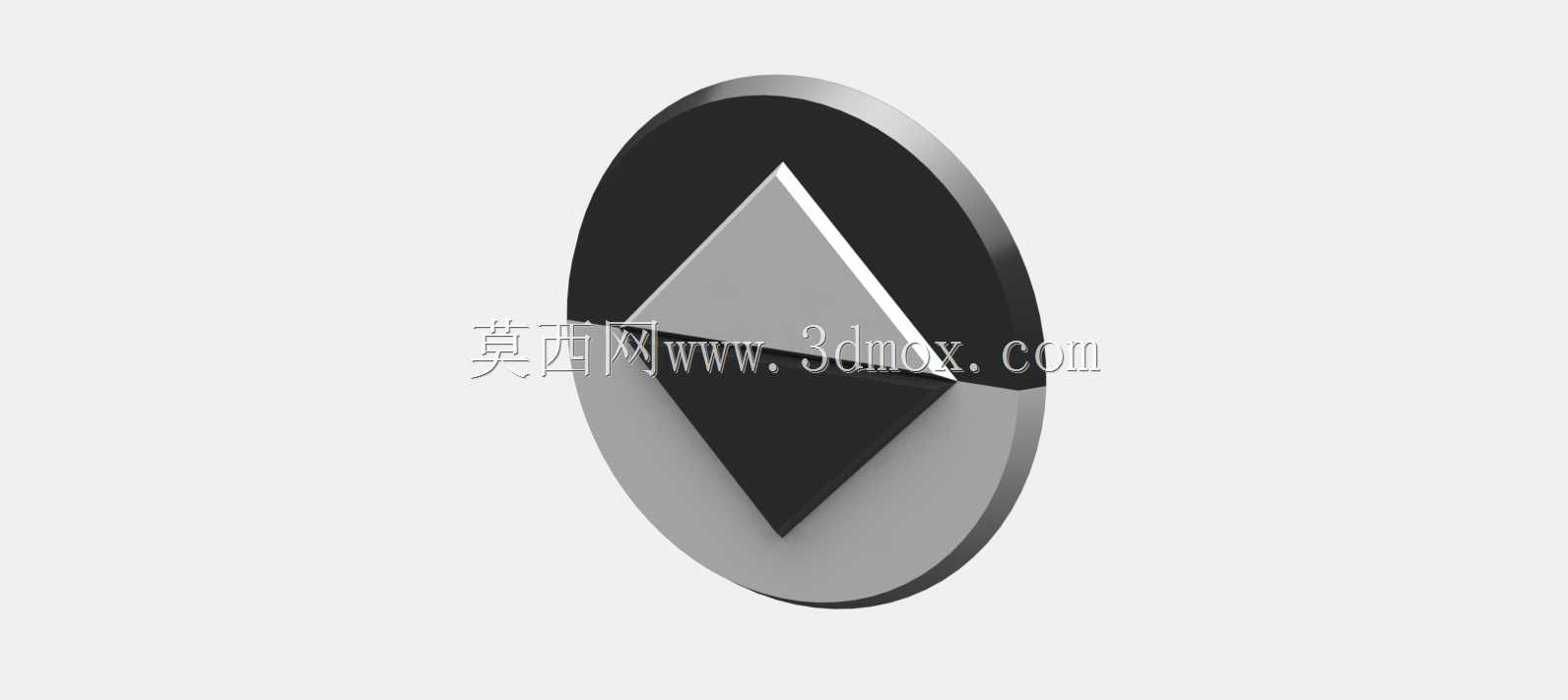

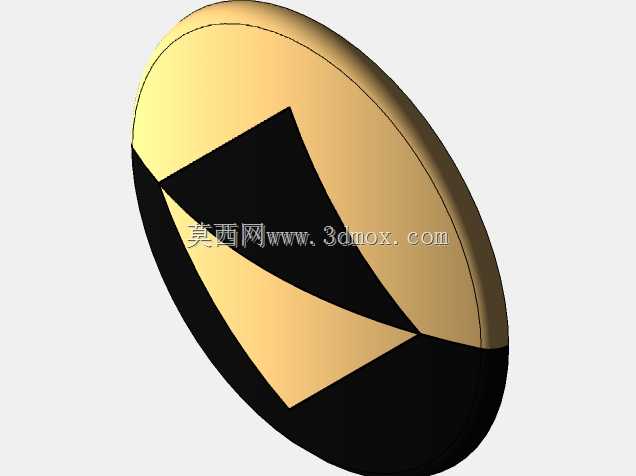

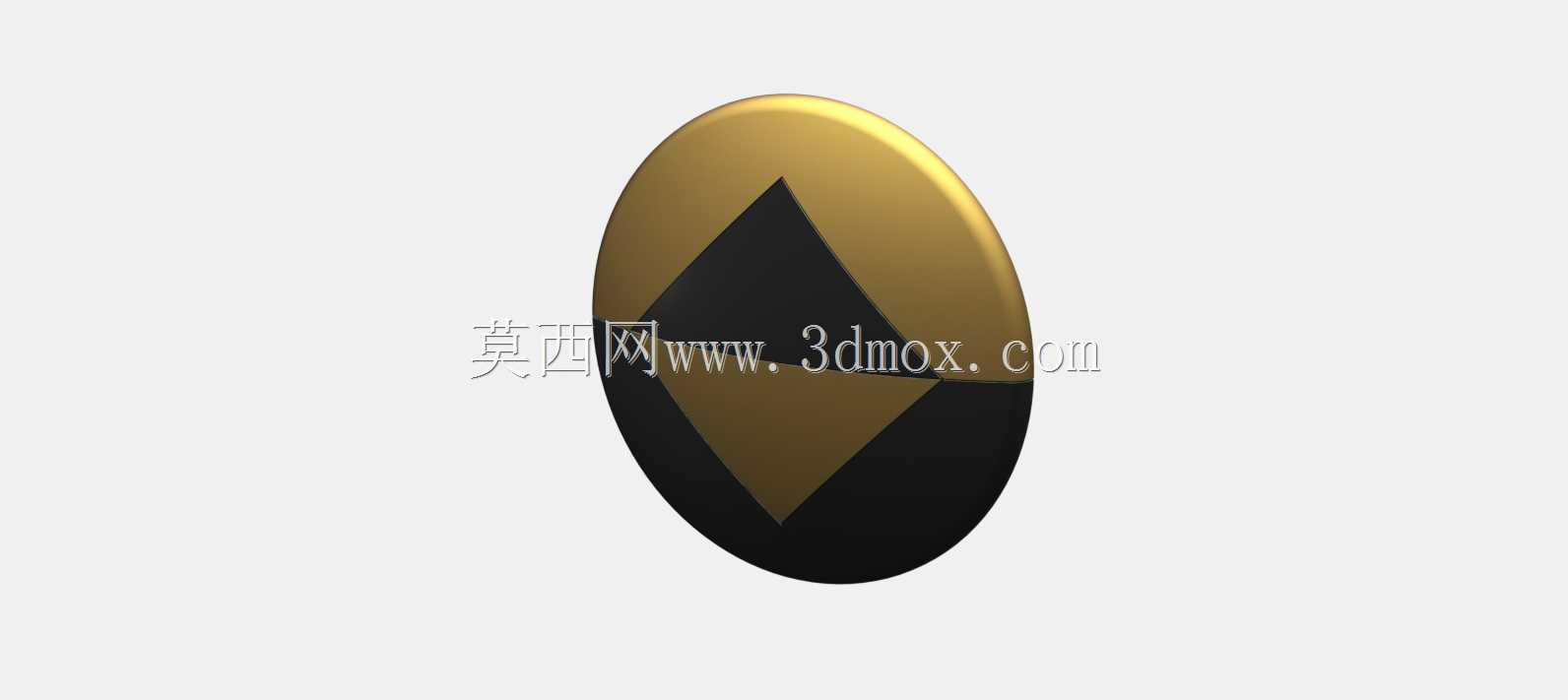

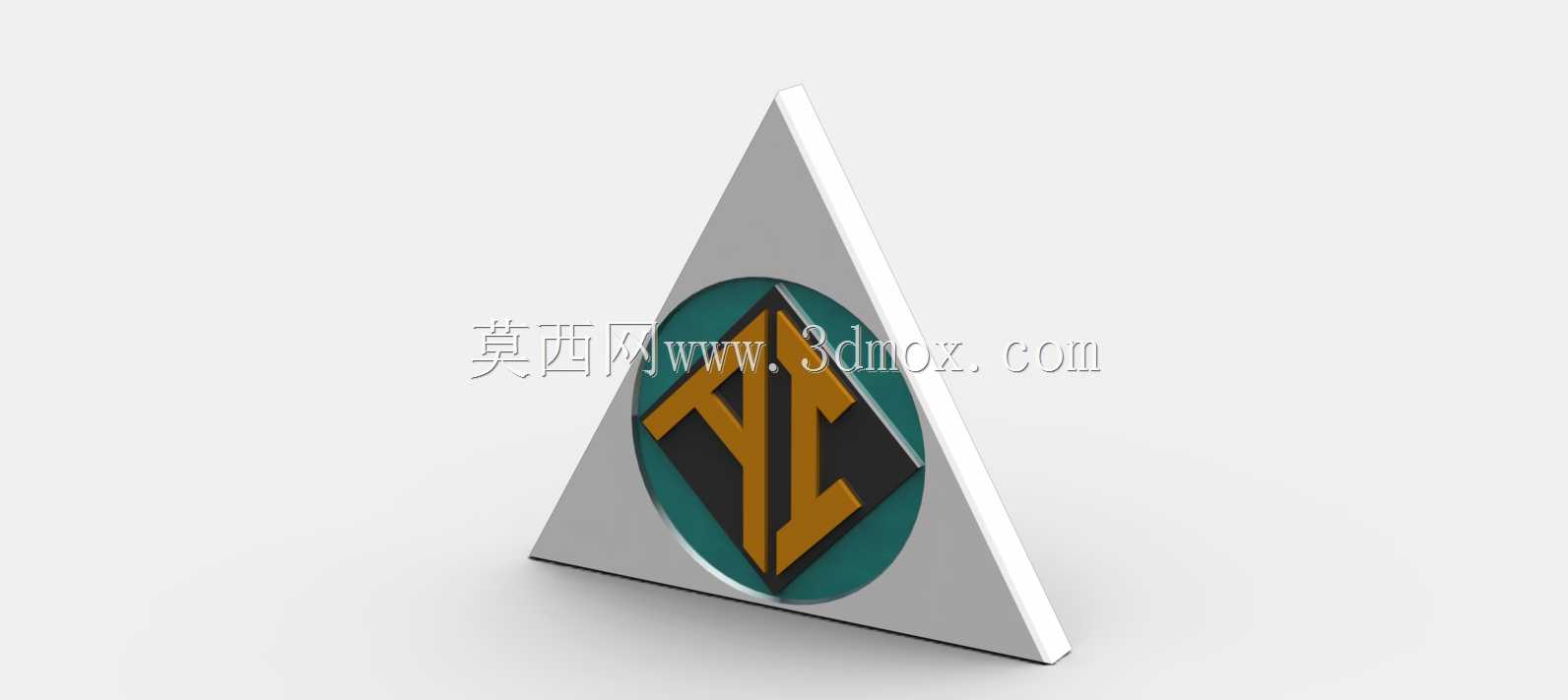

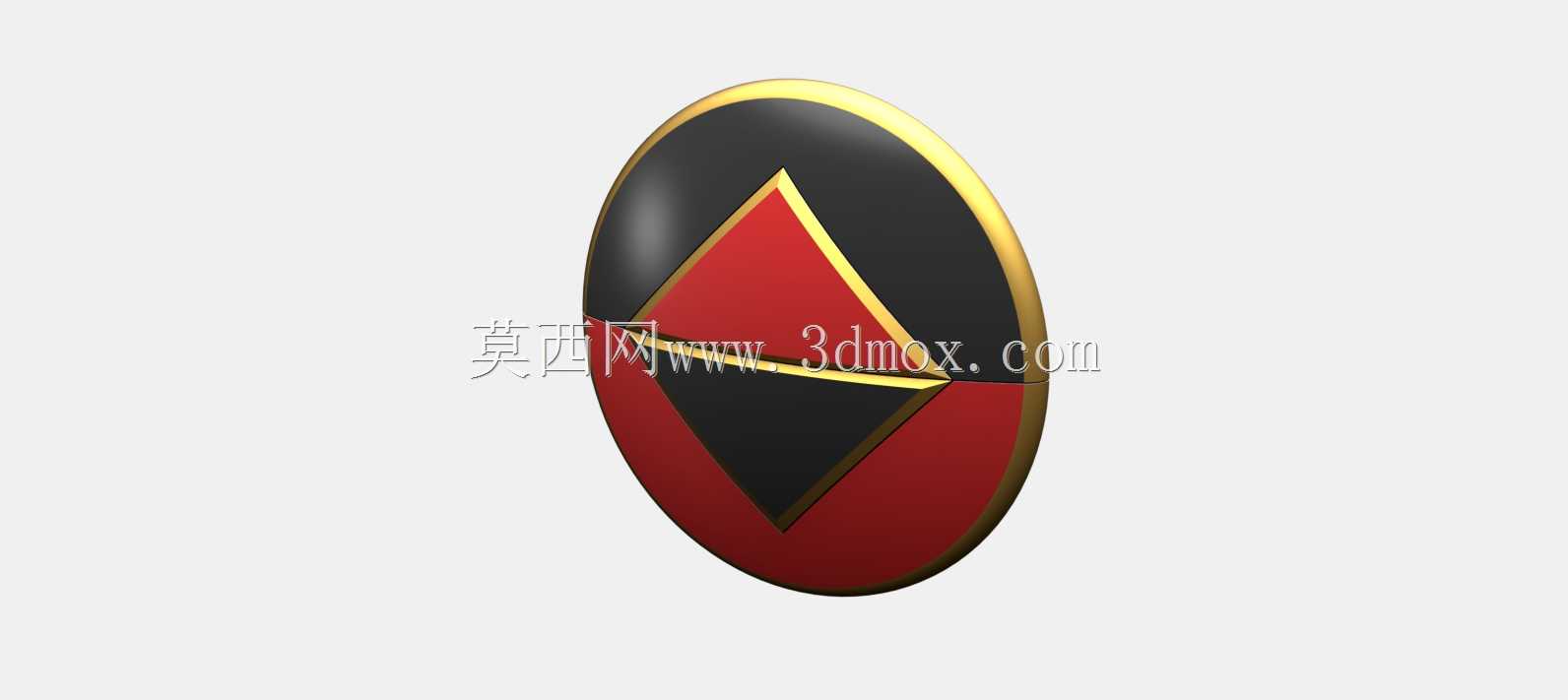

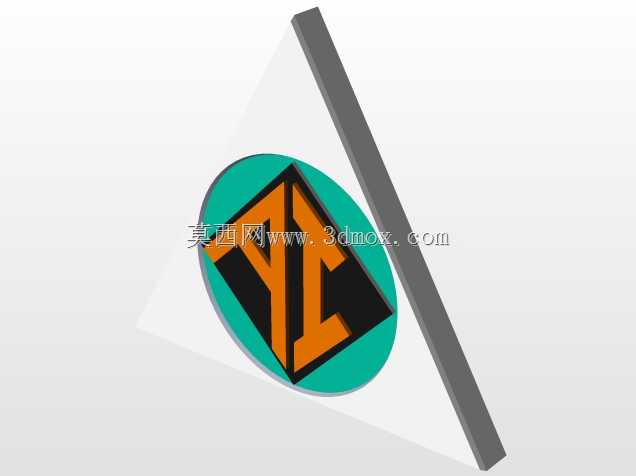

　　建模过程中要注意不同造型之间的曲面衔接，比如圆形基底和内部菱形的交接位置，要做G1连续的曲面过渡，避免出现硬边导致烤漆时积漆不均匀；三角形款的三个尖角位置要做R0.5毫米的圆角处理，不管是实体佩戴还是界面使用，过于尖锐的角都容易造成划伤或者视觉上的突兀感。材质分配上，金色款采用黄铜基底搭配哑光黑烤漆，红色款采用亮面红漆搭配镀铬包边，银色款采用磨砂银表面处理，三角金色款搭配白色圆形装饰区，三角银色款搭配青绿色底的字母标识，不同材质的粗糙度和金属度参数要区分开，渲染时才能体现出不同材质的质感差异，避免所有造型看起来都是同一种塑料质感。实际生产前还要做壁厚检查，所有位置的最小壁厚不能低于0.8毫米，金属冲压时如果壁厚过薄容易出现冲穿的问题，3D打印时壁厚过薄会导致打印件断裂，尤其是尖角位置的壁厚要适当加厚到1毫米以上，提升成品的结构强度。
