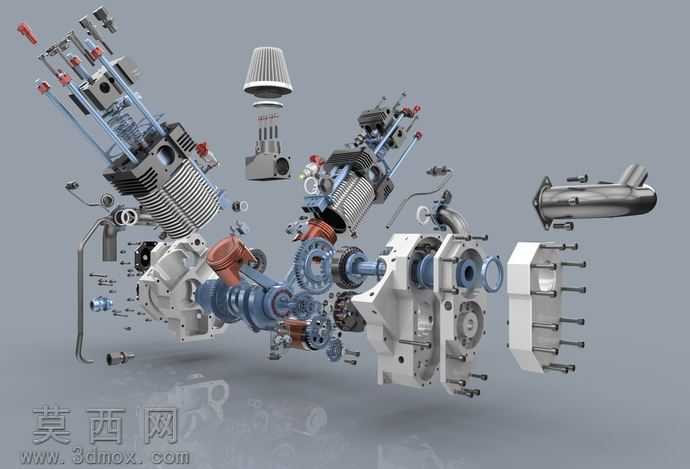

V型双缸引擎爆炸视图结构展示模型

本作品为V型双缸内燃机的爆炸视图三维建模作品，采用三维机械设计软件完成全参数化建模，通过爆炸视图的呈现形式，将引擎总成的所有组成零件沿装配轴向做有序的位移拆解，清晰展现每一个零部件的装配位置、配合关系与整体结构逻辑。建模过程中严格遵循内燃机的实际结构比例，对双缸V型排布的气缸体、散热鳍片、活塞连杆组件、曲轴传动机构、配气机构、进排气组件、密封紧固件等所有零件逐一进行独立建模，保证每一个零件的几何特征、装配基准都符合机械设计的规范要求。材质渲染阶段，针对不同零件的材质属性做了差异化的材质参数调配：气缸散热部位采用带有细密散热纹理的铸铝材质，还原风冷引擎的散热结构质感；曲轴、连杆、传动齿轮等运动部件采用调质钢材材质，表现金属部件的哑光金属质感与加工面细节；密封垫片、进气空滤等非金属部件采用对应的橡胶、纸质过滤材质参数，还原非金属零件的视觉特征；紧固件、排气组件则分别做了镀锌、金属烤蓝、高温氧化的材质效果区分，让不同功能的零件在视觉上具备清晰的辨识度。设计思路上，采用爆炸视图的呈现形式，核心目的是直观展现V型双缸引擎的装配层级关系，将原本封闭在机壳内部的曲柄连杆机构、配气正时结构、润滑通路相关结构完全展露出来，让观看者可以清晰理解从活塞往复运动到曲轴旋转动力输出的完整传动逻辑，同时清晰呈现V型双缸引擎相较于单缸引擎的结构布局优势，包括更小的整机体积、更优的动力输出平顺性结构基础。建模过程中对每一处配合公差做了对应预留，所有零件的装配接口都做了匹配设计，既保证爆炸展示时的结构清晰性，也还原了实际产品可完成虚拟装配的结构合理性，通过光影渲染的层次调整，让拆解后的各个零件保持空间位置的逻辑连贯性，不会因为零件分散而丢失整体的装配关联认知，完整呈现V型双缸内燃机从外部壳体到内部核心运动部件的全结构细节。
