V8涡轮增压汽车发动机三维结构设计

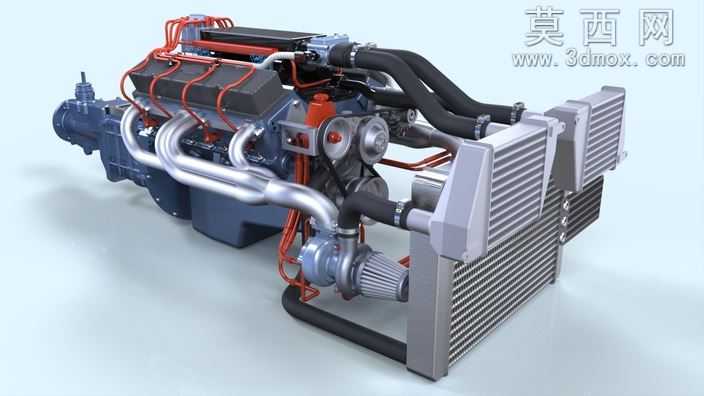

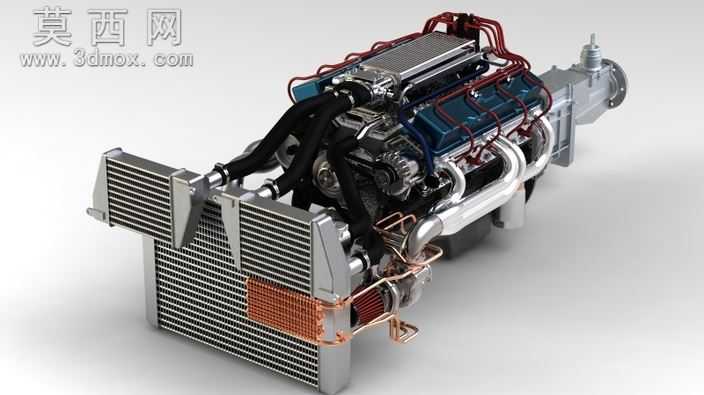

本作品为V8涡轮增压汽车动力总成的三维建模设计成果，建模过程中首先梳理V8发动机的经典布局逻辑，以90度夹角V型八缸结构为基础框架，精准还原缸体、缸盖、曲轴连杆机构的核心尺寸比例，确保各运动部件的装配间隙符合真实机械设计规范。在涡轮增压系统的建模环节，重点还原双涡轮增压器的壳体轮廓、叶轮腔体结构，同时搭建配套的中冷散热总成，对交错布置的散热鳍片进行阵列化建模，还原风冷散热结构的真实形态，保证进气冷却路径的结构合理性。管路系统设计上，区分高压进气管道、冷却管路、燃油供给管路的不同走向，通过三维曲线扫掠功能生成不同管径的管路模型，对管路弯折处做平滑过渡处理，还原真实发动机舱内管路的排布逻辑，同时为不同管路匹配差异化的材质表现：金属进气管路赋予磨砂铸铝材质，橡胶连接管路赋予哑光黑橡胶质感，高压点火线束赋予红棕色绝缘塑料材质，散热鳍片赋予亮面铝合金材质，通过材质区分清晰呈现各系统的边界。建模过程中对原有STEP格式导入的模型进行结构重构，修正了原始文件中部件错位、面缺失的问题，重新调整各部件的装配约束关系，确保缸体与传动端、涡轮总成与排气歧管、中冷器与进气管道的连接位置完全匹配，额外补充了细节管线与固定卡扣结构，提升模型的完整度。渲染阶段采用柔和的影棚光源，从斜上方45度打光突出发动机的金属质感与结构层次，对散热鳍片的密集结构做景深优化避免视觉杂乱，最终呈现的模型完整还原了V8涡轮增压发动机的机械美感，清晰展示了大排量增压动力单元的核心结构组成，可用于机械结构教学、动力总成展示、汽车相关场景的三维素材使用。
