小型单缸RC柴油航空发动机结构设计

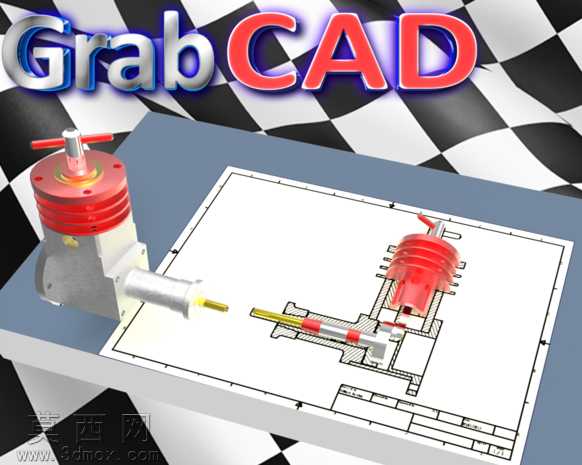

该作品为适配航模使用的小型单缸RC柴油航空发动机三维建模设计，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循小型内燃机的实际工作逻辑与尺寸比例，对发动机的各个组成部件进行了精细化的结构还原。模型整体分为缸体组件、散热结构、调节机构、输出传动四个核心部分，缸体部分采用灰铸铁质感的材质渲染，还原了真实发动机缸体的金属哑光质感，表面的安装孔位、定位凸台、侧边螺纹接口都按照实际装配逻辑进行了排布，孔位的倒角、安装面的平面度都做了细节处理，保证模型的装配合理性。缸体上部的散热鳍片采用多层等距环形结构设计，每一层鳍片的厚度、间距都参考小型航模发动机的散热需求设定，材质渲染为亮面铝合金质感，和下部缸体形成材质区分，还原真实发动机的材质搭配。顶部的调节机构采用T型手柄结构，手柄表面做了滚花防滑的细节建模，下部的螺纹段精准还原了调节螺纹的牙型，可直观展示发动机压缩比调节的结构逻辑。输出端的传动结构还原了锥齿轮传动组件，齿轮的齿形、齿距都按照标准模数设计，输出轴的定位台阶、固定螺纹孔都做了完整建模，可清晰展示动力输出的传动路径。建模过程中对所有部件的装配干涉做了逐一校验，保证各个活动部件不存在结构冲突，相邻部件的配合面都预留了合理的装配间隙，符合实际机械加工的公差要求。渲染阶段采用三点布光方案，主光源从侧上方打亮缸体的主体结构，辅助光源补全散热鳍片之间的阴影细节，轮廓光勾勒输出端齿轮的齿形轮廓，背景采用渐变灰色突出发动机本身的金属质感，整体渲染效果真实还原了小型柴油航空发动机的工业质感，完整呈现了这类小型动力装置的内部结构与外部装配关系，配套的PDF文件中包含了该发动机的设计参数、装配说明与加工规划，可用于航模动力改装参考、机械结构教学演示等场景。
