工业倾斜式送料皮带输送设备结构

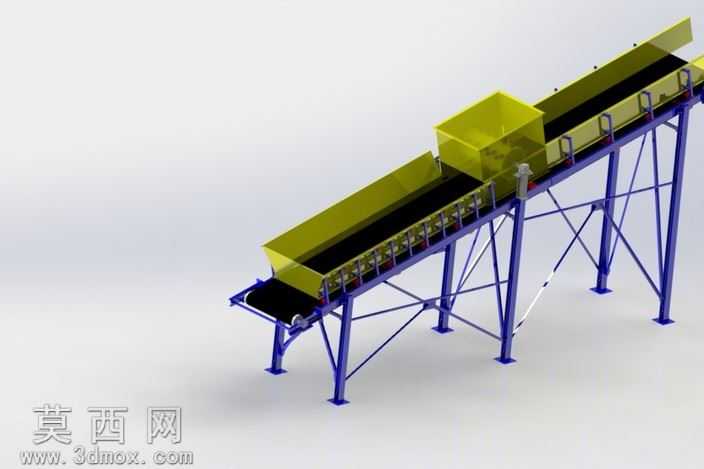

本作品为工业生产场景使用的倾斜式送料皮带输送设备三维模型，建模过程严格遵循机械设计规范，对设备各组成部件进行了等比例还原，完整呈现了该类输送设备的整体构造与细节特征。模型搭建阶段首先完成主体支撑机架的建模，采用型钢桁架式支撑结构，通过不同规格的型材拼接、交叉斜撑加固的设计，保证机架在倾斜布置状态下的结构稳定性，支脚位置预留安装固定结构，适配车间现场的安装固定需求，建模时对型材的连接节点、支撑角度都做了精准还原，确保结构受力逻辑符合实际工程要求。线体部分围绕皮带输送核心功能展开建模，包含两侧挡边结构、皮带承托辊组、端部传动滚筒与改向滚筒，挡边采用加高设计避免倾斜输送过程中物料撒落，辊组按照等间距排布在皮带下方，为输送皮带提供均匀承托，减少皮带运行过程中的形变，端部滚筒做了防滑结构设计，保证皮带传动过程中不出现打滑偏移问题。进料位置设计了方形集料料斗，料斗采用上宽下窄的收口结构，能够引导待输送物料平稳落到皮带表面，避免物料直接冲击皮带造成损伤，料斗与线体挡边做了密封衔接处理，减少进料过程中的粉尘外溢。材质渲染阶段对不同部件做了区分处理，支撑机架采用工业蓝色金属漆材质，还原钢材表面喷涂防锈漆的真实质感，输送皮带采用黑色哑光橡胶材质，表现出橡胶材质的柔韧与耐磨特性，料斗与挡边采用半透明黄绿色工程塑料材质，既能够展示内部物料容纳空间，也清晰区分不同功能部件的材质差异，整体渲染效果还原了工业设备的真实视觉质感。设计思路围绕散状物料的倾斜向上输送需求展开，整体倾斜角度经过合理设定，兼顾物料输送提升高度与输送过程的稳定性，避免角度过大导致物料下滑，各部件的连接方式、安装位置都参考了实际皮带输送机的成熟设计方案，模型可用于输送设备方案展示、结构教学参考、非标设备设计改型参考等场景，完整还原了该类送料设备的功能结构与设计逻辑。
