链驱动辊筒货物输送设备结构模型

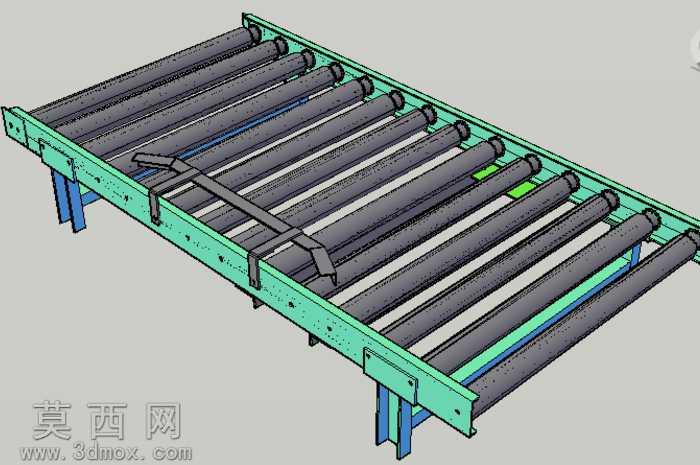

本模型为链驱动辊筒输送机三维建模成果，建模过程中严格遵循工业输送设备的实际设计规范，首先完成整体机架的结构搭建：两侧采用冷轧钢板折弯成型的侧帮作为主承载框架，侧帮上按照等间距排布规则开设辊筒安装孔位，孔位同轴度公差控制在合理范围内，保证后续辊筒装配后转动顺畅无卡滞。底部支撑腿采用方管型材焊接结构，支撑腿与侧帮之间通过三角加强筋做加固处理，提升整体机架的抗形变能力，避免满载输送时出现框架挠曲变形的问题。辊筒组件建模时，区分了主动辊与从动辊的结构差异，主动辊端预留链轮安装位，辊筒表面做光滑金属质感处理，还原实际碳钢辊筒经机加工后的表面状态，每根辊筒两端配置模拟轴承的装配结构，还原真实的转动配合关系。驱动部分采用链传动结构建模，在侧帮内侧布置传动链条与对应链轮，链条张紧调节结构也做了完整还原，可直观展示链传动的动力传递路径，侧帮上额外设置的可调导向挡件，建模时做了可活动的装配约束模拟，可展示挡件根据货物宽度调整位置的功能，适配不同尺寸规格的货物输送需求。材质渲染阶段，机架侧帮采用喷塑浅绿金属材质，支撑腿做蓝色漆面色处理，辊筒采用哑光灰碳钢材质，链条与链轮做发黑处理的金属质感，不同部件的材质区分清晰，可直观分辨各结构的功能分区。设计思路围绕加工与组装厂的工位间货物转运需求展开，整体结构采用模块化设计思路，侧帮、辊筒、支撑腿均可拆分，方便后续根据实际产线长度做拼接扩展，模型完整还原了设备的装配关系，所有部件之间无干涉问题，可直接用于产线布局方案展示、设备结构教学以及后续的工程图纸转化参考，能够清晰展示链驱动辊筒输送机的工作原理：动力通过链轮传递至主动辊，依靠辊筒与货物底面的摩擦力带动货物沿输送方向移动，实现货物在不同工位间的平稳转运，降低人工搬运的劳动强度，提升组装产线的物料流转效率。
