卡车防护梁结构仿真分析设计

商用车下部防护装置是道路通行场景中至关重要的安全构件，核心作用是在车辆发生正面偏置、追尾等碰撞工况时，避免小型乘用车直接钻入卡车底部，降低碰撞事故中的人员伤亡风险，同时也能在非铺装路面行驶、低速挪车等场景中，缓冲路面凸起、障碍物对车辆底盘核心部件的剐蹭冲击，保护底盘管线、油箱、制动系统元件不受外力损坏。

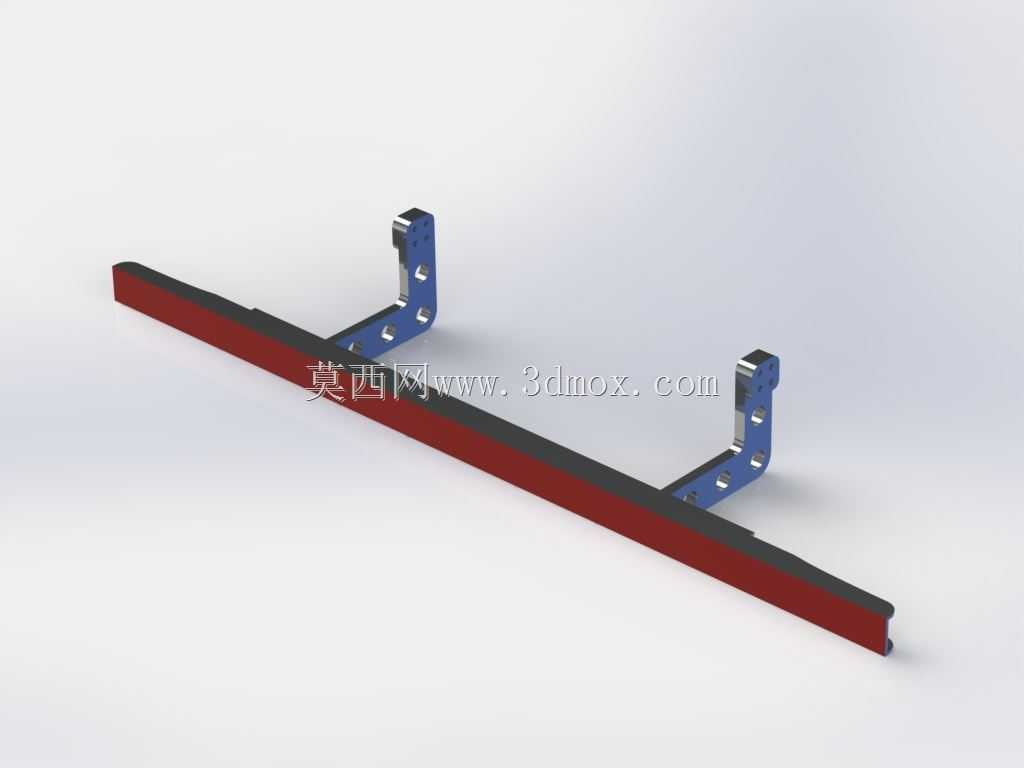

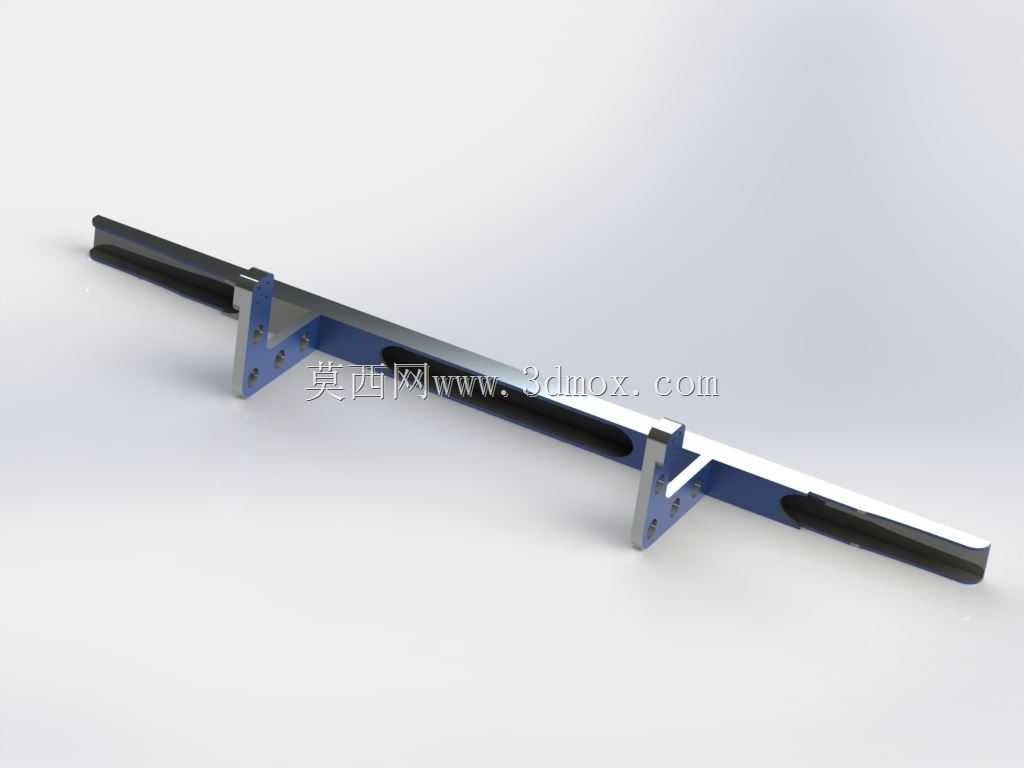

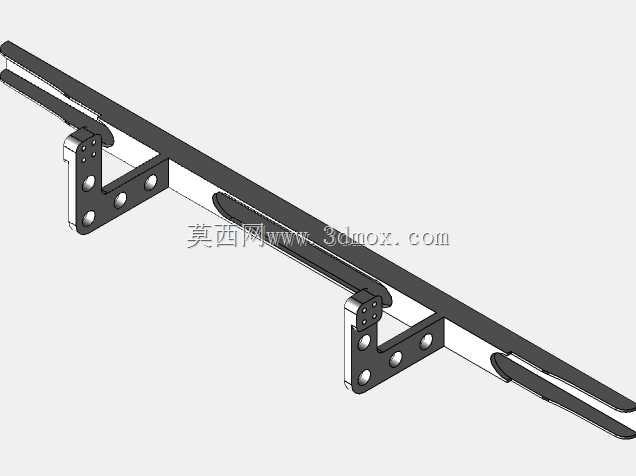

这款防护梁的设计完全围绕实际装车的受力边界展开，整体采用变截面弧形梁体结构，区别于传统等截面直梁的设计，弧形轮廓可以在匹配卡车前下部安装空间的同时，让碰撞力沿梁体弧度方向更均匀地传递分散，避免应力集中在梁体中段造成瞬间断裂。梁体两端设置的两个L型安装支脚，是结合卡车车架纵梁的安装孔位设计的，支脚与主横梁之间采用圆弧过渡衔接，消除直角连接处的应力集中隐患，支脚端面预留的安装孔位可以直接匹配常规重卡、轻卡车架的通用安装孔距，不需要额外对车架进行打孔改制，降低现场装配的工作量。

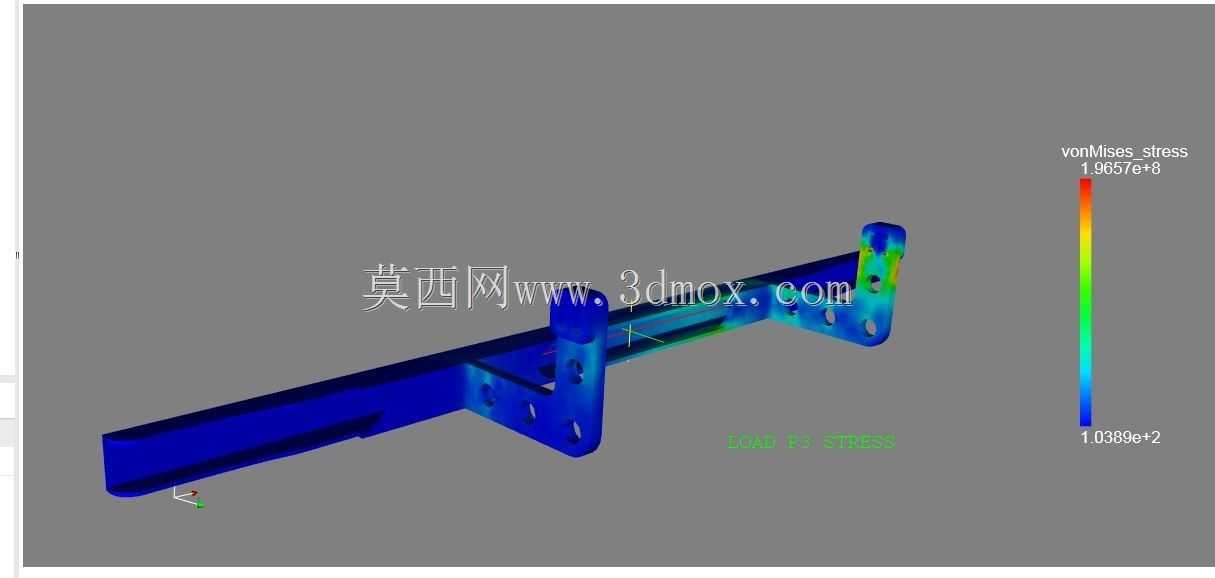

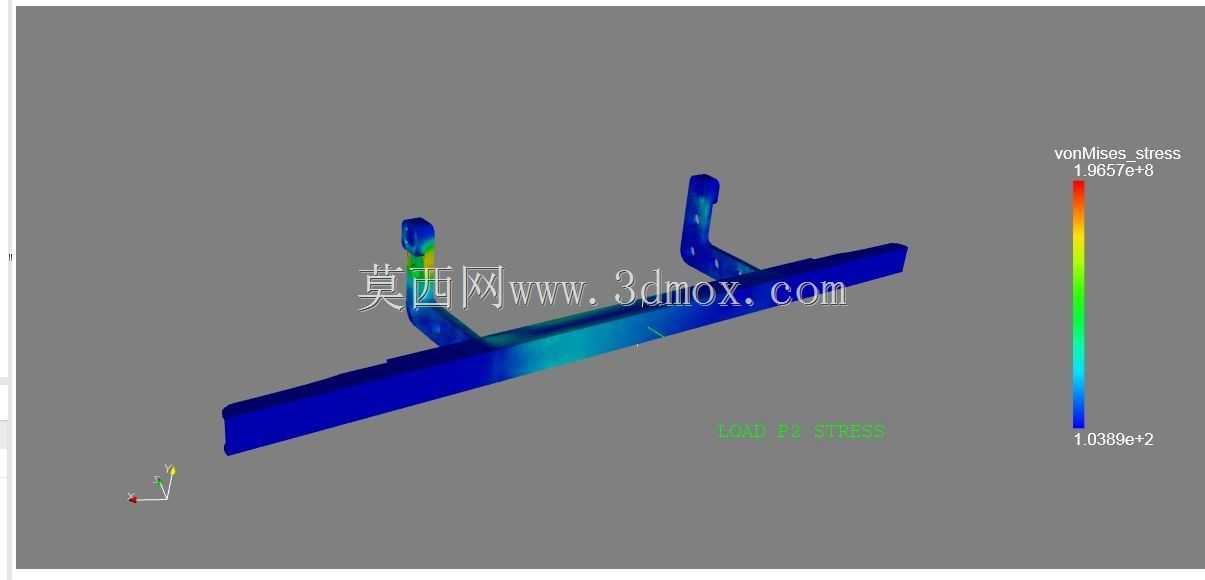

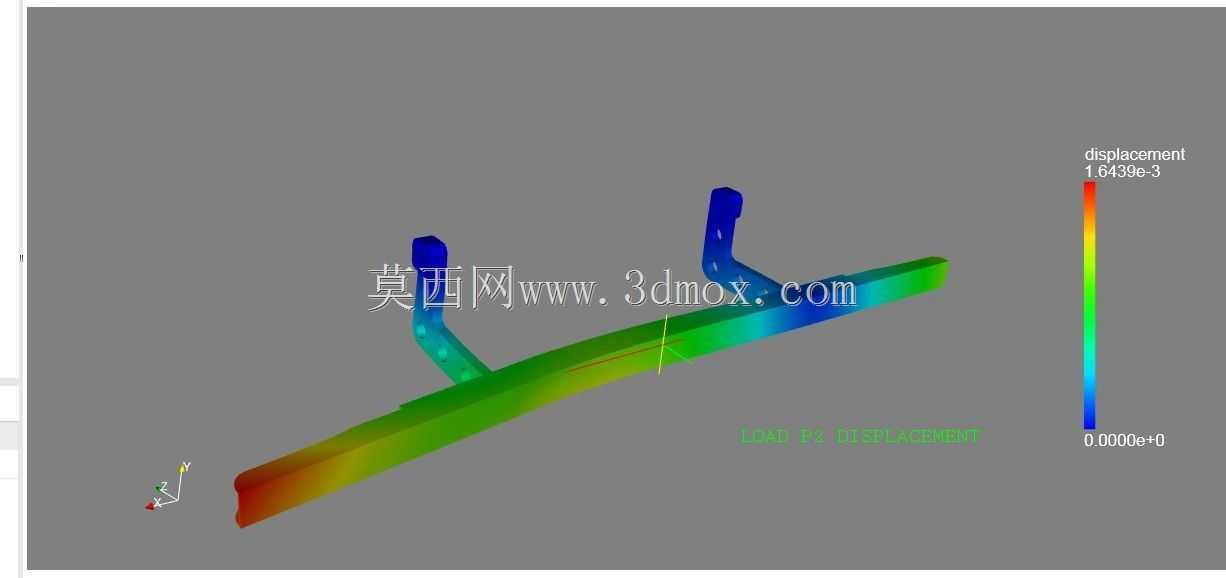

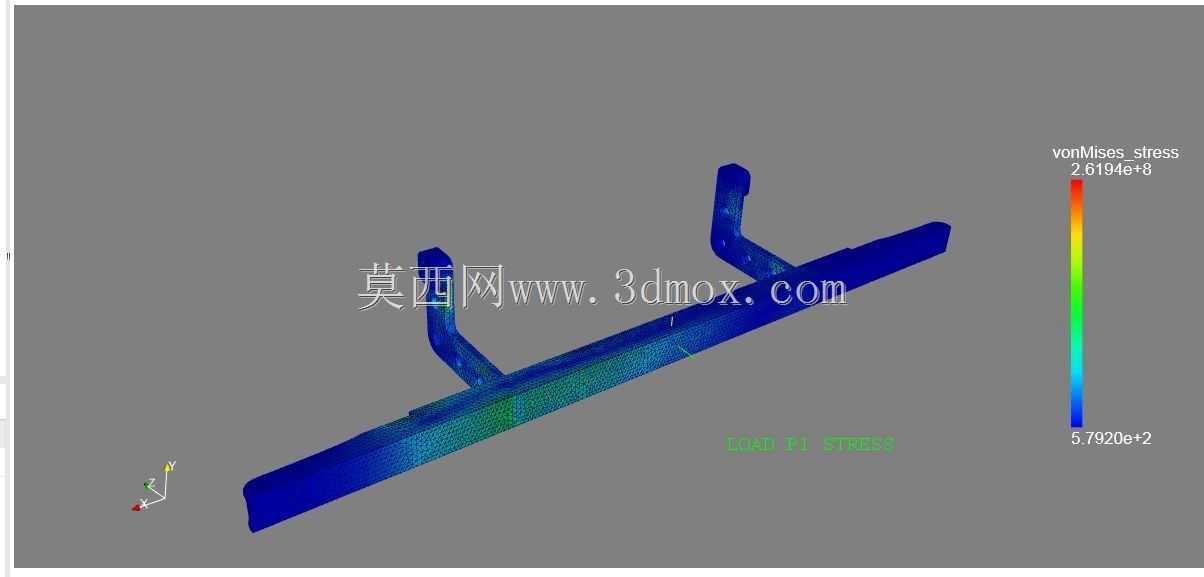

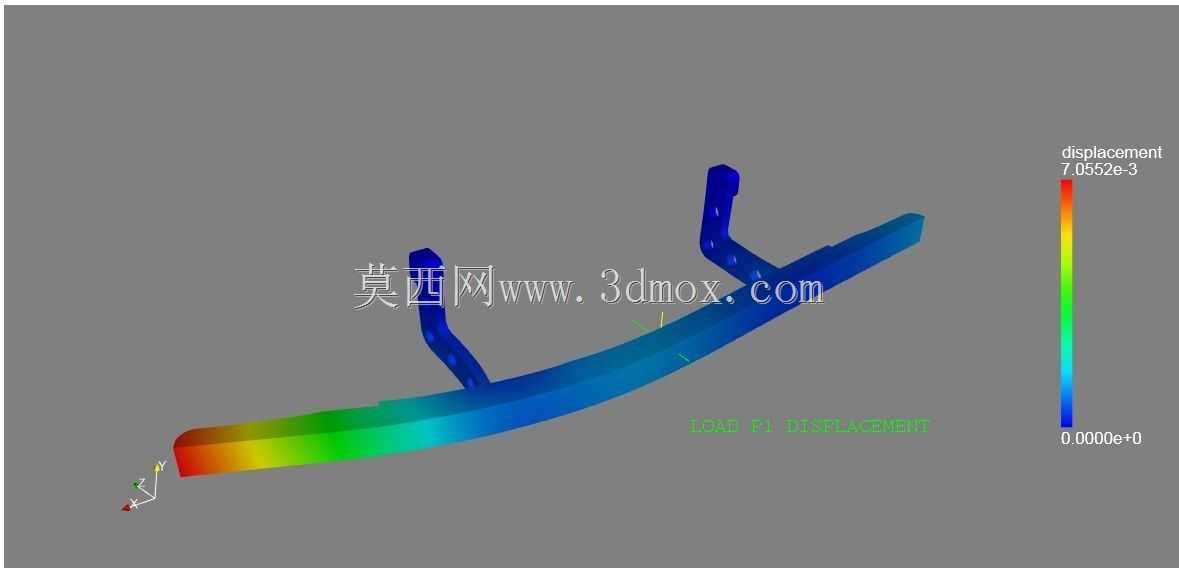

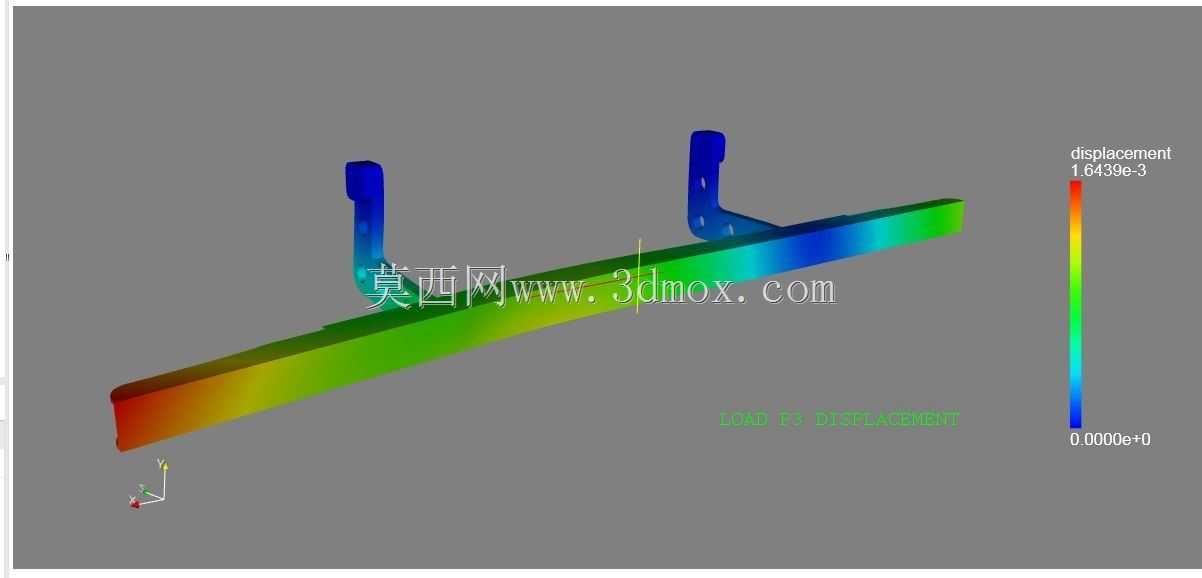

从结构受力的角度出发，设计阶段就针对三类典型荷载工况做了仿真验证：第一类是正面中部碰撞工况，模拟车辆正前方障碍物撞击防护梁中部的场景，验证梁体的抗弯承载能力；第二类是偏置碰撞工况，模拟碰撞点位于梁体单侧端部的场景，验证安装支脚与梁体衔接位置的抗剪强度；第三类是低速剐蹭工况，模拟车辆贴边行驶时防护梁侧面接触路沿、护栏的场景，验证梁体局部抗变形能力。仿真得到的位移云图可以直观看到，梁体最大位移出现在受冲击的端部位置，位移量控制在材料弹性变形区间内，不会出现碰撞后永久变形导致防护失效的问题，应力分布沿梁体从冲击端向安装支脚逐步递减，整体应力水平低于钢材的屈服强度，满足安全防护的性能要求。

选材上采用常用的结构钢材，材料密度与常规商用车结构件保持一致，整体质量控制在合理区间，不会给车辆增加过多的簧下质量负担，避免影响车辆的燃油经济性与行驶平顺性。梁体的截面尺寸设计兼顾了刚度与轻量化需求，截面高度沿梁体长度方向根据受力大小做渐变处理，受力最大的中部位置截面高度最高，向两端安装位置逐步收窄，在保证整体抗弯强度的前提下，尽可能减少不必要的材料冗余。安装支脚的厚度比主横梁略厚，因为支脚位置是力传递到车架的关键节点，需要承受碰撞产生的弯矩与剪力复合作用，加厚设计可以避免支脚在碰撞时先于梁体断裂，保证力能够顺畅传递到车架纵梁上，由整车车架结构共同吸收碰撞能量。

在实际装车适配层面，这款防护梁的外形轮廓充分考虑了卡车前部的通过性需求，梁体最低点的离地间隙符合商用车防护装置的相关标准要求，既不会因为离地过高失去防钻入的防护作用，也不会因为离地过低影响车辆的坡道通过能力，避免车辆在上下坡、过减速带时出现防护梁剐蹭地面的问题。梁体的弧度走向也避开了前部拖车钩、散热管路、转向拉杆等底盘部件的运动空间，安装后不会与周边部件产生运动干涉，不需要额外调整周边部件的原有位置。

从工程应用的角度看，这类经过仿真验证的防护结构，相比传统经验设计的防护梁，能够在相同材料用量的前提下获得更高的结构强度，避免传统设计中要么强度不足碰撞时容易断裂、要么用料过度造成重量浪费的问题。设计过程中保留的完整仿真结果，也能为后续的结构优化、不同车型的适配改型提供数据参考，比如针对不同吨位的卡车调整梁体截面厚度、调整安装支脚的孔位距离时，可以直接在原有仿真模型的基础上修改参数快速验证，不需要从零开始做仿真计算，大幅缩短改型设计的周期。
