航空发动机支架静态应力分析仿真模型

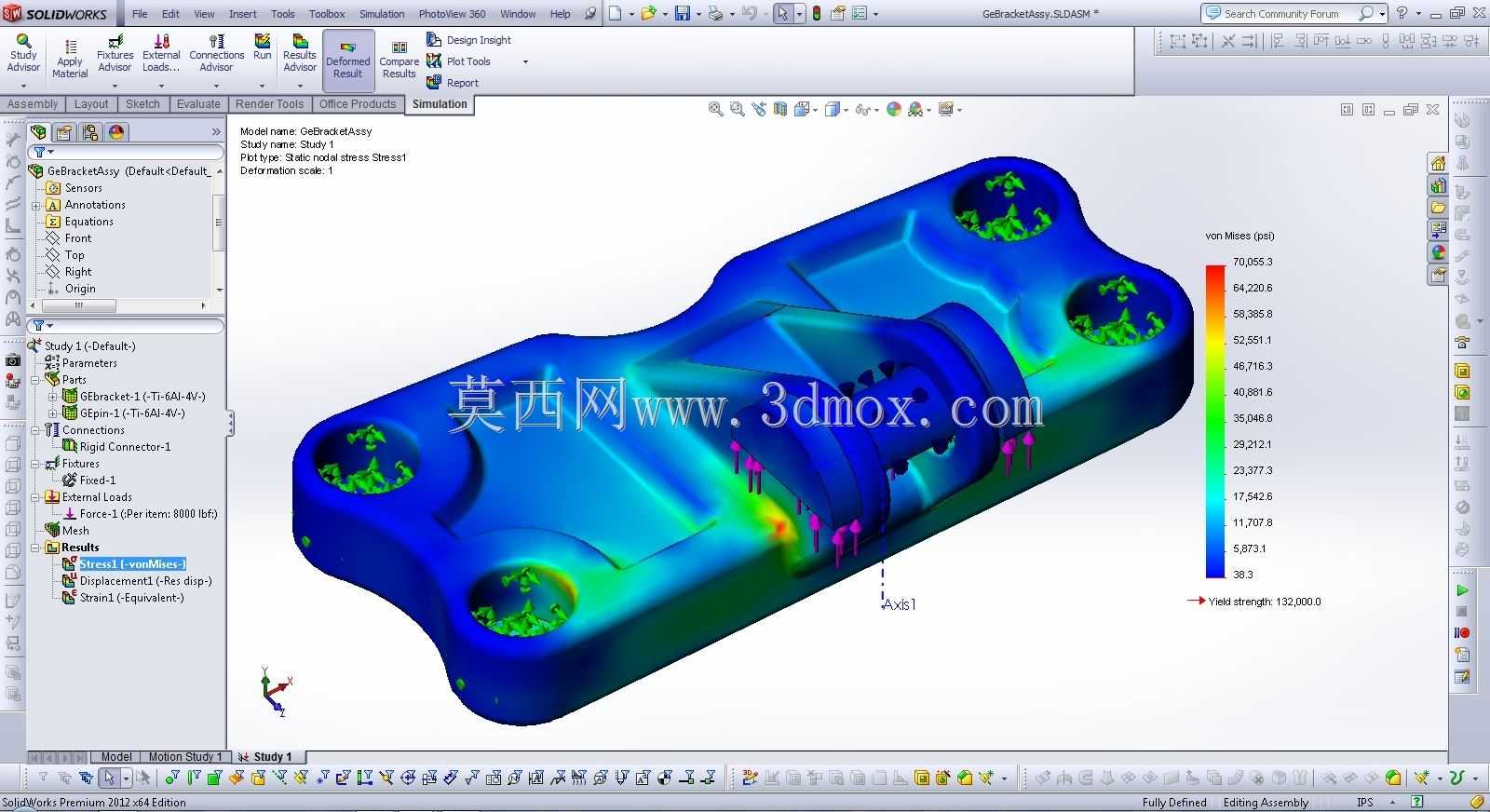

该模型对应航空喷气发动机的安装支架结构，这类部件是航空动力系统与机身连接的核心承力构件，实际运行中需要承受发动机自重、运转振动、飞行过载、气动载荷等多维度交变力作用，一旦出现强度失效会直接引发严重的动力系统故障，因此在设计阶段必须完成严谨的静态应力校核，确保结构在极限工况下的可靠性。从结构外形来看，该支架采用一体化块状构型，主体设置有四个对称分布的安装沉孔，用于通过螺栓与发动机机匣侧的安装座完成刚性连接，另一侧的凸台结构则用于对接机身侧的安装接口，整体安装边界需要匹配发动机舱内的狭小装配空间，所有安装孔的位置度公差需控制在0.02mm以内，避免装配时产生附加安装应力。设计过程中首先需要明确实际工况下的载荷边界：发动机运转时的静载荷通过质心位置折算到支架的各个连接点，飞行过程中的过载系数按照最大机动工况取值，同时将螺栓预紧力作为初始载荷条件施加到安装孔位置，约束条件则设置为机身侧安装面的全自由度固定，还原实际装配后的约束状态。从应力云图的分布特征可以看出，结构的高应力区域主要集中在安装孔周边、凸台与主体的过渡圆角位置，这些位置都是应力集中的高发区域，设计时通过加大过渡圆角、优化局部壁厚的方式降低应力峰值，避免出现局部应力超过材料屈服强度的情况。该类支架的设计核心是在满足强度、刚度要求的前提下尽可能减小结构体积，降低自身重量，因为航空部件每减重1kg都能带来可观的燃油效率提升与载荷能力提升，因此在应力分析过程中需要反复迭代结构壁厚、挖空区域的尺寸，在非承力区域设置减重空腔，同时保证承力路径的连续性，避免出现传力中断导致的局部应力陡增。实际工程应用中，这类静态应力分析是结构设计的必要环节，通过仿真可以提前识别结构的薄弱位置，减少物理样机的试验次数，缩短研发周期，同时仿真得到的应力分布结果可以为后续的疲劳寿命分析、振动模态分析提供基础数据支撑。建模过程中需要对模型进行合理的几何简化，删除不影响整体承力的小倒角、小凸台等细节特征，避免网格划分时出现质量极差的单元，影响计算精度；网格划分时在高应力区域进行网格加密，在应力变化平缓的区域采用较粗的网格，平衡计算效率与计算精度。材料选择上这类航空支架通常采用高强度铝合金或者钛合金材料，仿真时需要准确输入材料的弹性模量、泊松比、屈服强度等参数，确保计算结果能够真实反映结构的实际受力状态。完成静态应力计算后，需要校核最大应力值是否小于材料的许用应力，同时查看结构的最大变形量是否在允许的刚度范围内，避免支架变形过大导致发动机安装位置偏移，影响动力系统的运行精度。对于安装孔位置的应力，还需要单独校核孔壁的挤压强度，确保螺栓连接的可靠性，避免长期运行中出现孔壁压溃、连接松动的问题。
