重型旋转虎钳角度可调安装基座结构

在机加工工位、精密装配台、电子元件返修台这类需要频繁调整工件朝向的作业场景里，普通固定式虎钳往往受限于安装朝向，无法适配多角度加工、多面装配的操作需求，尤其是夹持重型工件时，反复拆卸虎钳调整安装角度不仅耗时，还容易因二次装夹带来定位误差，影响加工或装配精度。这款可调节安装装置，正是针对重型虎钳的多角度装夹需求设计的配套安装基座，解决重型虎钳旋转调节、角度锁定的实际使用痛点。

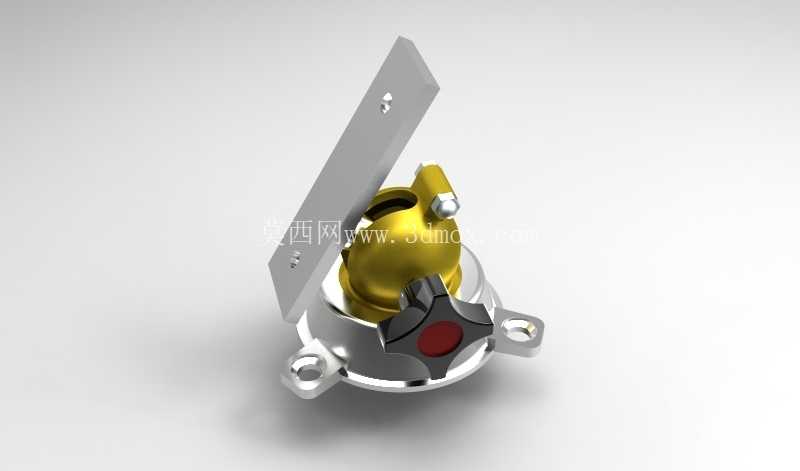

从实际功能逻辑来看，这套装置核心承担两个核心作用：一是作为重型虎钳与工作台面之间的连接过渡载体，二是提供可靠的角度旋转调节与锁紧能力。基座底部采用带安装孔的法兰式圆盘结构，三个均布的安装耳座预留了通孔，可通过螺栓直接固定在标准工作台T型槽或者专用工装台面上，安装耳座的厚度做了加厚处理，能够承受重型虎钳装夹工件时产生的倾覆力矩，避免基座受力变形。底部圆盘内侧设置了一圈环形的耐磨衬垫，采用低摩擦系数的耐磨材质，既保证旋转过程的顺滑度，又能减少长期旋转带来的接触面磨损，延长整套装置的使用寿命。

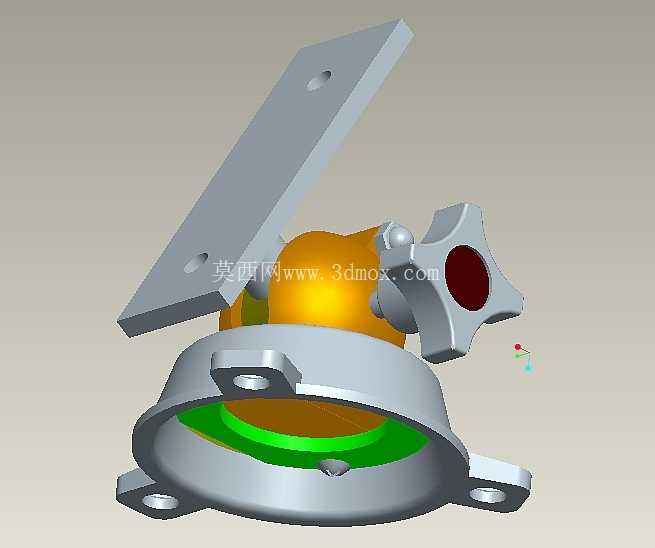

中间的旋转铰接核心采用球铰式连接结构，相比传统的单轴旋转结构，球铰结构可以实现水平面360度旋转以及垂直面一定角度范围内的俯仰调节，能够满足不同倾斜角度的作业需求，比如在进行斜面钻孔、倾斜面装配作业时，不需要额外加装角度垫铁，直接调整基座角度即可将虎钳夹持的工件调整到合适的操作角度。侧面的星形锁紧旋钮是整套调节机构的锁定部件，旋钮采用大直径星形手柄设计，操作人员不需要借助额外工具，徒手即可拧紧锁紧，旋钮内部的顶紧结构直接作用在球铰接触面上，通过大接触面的摩擦锁紧实现角度固定，锁紧后能够承受重型工件装夹时的切削力、装配敲击力，不会出现角度滑移的问题。

顶部的安装板为平板式结构，预留了两个对应重型虎钳底部安装孔位的沉头孔，虎钳可以直接通过螺栓固定在安装板上，安装板的平面度做了精加工处理，保证虎钳安装后的基准面精度，避免因安装板平面度误差带来的虎钳钳口不平行问题。整套装置的结构做了受力优化，所有承力部件的壁厚都经过受力核算，在保证整体结构刚性的前提下尽可能控制整体重量，不会给工作台带来额外的过大负载。

从设计思路上，这套装置没有采用复杂的齿轮传动或者蜗轮蜗杆调节结构，而是采用结构更简单、可靠性更高的摩擦锁紧球铰结构，一方面减少了复杂结构带来的故障点，在车间多粉尘、多切削液的使用环境下，简单的结构更不容易出现卡滞、损坏的问题，日常维护只需要定期在旋转接触面加注润滑脂即可；另一方面大接触面的摩擦锁紧相比齿盘定位锁紧，能够实现任意角度的无级调节，不会受齿盘分度角度的限制，操作人员可以根据实际作业需求调整到任意需要的角度，适配更多特殊场景的作业需求。

在安装边界方面，底部法兰盘的外径适配市面上大多数重型台虎钳的安装尺寸，安装耳座的孔位间距符合通用工装工作台的安装孔位标准，不需要对现有工作台做额外改造即可直接安装；顶部安装板的孔位也对应主流重型旋转虎钳的底部安装尺寸，更换不同规格虎钳时只需要匹配对应螺栓即可完成安装，通用性较强。整体高度控制在合理范围内，安装虎钳后不会让钳口高度过高导致操作时手臂悬空疲劳，符合人机工程学的操作高度要求。在实际车间使用场景中，这套装置既可以配套重型虎钳用于机加工工位的工件多角度加工，也可以安装在装配工位用于重型组件的多角度装配，甚至可以在质检工位配套夹持检具，实现不同角度的尺寸检测，适用场景覆盖了大多数需要调整工件角度的钳工作业场景。
