越野车辆改装前防护保险杠三维设计

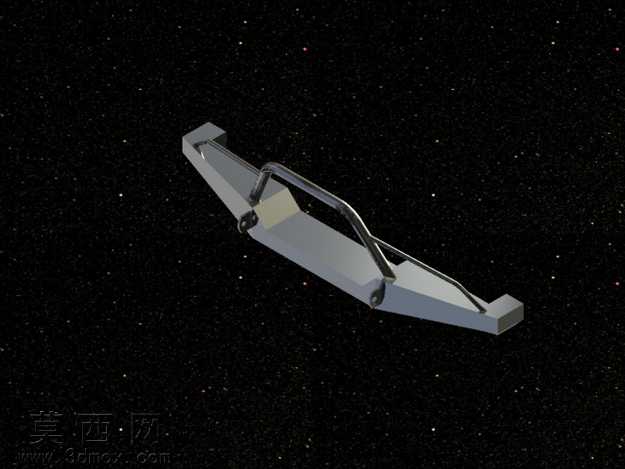

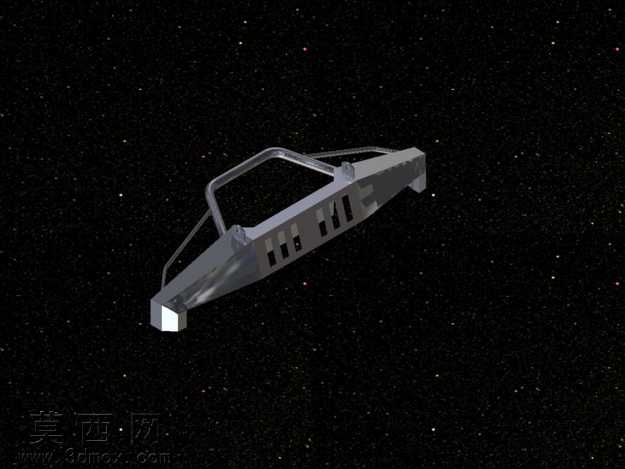

本作品为越野车型适配的改装前保险杠三维设计，建模阶段依托三维参数化设计软件完成全流程构建，首先基于越野车型前部车架的安装点位数据，确定保险杠的整体安装基准与边界尺寸，先绘制主体承载梁的二维轮廓草图，通过拉伸、倒角特征生成主体基座的基础实体，保证基座部分的结构厚度满足越野场景下的防撞强度要求。在主体结构之上，设计集成了上部管状防护架结构，通过扫掠特征生成等径金属管材的防护杠形态，管材与主体基座的连接位置做了贴合式的安装座设计，通过布尔运算完成连接部位的结构融合，避免出现结构干涉问题，同时在主体基座两侧预留了辅助灯具的安装位，安装位做了沉孔与定位卡槽设计，可直接适配常规越野辅助射灯的安装尺寸，无需二次打孔修改。材质渲染阶段，主体基座部分赋予哑光磨砂金属材质，调整材质的粗糙度与金属度参数，还原钢制防护件经喷塑处理后的哑光质感，上部管状防护架赋予亮面镀铬金属材质，通过调整反射参数模拟金属管材抛光后的高光反射效果，安装位的固定卡扣部分赋予硬质工程塑料材质，区分不同构件的材质差异提升渲染真实感。结构设计上充分考虑越野使用场景的需求，主体梁采用内凹式造型设计，在保证接近角参数不受过多影响的前提下，最大化前部防护覆盖范围，管状防护架采用向上延伸的弧形造型，可在车辆发生正面碰撞或剐蹭时对前部中网、散热模块形成额外防护，同时可作为自救绞盘的辅助挂载点使用，整体结构做了轻量化的壁厚优化，在保证结构抗冲击强度的前提下尽可能降低构件自重，避免过多增加车辆前部轴荷。设计过程中反复校验各部件的装配间隙，确保安装后与原车翼子板、中网部件保留足够安全间隙，不会在车辆行驶振动过程中发生剐蹭异响，各连接点位的位置与原车车架预留孔位完全匹配，可实现无损安装，无需对原车结构进行切割修改。
