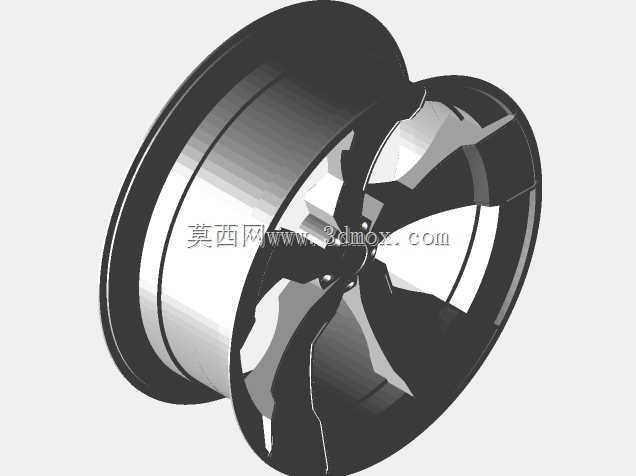

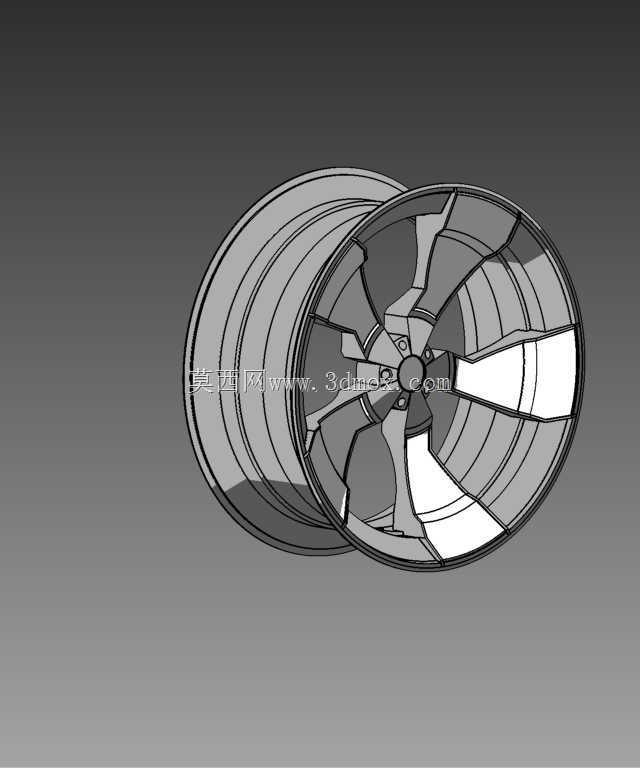

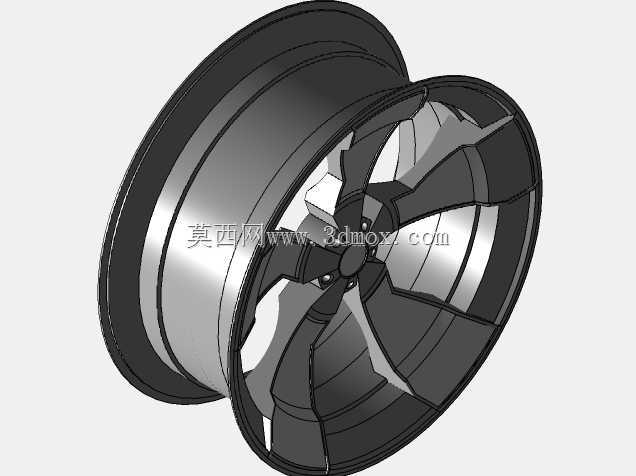

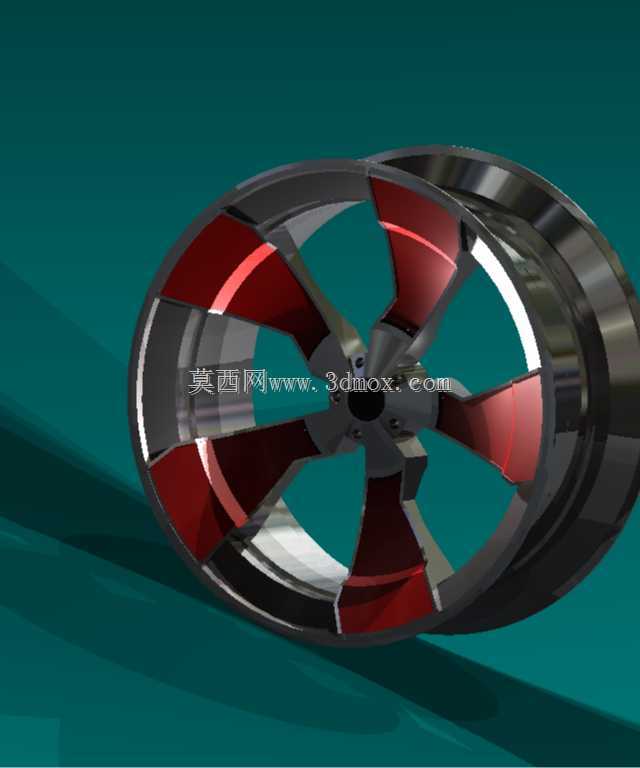

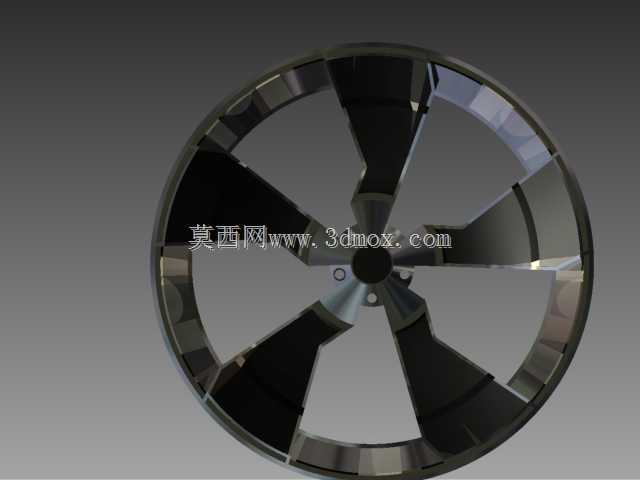

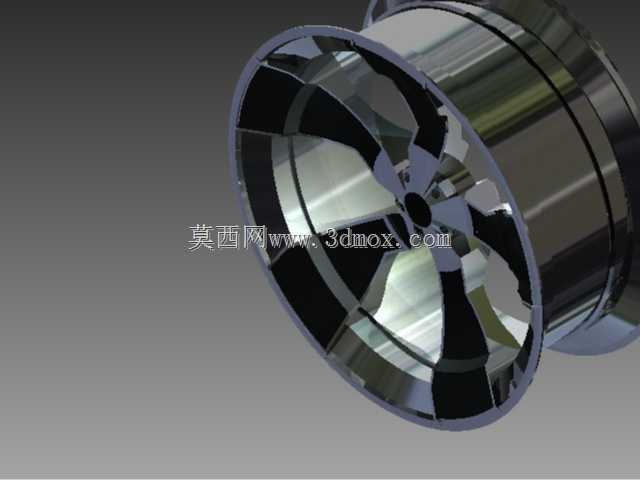

运动型汽车改装轮毂三维结构设计

　　这款轮毂结构设计面向民用乘用车辆的性能升级场景，适配多数紧凑型、中型运动取向轿车的改装需求，可直接对应车辆转向节的安装位完成匹配，无需额外改动原车悬挂连接结构。从实际装车用途来看，该款轮毂采用多辐条镂空布局，在保证轮圈整体刚性的前提下，尽可能削减了非必要的结构冗余重量，相比同尺寸原厂铸造轮毂能有效降低簧下质量，提升车辆转向响应速度与悬挂系统的动态反馈表现，同时镂空的辐条间隙也能为刹车系统留出更充足的通风空间，减少连续制动工况下的刹车热衰减问题。设计过程中优先考虑了安装边界的适配性，轮辋的偏距、中心孔直径、螺栓孔分布圆尺寸均参考主流乘用车型的通用参数设定，轮缘位置做了加厚处理，应对低扁平比轮胎装配时的应力集中问题，

　　避免过坎或激烈驾驶时出现轮辋变形的情况。辐条的造型采用不对称切面设计，每根辐条的受力路径从螺栓安装位直接延伸至轮辋外缘，通过有限元受力校核，在辐条背面做了不等厚的加强筋结构，既保证了径向、侧向的载荷承受能力，也不会额外增加不必要的重量。轮辋的桶身部分采用等厚度滚压成型的结构逻辑，预留了轮胎气门嘴的标准安装孔位，同时在轮辋与轮胎贴合的密封面位置做了高精度的贴合面设计，保证充气后的密封性能，不会出现慢漏气的问题。从结构细节来看，中心安装位的凸台高度经过精确计算，装车后能与轮毂轴承的定位面完全贴合，避免高速行驶时出现轮毂抖动的情况，螺栓孔位做了沉头倒角处理，匹配标准锥面轮毂螺栓的安装角度，保证螺栓锁紧后的受力均匀，

　　不会出现应力集中导致的螺栓断裂风险。该结构既可以适配铸造工艺的批量生产，也能满足锻造工艺的定制化生产需求，不同工艺下仅需调整局部壁厚参数即可实现性能与成本的平衡，对于改装厂商的选型、结构设计人员的方案参考都有实际的工程价值，建模过程中还原了所有装配相关的关键尺寸，可直接用于干涉检查、装配模拟等前期开发环节。
