Deutsch AS006-05SN-HE圆形连接器

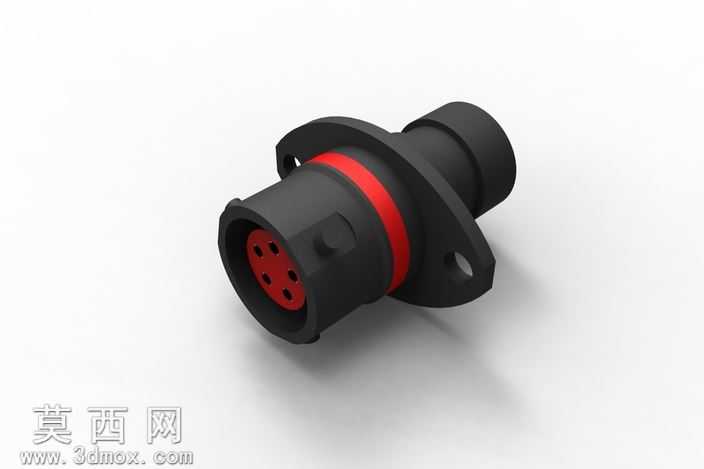

本模型为Deutsch AS006-05SN-HE圆形连接器，建模过程严格遵循实物测绘尺寸，在SolidWorks中采用自顶向下的设计思路完成全参数化建模，首先通过旋转凸台命令构建连接器主体的基础轮廓，精准还原法兰安装盘的定位孔位、壳体的阶梯式腔体结构，以及插合端的导向卡位结构，确保各部件的装配公差符合工业接插件的设计规范。建模阶段对插合端面的5芯插孔布局做了精准阵列，还原插孔绝缘基座的红色嵌件结构，同时对壳体外侧的红色密封胶圈做了独立实体建模，还原胶圈的环形卡槽配合结构，保证密封结构的装配关系与实物完全一致。材质渲染阶段，连接器主体外壳采用哑光黑色工程塑料材质，调整材质粗糙度参数还原工业尼龙材质的磨砂质感，红色密封胶圈采用丁腈橡胶材质，设置合适的反光度与弹性质感表现，插孔内部的导电端子采用金属铜材质，添加轻微的金属反光与做旧质感，法兰安装面做了细微的合模线细节处理，提升模型的真实感。结构设计上完整还原了该款连接器的法兰固定式安装结构，壳体外侧的防滑卡位、插合端的防呆定位凸台均做了细节刻画，内部腔体预留了线缆穿入的空间结构，可直接用于整机布线的装配模拟。该模型同时导出了STEP与IGES通用格式，可适配多数三维设计软件的导入需求，适用于纳斯卡测试等恶劣工况下的电气连接系统装配仿真、布线设计演示以及产品宣传渲染使用，模型各部件可独立拆分编辑，方便设计人员根据实际需求调整安装尺寸、孔位参数，快速完成适配不同安装场景的改型设计。
