双柄混水厨房冷热水龙头结构设计

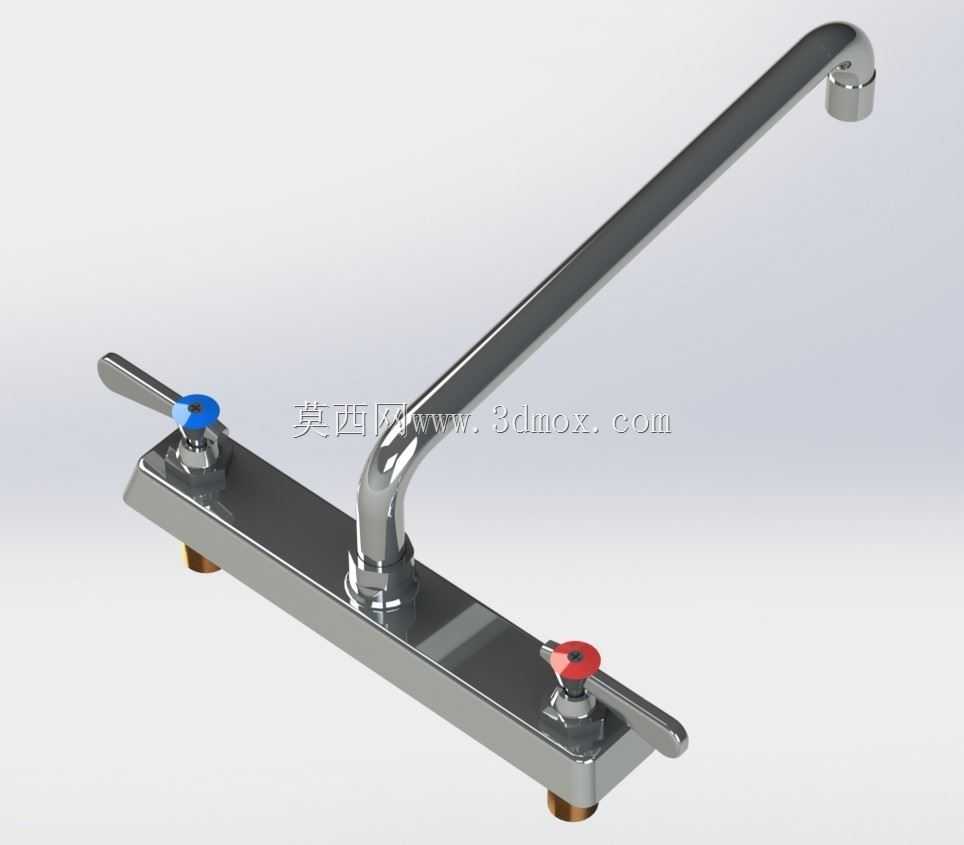

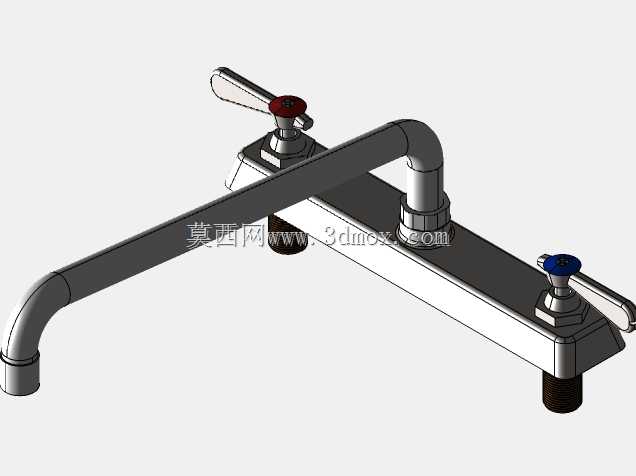

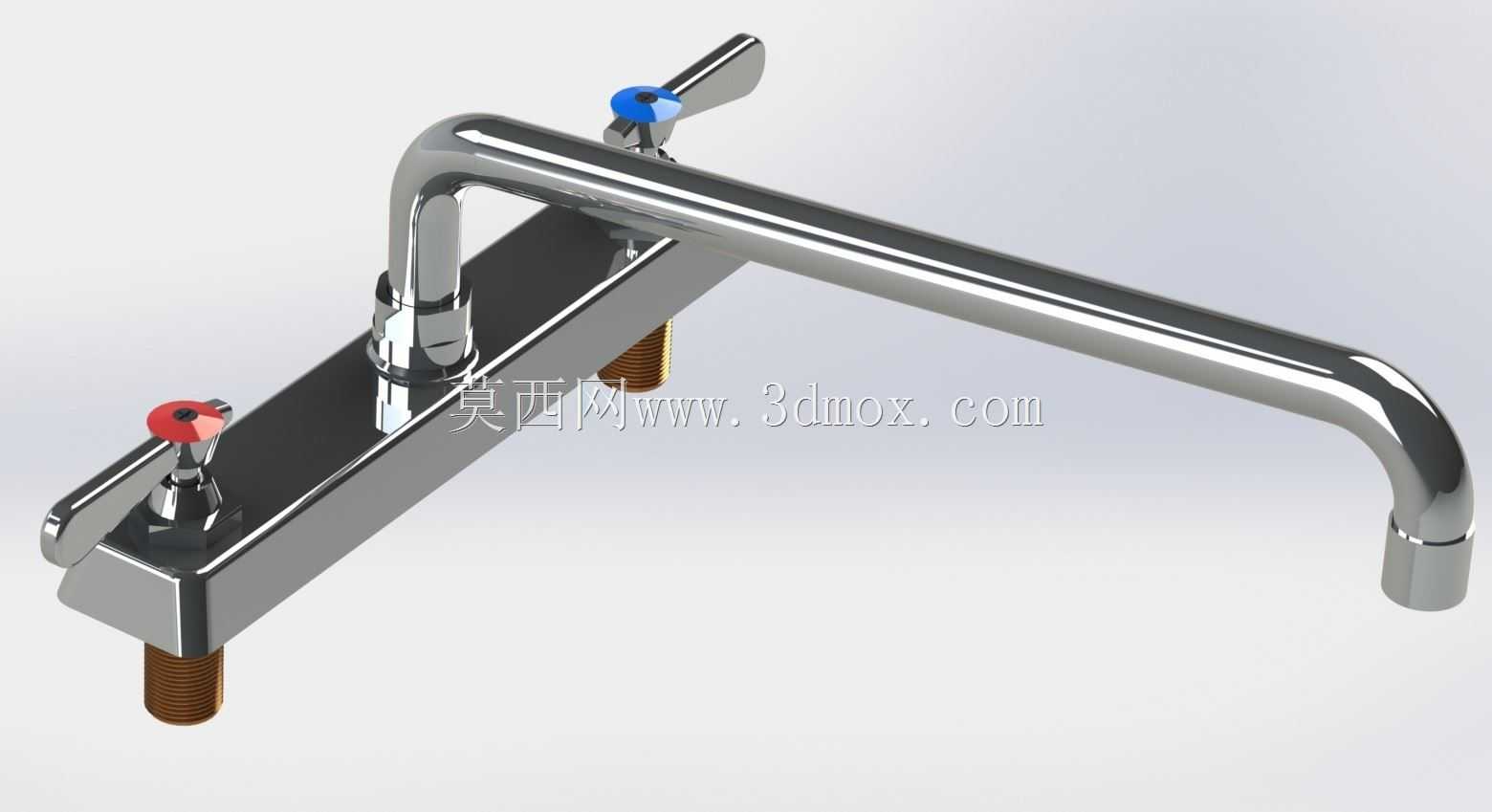

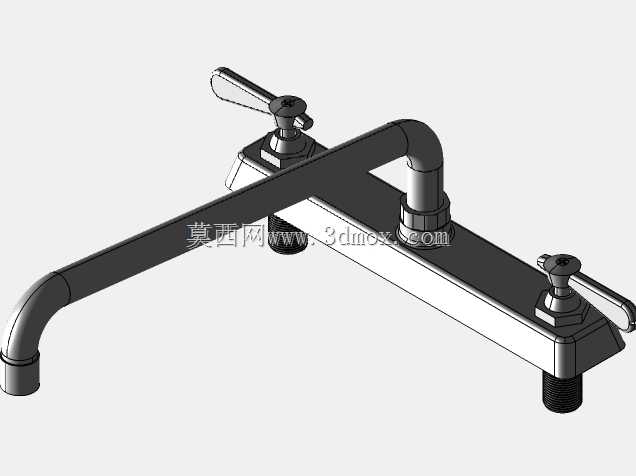

这款双柄混水结构的出水装置，主要适配商用后厨、公共餐饮区的多槽洗涤场景，长摆臂出水嘴可覆盖更大的水槽操作范围，满足同时对两个相邻槽位供水的使用需求，相比普通家用单柄龙头，双把手独立控温的结构能在高频次开关水的场景下保持更稳定的温度设定，避免反复调节冷热水比例的操作冗余。从结构设计逻辑来看，主体采用长条形黄铜基材底座，底部预留两个标准外螺纹进水接头，适配台盆常规开孔间距，安装时从台盆下方通过锁紧螺母固定，底座上的两个阀芯安装位分别对应冷热水管路，阀芯采用常规陶瓷密封结构，手柄上的红蓝标识直接对应冷热水管路，操作时无需额外辨识即可快速调节对应水路的开度。出水管采用可旋转的长悬臂结构，根部与主体连接处设置旋转密封结构，可在水平方向180度范围内摆动，出水嘴末端加装起泡器结构，出水时可混入空气形成柔化水流，减少洗涤过程中的水花飞溅，同时降低出水噪音。设计过程中优先考虑了商用场景的耐用性需求，主体壁厚控制在1.8mm以上，可承受常规市政供水的1.6MPa静压测试，表面采用多层镀铬处理，镀层厚度满足盐雾测试要求，可在潮湿的厨卫环境中长期使用不出现锈蚀脱落。安装边界方面，底座总长度适配双孔台盆的标准孔距，底部进水接头的外螺纹规格匹配常规4分供水软管，安装时台盆开孔直径范围在32-35mm即可适配，底座下方预留的锁紧空间高度不小于60mm即可完成固定，出水管抬起后的总高度控制在220mm左右，不会与水槽上方的置物架、挡水板产生干涉，悬臂展开后的最大出水半径可达300mm，覆盖常规双槽水槽的全部洗涤区域。从功能特性上看，双把手独立控制的结构相比单柄混水阀，在冷热水压波动的场景下温度调节精度更高，当其中一路水压出现波动时，可单独微调对应手柄的开度快速修正出水温度，适合后厨这种需要长时间稳定出水温度、频繁开关水的使用场景，阀芯的操作扭矩控制在0.2-0.5N·m之间，长期使用不会出现手柄卡涩、关不严漏水的问题，旋转出水管的阻尼设置适中，摆动时不会出现自行移位的情况，也不会因为阻尼过大导致操作费力。建模过程中对各部件的装配间隙做了精准控制，阀芯与主体安装位的配合公差控制在H7/g6级别，保证密封件压缩量处于合理区间，既不会因为压缩量过大导致操作卡涩，也不会因为压缩量不足出现渗漏，旋转部位的密封件采用耐磨丁腈橡胶材质，可承受上万次旋转循环不出现密封失效，表面镀铬层的抛光粗糙度达到Ra0.8以下，保证外观光亮的同时不易附着油污，日常擦拭即可完成清洁。
