禧玛诺Alfine8速内齿轮花鼓结构设计

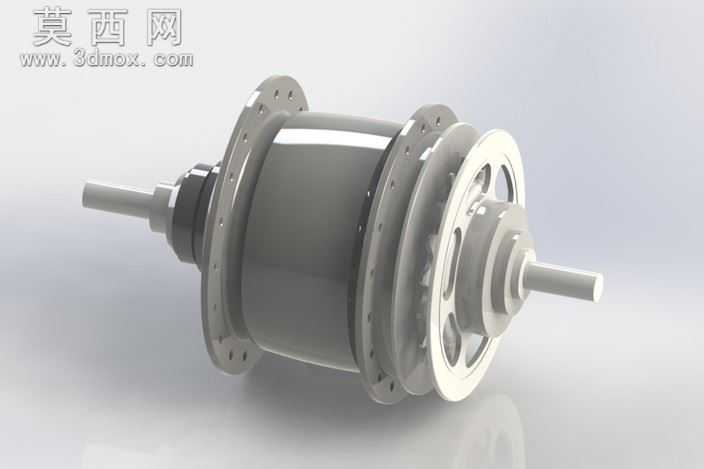

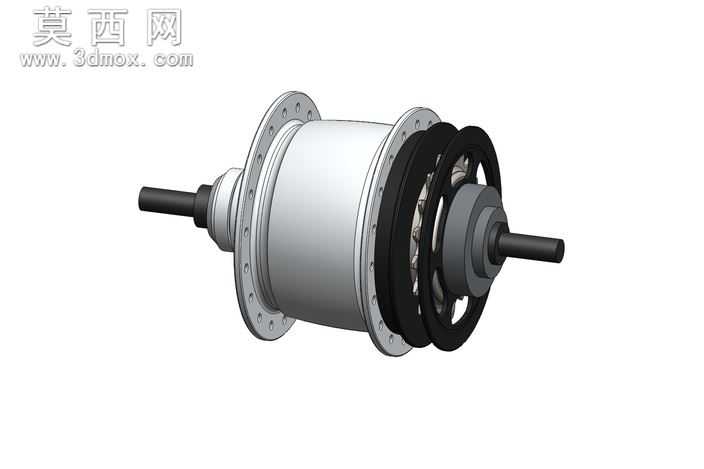

本模型为禧玛诺Alfine系列8速内齿轮花鼓，也就是自行车内变速轮毂的三维结构设计，建模过程围绕内变速系统的核心传动逻辑展开，完整还原了花鼓壳体、轴心、多级行星齿轮组、离合机构、密封端盖与辐条法兰的整体装配关系。建模阶段优先保证核心传动链的尺寸精度，对行星齿轮的齿形参数、各级传动的啮合位置、换挡机构的卡位结构做了精准还原，确保整体装配逻辑与实物一致，可直观展示内变速花鼓封闭壳体内的动力传递路径。材质渲染上，花鼓主体壳体采用哑光银灰色金属材质模拟铝合金锻造壳体的质感，轴心与传动齿轮采用亮面金属质感表现钢材的加工特性，外侧的密封胶圈、换挡驱动环采用黑色哑光橡胶与工程塑料材质区分，不同部件的材质质感差异清晰，可直观分辨结构件、传动件与密封件的功能分区。结构设计上，该内变速花鼓将全部变速齿轮结构封闭在花鼓壳体内部，相比传统外变速系统具备更好的防水防尘性能，维护周期更长，8级变速的齿比范围可覆盖城市通勤、休闲骑行的多数使用场景，模型还原了花鼓两端的轴杆安装结构、辐条连接法兰的孔位分布，可直接用于自行车整车的传动系统装配验证。需要说明的是，本模型重点还原核心传动结构与外部安装尺寸，塔基内部的细小棘爪、弹簧等细碎零件未做完全模拟，chainline即链线尺寸与外部安装尺寸做了精准还原，可用于结构原理展示、整车装配匹配参考、相关传动结构的设计参考，帮助设计人员理解内变速花鼓的集成化设计思路，即通过行星齿轮组的多组啮合切换实现不同齿比输出，同时将全部传动结构封闭在轮毂内部，大幅提升传动系统的环境适应能力。
