异形流线型PET饮用水包装瓶结构设计

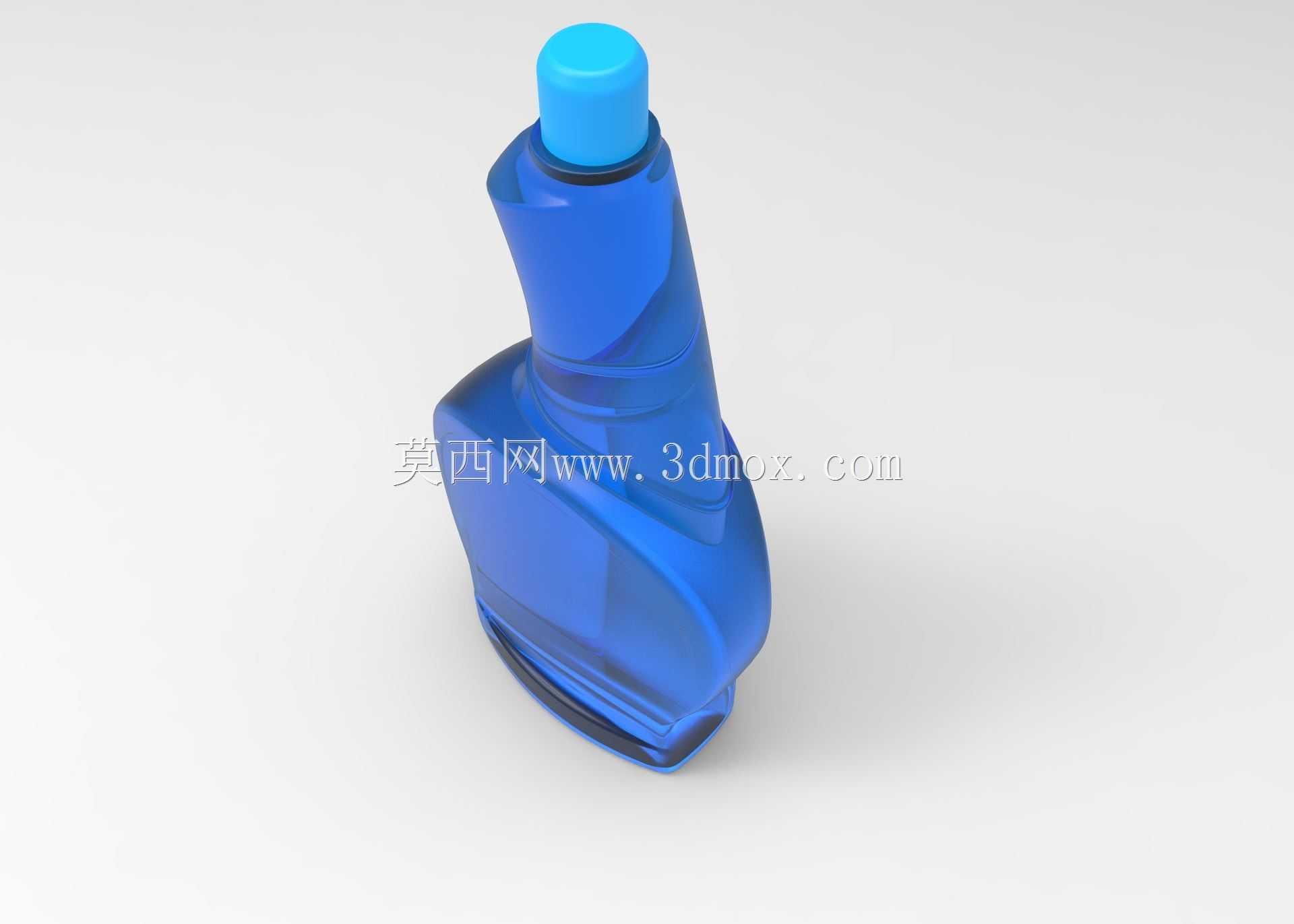

日常快消品的液态包装领域里，PET材质吹塑成型的容器始终占据着极大的应用份额，尤其是瓶装饮用水、碳酸饮料、功能性饮品的终端包装，这类容器的设计从来不是只做外观造型那么简单，每一处曲面、每一段壁厚变化、每一个结构细节，都要同时兼顾吹塑工艺可行性、灌装线适配性、运输堆叠强度、终端握持手感、内容物密封性能多个维度的要求。这次的瓶型设计采用了非对称的流线型扭曲瓶身，没有沿用常规圆瓶或者方瓶的对称结构，瓶身从肩部位置开始做螺旋状的曲面收束，一直延伸到瓶底位置，这种曲面设计首先考虑的是用户单手握持时的贴合度，常规圆柱瓶在握持时容易因为瓶身表面凝结的冷凝水打滑，而扭曲形成的自然曲面凹陷刚好能贴合手掌的指腹弧度，不需要额外做防滑筋结构就能提升握持摩擦力，同时连续的曲面过渡也不会在吹塑过程中出现应力集中的问题，避免成型后瓶身局部壁厚过薄导致的承压不足。瓶盖部分采用了标准的螺纹旋合结构，搭配顶部的密封内塞，螺纹的牙距、牙高都沿用了行业通用的瓶装水口径标准，能够直接适配现有绝大多数灌装线的旋盖头，不需要企业额外更换灌装设备配件，降低新品落地的改造成本；瓶盖侧面做了竖直的防滑齿纹，齿纹的深度和间距都经过反复调整，既保证用户拧开时的摩擦力足够，不会出现手滑拧不动的情况，也不会因为齿纹过于尖锐导致握持时的不适感。瓶身的壁厚设计遵循了吹塑工艺的壁厚分布规律，肩部和底部这两个容易出现应力集中的区域做了局部加厚处理，瓶身中部因为有扭曲曲面的加强作用，壁厚可以适当减薄，在保证整体承压能力满足灌装后堆叠、运输要求的前提下，尽可能减少PET原料的用量，符合轻量化包装的行业趋势。瓶底采用了内凹的花瓣式结构，这种结构一方面能够提升瓶身垂直方向的承压能力，避免灌装后堆码时出现瓶底鼓胀导致的放置不稳，另一方面内凹的结构也能让吹塑成型时的料流分布更均匀，减少底部成型缺陷的出现概率。从灌装线适配的角度来看，这个瓶型的最大外轮廓尺寸控制在常规瓶装水的标准范围内，能够适配现有输送线的护栏间距、贴标机的瓶身夹持范围、装箱机的抓头尺寸，企业如果要投产这个瓶型，只需要更换对应的吹塑模具，不需要对整条灌装生产线做大规模改造。从运输堆叠的角度考虑，扭曲的瓶身曲面在堆叠时，上下层瓶身之间的接触面积比光滑圆柱瓶更大，配合底部的内凹结构，堆叠时的防滑性能更好，运输过程中不会因为车辆颠簸出现整垛瓶体滑移倒塌的问题。从用户使用的角度出发，瓶身的扭曲弧度刚好适配普通人单手握持的角度，不管是手持行走还是运动中握持饮用，都能稳定抓握，不会轻易滑落；瓶口的密封结构经过反复验证，倒置、挤压都不会出现漏液问题，满足日常携带的使用需求。整个建模过程中，所有曲面都采用G2连续过渡，没有尖锐的棱角或者突变的曲面，一方面是保证吹塑成型时料流能够顺畅填充整个模腔，不会出现局部缺料或者壁厚不均的问题，另一方面连续的曲面也让瓶身的光影效果更流畅，终端陈列时的视觉辨识度更高，能够在货架上快速吸引消费者的注意力。建模时也充分考虑了后续做结构仿真、吹塑工艺仿真的需求，所有曲面都没有破面、重叠面，能够直接导入仿真软件做壁厚分析、承压分析、跌落仿真，不需要额外做几何修复工作，能够大幅缩短新品开发的周期。
