花键配合旋转联轴器传动组件

项目分类:3D模型 发布时间:2021-10-16 ID:320938
  • 花键配合旋转联轴器传动组件
  • 花键配合旋转联轴器传动组件
  • 花键配合旋转联轴器传动组件

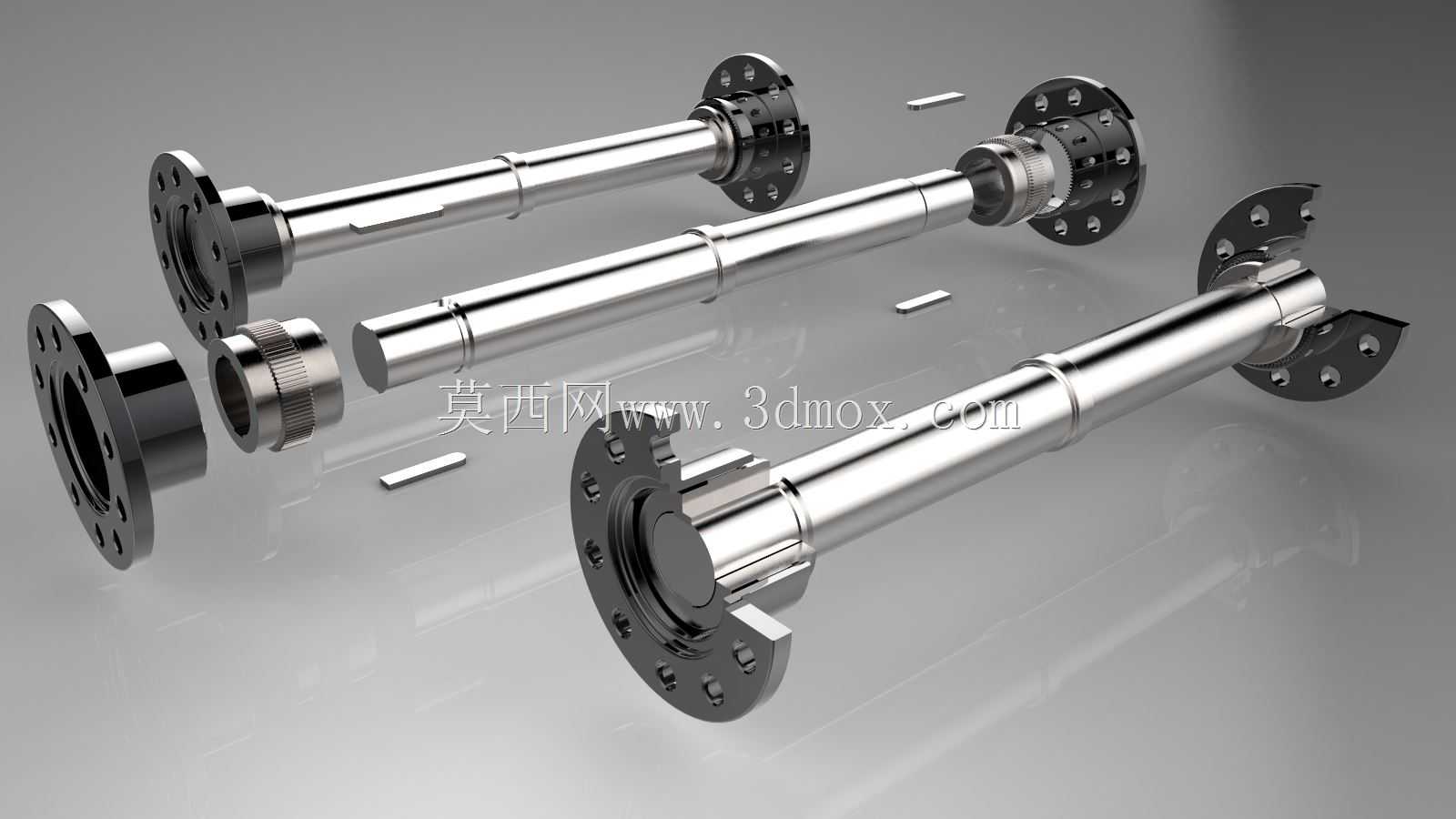

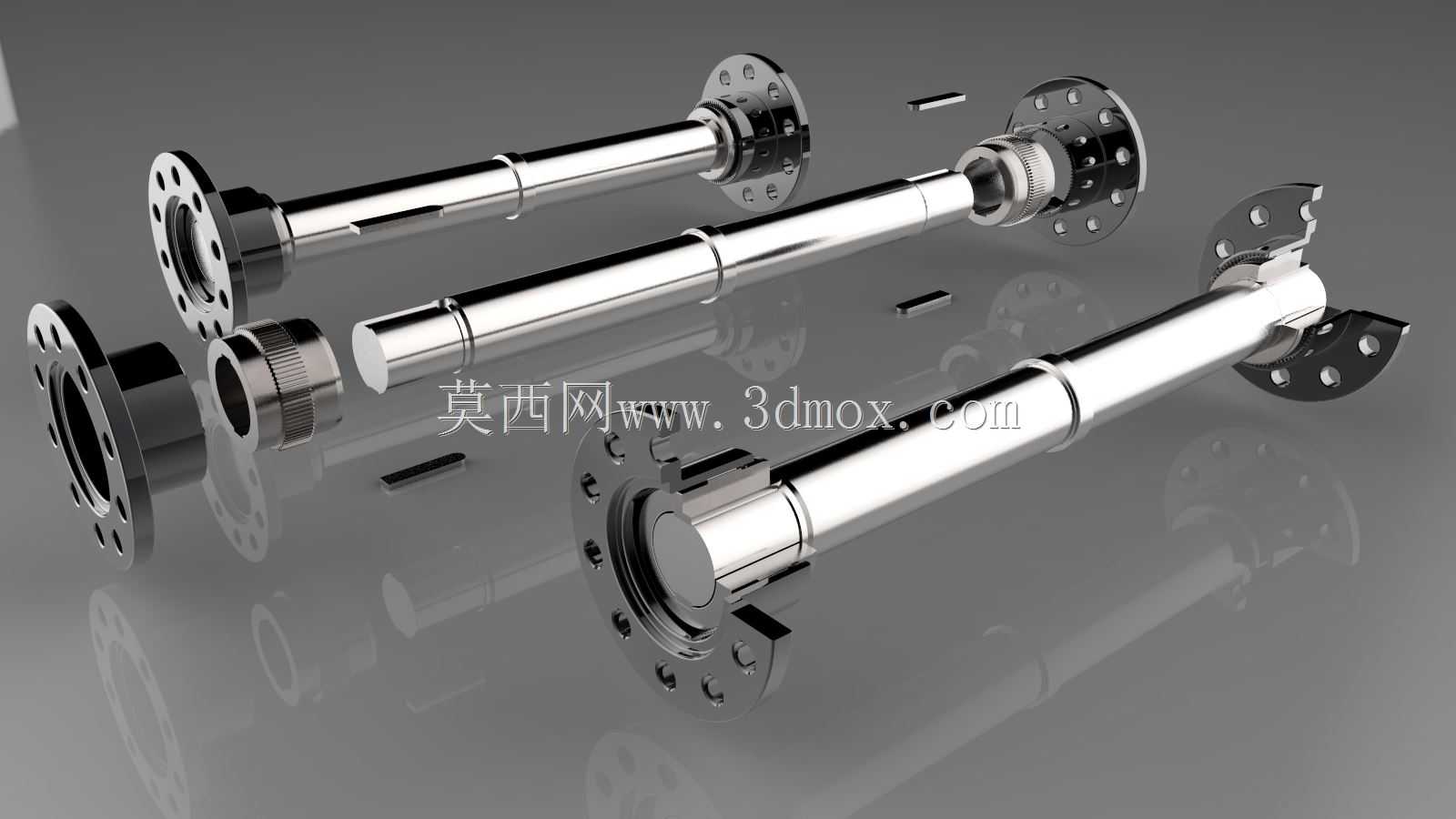

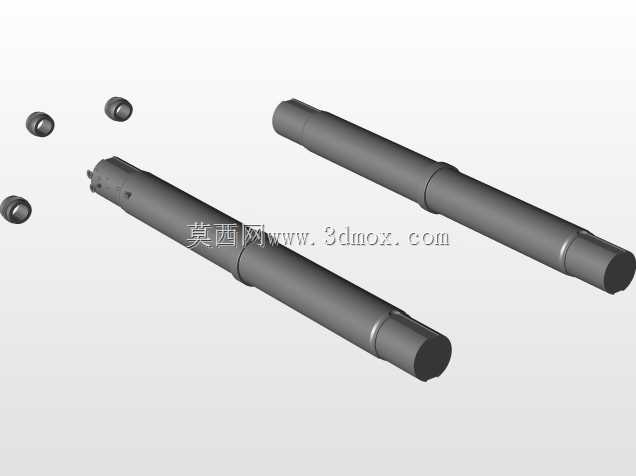

这类带花键配合的旋转联轴器组件,主要应用在需要补偿两轴安装同轴度误差、同时传递大扭矩的传动链路中,常见于工业传动系统、重型设备动力输出端、精密测试台架的轴系连接部位,区别于普通刚性联轴器,花键副的加入让轴系在传递扭矩的同时,可允许一定范围的轴向窜动,抵消设备运行过程中因热胀冷缩、机架形变带来的轴系位移,避免轴端承受额外的附加弯矩,延长轴承与动力端的使用寿命。从结构设计来看,组件包含多组不同长度的传动轴体,轴端采用法兰盘结构作为安装对接面,法兰盘上均匀分布螺栓过孔,可与对接端的法兰盘通过螺栓组实现刚性锁紧,保证扭矩传递过程中连接面不发生相对滑移;轴体中段加工有外花键齿,与配套的内花键套形成滑动配合,花键齿采用渐开线齿形设计,相比矩形花键,渐开线齿的齿根强度更高,对中精度更好,在频繁正反转的传动工况下,齿面受力更均匀,不易出现应力集中导致的齿根断裂问题。设计过程中首先需要确定轴系的额定传递扭矩,以此反推花键的模数、齿数以及有效配合长度,保证花键副的接触应力在材料许用范围内,避免重载下出现齿面压溃、胶合失效;法兰盘的厚度与螺栓孔分布圆直径需要匹配对接端的安装尺寸,螺栓孔的数量与孔径根据螺栓强度等级计算确定,保证连接副的抗剪承载力满足最大扭矩下的载荷要求,同时法兰端面需要加工定位止口,与对接端的止口配合实现轴系的初步对中,降低安装过程中的找正难度。轴体的外形尺寸设计需要兼顾传动刚度与临界转速,长轴类零件需要校核轴的挠度,避免运行转速接近轴系临界转速引发共振,轴身的台阶过渡处采用圆角过渡,减少应力集中,花键加工段的轴径与光轴段的轴径差控制在合理范围,避免台阶处出现强度薄弱点;安装边界方面,法兰端的安装面需要保证与轴中心线的垂直度公差,否则锁紧后会造成轴系偏斜,引发运行振动,花键副的配合间隙需要根据轴向窜动的补偿量确定,既要保证滑动顺畅,又不能间隙过大导致传动过程中出现冲击,花键套与轴的配合表面需要做硬化处理,提升表面耐磨性,适配长期往复滑动的使用需求。在实际设备选型应用中,这类组件可根据安装跨距选择对应长度的轴体,不同长度的轴体适配不同的轴系安装间距,无需额外定制转接件,法兰端的通用化安装尺寸可适配多数标准动力输出端与负载端的连接接口,花键副的可滑动特性也让安装过程中无需强制保证两轴的轴向安装尺寸精度,降低现场安装的调试难度,尤其适合安装空间受限、机架易产生形变的大型设备传动场景。轴体表面采用精加工处理,配合面的粗糙度控制在合理范围,降低配合面的摩擦阻力,减少滑动过程中的磨损,法兰盘与轴体采用一体式加工结构,相比焊接式连接,一体式结构的同轴度更好,强度更高,不存在焊接变形带来的精度误差,可适配更高转速的传动工况。组件中配套的平键类零件可作为辅助扭矩传递部件,在部分需要额外周向限位的安装场景下使用,进一步提升连接的可靠性,整体结构没有冗余设计,所有结构特征都服务于扭矩传递、误差补偿、便捷安装这几个核心功能,没有多余的装饰性结构,完全从工程实用角度出发完成结构设计,各零件的公差配合都经过严谨计算,可直接用于实际设备的轴系搭建,也可作为同类传动组件设计的参考原型,帮助结构设计人员快速完成联轴器类零件的方案选型与细节优化。
