冶金设备用带轮轴组件结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:320939
  • 冶金设备用带轮轴组件结构设计
  • 冶金设备用带轮轴组件结构设计
  • 冶金设备用带轮轴组件结构设计

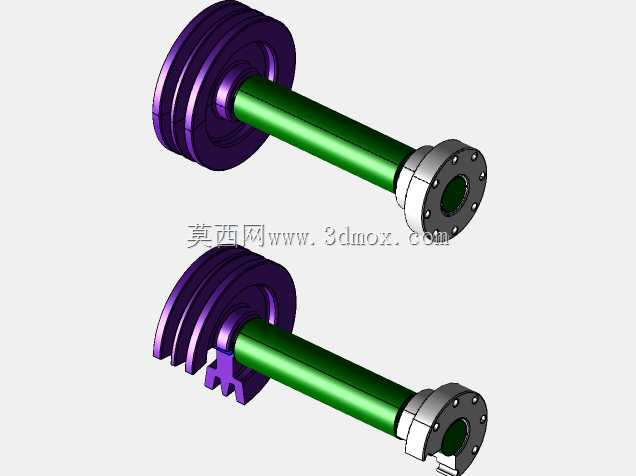

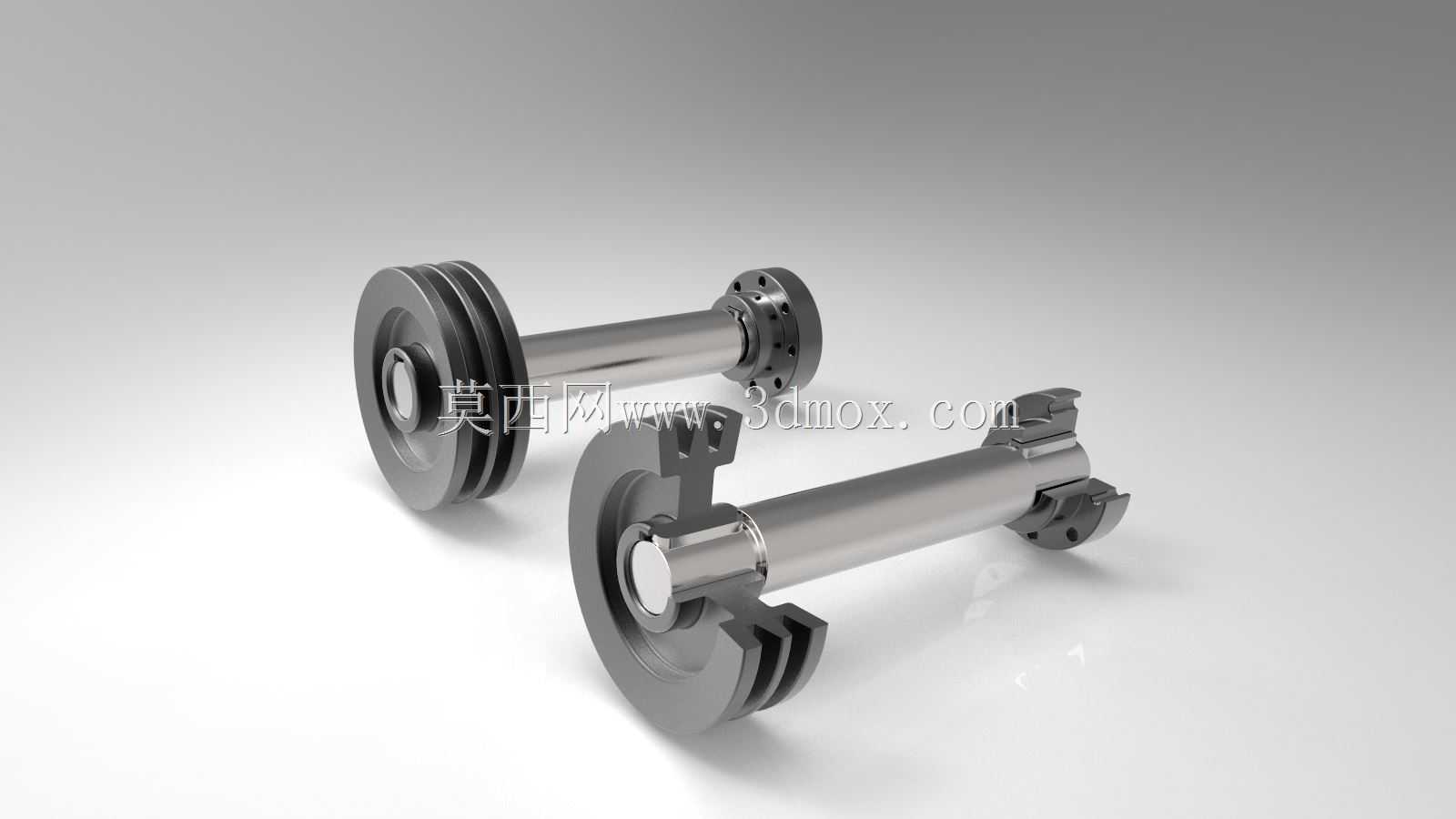

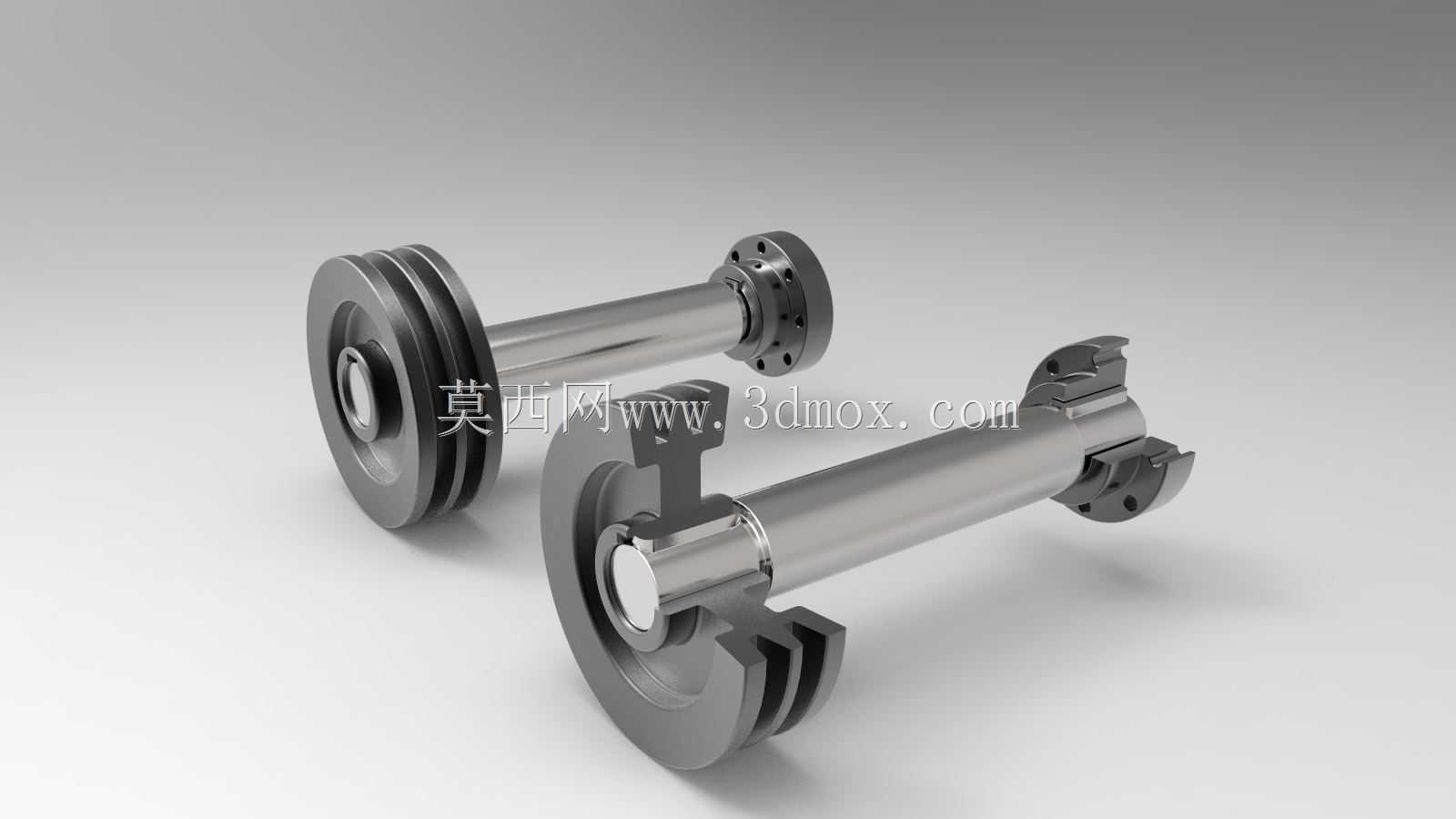

这套带轮轴组件主要应用在冶金轧制生产线的辅助传动工位,承担小载荷扭矩传递、带轮张紧配合的功能,常见于热轧带钢输出段的侧导辊驱动、棒材冷床的辅助拨料传动环节,也可适配玻利维亚、麦加尼卡等海外冶金项目的同规格传动工位改造需求,适配埃杰、康文托系列冶金辅机的安装接口。从结构设计逻辑来看,组件采用轴身一体化承载思路,主轴采用阶梯轴结构,不同轴段分别对应带轮安装位、轴承配合位、输出端连接位,轴肩位置做了R2圆角过渡,避免应力集中导致的轴身断裂,这也是冶金重载传动件设计里的常规细节——毕竟冶金车间连续作业工况下,交变载荷带来的疲劳失效是轴类零件的主要失效形式。带轮部分采用多槽V带轮结构,轮槽尺寸匹配标准B型三角带,轮缘做了动平衡去重处理,单侧轮辐位置预留了拆卸螺纹孔,方便后期维护时不用敲击轮体就能完成带轮拆卸,避免损伤轴面配合精度。输出端采用法兰式连接结构,法兰端面做了定位止口,止口与配合件的配合公差选H7/h6间隙配合,既能保证安装时的同轴度要求,又不会因为过盈量太大导致装配困难,法兰上的连接螺栓孔采用铰制孔设计,传递扭矩时靠螺栓杆承受剪切力,比普通螺栓靠摩擦力传扭的可靠性更高,适合冶金设备频繁启停的工况。安装边界方面,轴身总长度控制在适配标准轴承座的安装跨距,两端轴承位的直径匹配常用的深沟球轴承安装尺寸,带轮安装位的轴段长度比带轮轮毂宽度短2mm,保证带轮锁紧后不会出现轴向窜动;安装时需要注意,带轮的轮槽中心要和驱动端带轮的轮槽中心对齐,偏差不能超过1mm,否则会加剧三角带的磨损,缩短传动带使用寿命。实际使用中,这套组件的功能特性很明确:首先是传动平稳,多槽带轮的设计可以同时传递更大的扭矩,相比单槽带轮不容易出现打滑问题;其次是维护便捷,所有配合面都做了防锈处理,轴端预留了注油通道,可以在不拆解组件的情况下给轴承位置补充润滑脂,适配冶金车间多粉尘、高温度的作业环境,减少日常维护的工作量。设计过程中也考虑了不同工况的适配性,轴身的材质选用45号钢调质处理,硬度控制在HB220-250,既有足够的强度承受扭矩,又有不错的韧性应对冲击载荷;带轮材质选用HT200灰铸铁,铸铁的减震性能比钢材更好,能吸收传动过程中的振动,降低运转噪音,同时铸铁的耐磨性更优,轮槽长时间和三角带摩擦也不容易出现过度磨损。另外,组件上的锁紧结构采用圆螺母加止动垫圈的形式,相比顶丝锁紧的结构,锁紧力更大,不会因为长时间运转出现螺母松动导致带轮移位的问题,止动垫圈的内舌卡在轴身的键槽里,外舌掰进圆螺母的卡槽里,完全杜绝了螺母回转松脱的可能。在现场安装调试的时候,需要先检查轴身各配合面有没有磕碰损伤,轴承安装前要先加注耐高温锂基脂,因为冶金车间的环境温度普遍比普通机加工车间高,普通润滑脂容易在高温下流失,导致轴承干磨失效;带轮安装后要手动盘动检查,确认转动没有卡滞、没有径向跳动超标的问题,再连接三角带调整张紧力,张紧力的控制以手指按压三角带中部下沉10-15mm为宜,过紧会加大轴承的径向载荷,缩短轴承寿命,过松则会出现传动打滑丢转的问题。这套结构也可以根据实际安装需求做小幅调整,比如如果传动载荷更大,可以把带轮槽数增加,或者把轴径加大提升承载能力,如果安装空间受限,也可以在保证强度的前提下缩短轴身非配合段的长度,适配不同的安装空间要求。
