不锈钢耐氧化嵌入式地板集热装置

在商用厨房、洁净车间、恒温恒湿实验室以及需要地面余热回收的特殊工业场景中，地面铺设的集热构件往往需要同时兼顾排水、承重、热交换与耐腐耐氧化多重需求，这款不锈钢材质的地板集热装置，正是针对这类复杂工况完成的结构设计。从实际落地的使用场景来看，这类构件通常嵌入安装在地面找平层内，上表面与完成后的地面保持齐平，既不会阻碍人员通行与小型设备转运，也能在日常使用过程中，通过格栅面板快速导排地面积水，同时借助底部的集热腔体，回收地面散溢的废水余热、环境辐射热量，对接建筑暖通系统实现低位热能的回收利用。

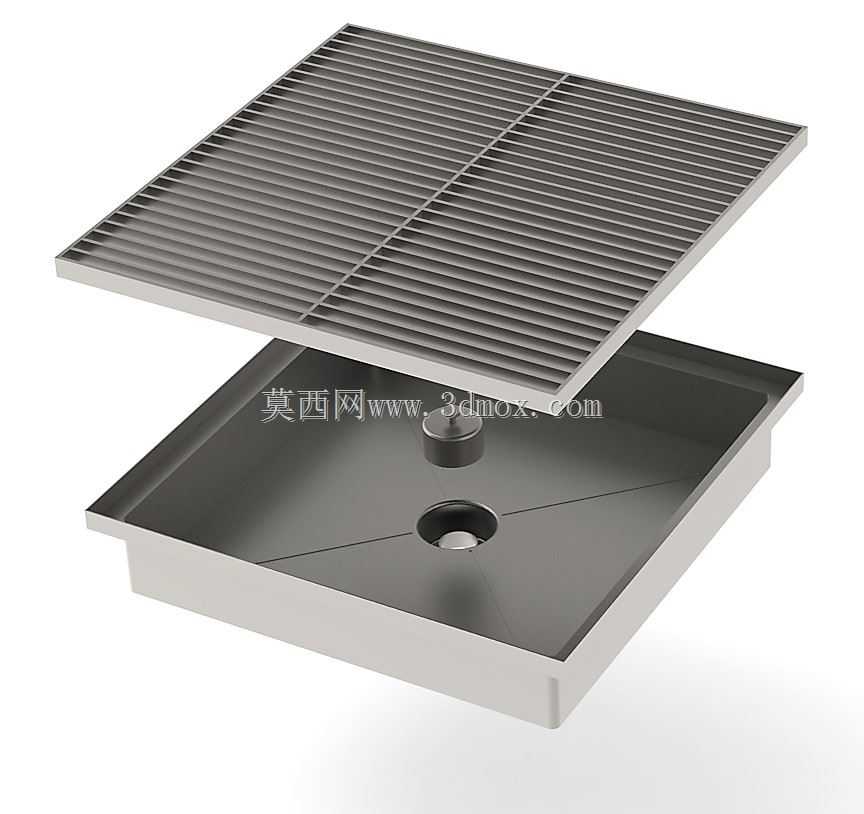

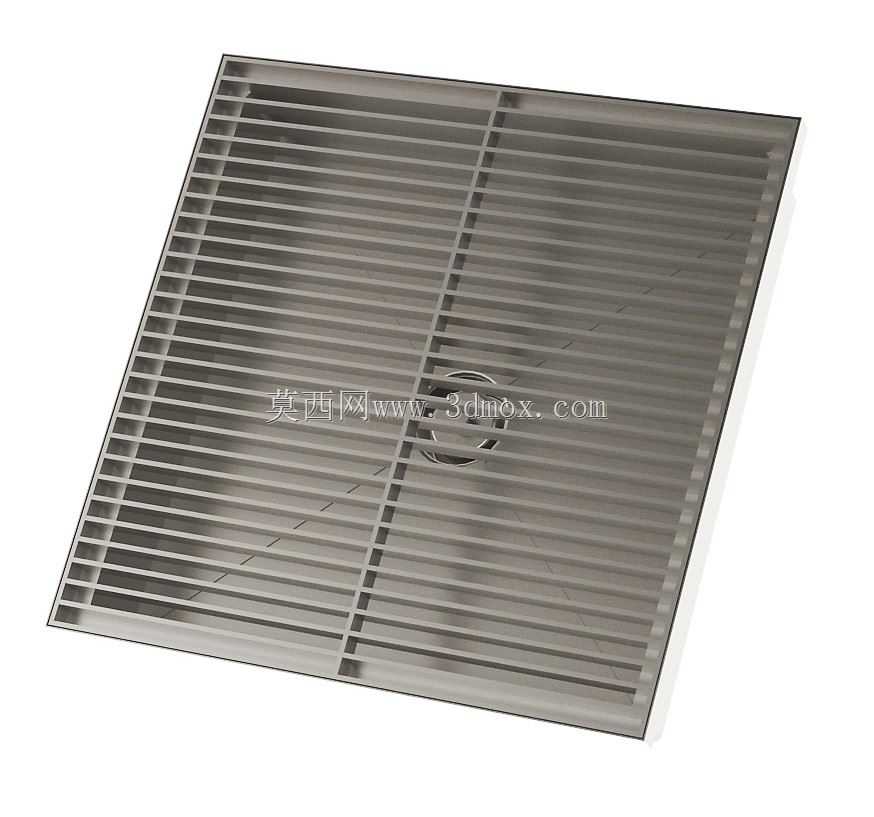

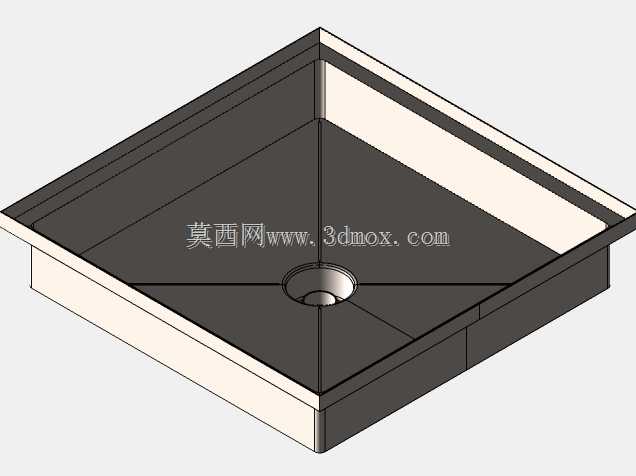

从功能特性上拆解，整套构件分为上下两个核心组成部分，上部的格栅面板采用等间距肋条排布结构，肋条的厚度与间距经过承重校核，既能满足常规人行、轻型推车碾压的强度要求，也能保证足够的通水、通热面积，避免杂物掉落堵塞下部腔体；格栅表面做了钝化耐氧化处理，长期接触水渍、清洁剂、弱腐蚀介质也不会出现锈斑剥落的问题。下部的集水集热腔体采用一体折弯成型的不锈钢槽体结构，槽体内壁设置了导流斜面，所有汇入腔体的液体都会顺着斜面流向预设的排水接口，不会在腔体内形成积液残留，减少长期使用后的异味与腐蚀隐患；腔体内预留的热交换接口，可以对接外部的换热管路，让流经腔体的废水余热通过金属壁面传递给换热介质，实现低品位热能的回收，降低建筑暖通系统的整体能耗。

在设计思路的考量上，首先锚定了嵌入式安装的核心边界条件，槽体的外翻边结构可以直接搭设在地面找平层的预留台阶上，安装时不需要额外做复杂的支撑结构，调整好水平度之后直接完成周边的地面收边即可，后期如果需要检修内部管路或者清理腔体，只需要提起上部的格栅面板就能操作，不需要破坏周边地面结构。格栅与槽体的配合间隙做了限位设计，正常踩踏不会出现格栅移位、翘边的问题，同时预留了微小的活动余量，避免热胀冷缩导致构件变形卡滞。排水接口的位置设置在槽体对角线的低位点，不管安装时存在多么微小的水平度偏差，都能保证腔体内的积液完全排净，不会出现死水留存的问题；热交换接口的位置则避开了排水路径，不会因为水流冲击导致接口松动渗漏。

从安装边界的尺寸适配来看，这类构件通常采用标准化的方形模数设计，可以单块独立安装在局部排水集热点位，也可以多块拼接覆盖大面积的集热排水区域，拼接时相邻槽体的接口可以通过标准管件直接连通，不需要额外定制转接件。槽体的深度控制在常规地面找平层的厚度范围内，不需要额外下挖建筑结构层，适配绝大多数既有建筑改造与新建建筑的地面施工条件；格栅的上表面可以根据实际使用场景做防滑处理或者与周边地面材质做视觉统一，不会破坏空间整体的地面观感。在承重性能的匹配上，肋条的排布密度与槽体的板材厚度，可以根据实际通行荷载做调整，常规人行区域采用标准厚度即可满足使用需求，如果是需要通行重型转运设备的区域，可以通过加密肋条、增加板材厚度的方式提升整体承重能力，不需要改动整体的安装接口与外形尺寸，具备很强的场景适配性。

实际工程应用中，这类集热装置相比传统的普通地面地漏，最大的优势在于将排水功能与余热回收功能整合在了同一个嵌入式构件内，不需要在地面分别预留排水点位与集热构件安装位，减少了地面施工的开孔数量，也降低了多构件拼接带来的渗漏风险。不锈钢材质的选用，从根源上解决了潮湿工况下的氧化锈蚀问题，长期使用不需要频繁做防腐维护，构件的整体使用寿命远高于普通铸铁或者镀锌材质的同类地面构件。在结构细节上，格栅的肋条边缘做了圆角处理，不会对通行人员的鞋底造成过度磨损，也避免了尖锐边缘带来的磕碰安全隐患；槽体的所有折弯内角都做了圆弧过渡，清理时不会出现卫生死角，非常适配对卫生条件要求较高的食品加工车间、中央厨房这类场景。
