新版螺杆式制冷压缩机三维结构设计

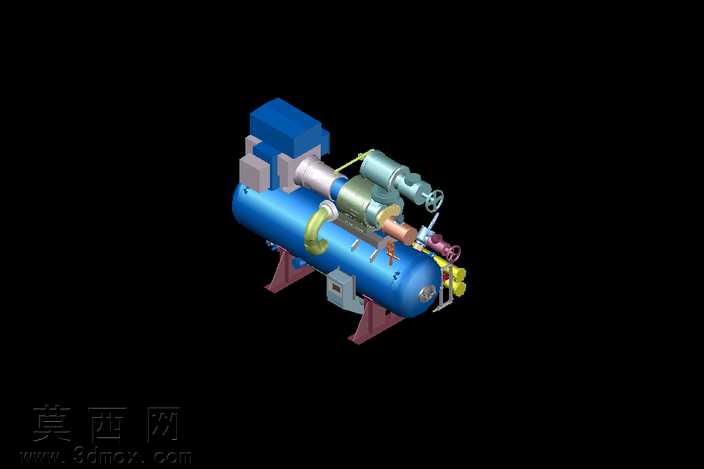

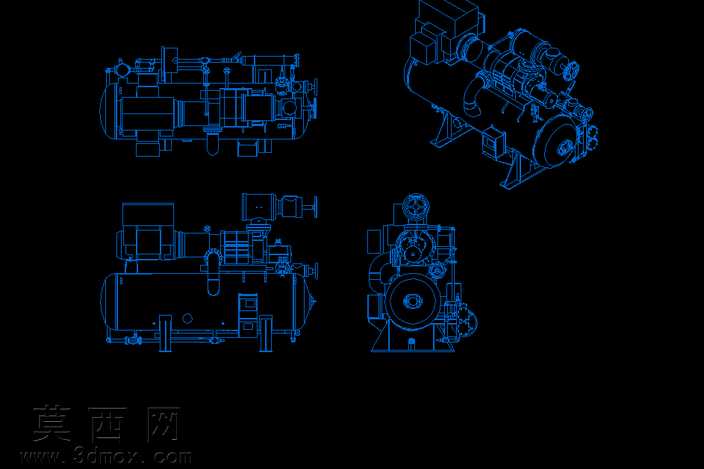

本模型为1080版本螺杆式压缩机的完整三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体布局骨架的搭建，明确主机、储液筒体、驱动单元、阀组管路、支撑机架的空间位置与装配约束关系，再逐一对各子部件进行精细化建模，确保所有零部件的装配间隙、配合公差符合实际工业生产的设计要求。模型完整还原了螺杆式压缩机的核心结构：卧式储液筒体采用薄壁回转体建模，表面设置了液位计接口、检修口、管路连接法兰等细节结构，筒体外部的加强筋、安装支座均按照实际受力结构设计，还原了焊接支座的支撑形态；主机压缩段清晰呈现了阴阳螺杆转子的啮合装配关系，转子外部的机壳、端盖、密封结构均做了细节还原，同时建模还原了能量调节滑阀的驱动结构，直观展示螺杆压缩机的容量调节结构逻辑；驱动端的电机连接座、联轴器结构完整呈现，还原了电机与主机的传动连接关系；机组上的各类控制阀件，包括截止阀、安全阀、调节阀以及连接管路均按照实际管路走向完成布管建模，不同管径的管路、弯头、接头细节清晰，管路上的压力表、手轮等附属零件也做了精细化还原。材质与渲染阶段，针对不同部件赋予了对应工业材质：储液筒体采用蓝色工业烤漆材质，还原真实设备的漆面质感，金属管路、阀件采用抛光金属与铸钢材质区分，密封件、手轮采用非金属工程塑料与橡胶材质，支撑机架采用红棕色防锈漆材质，通过材质区分清晰展现不同部件的功能属性；渲染阶段采用等轴测视角展示整机结构，通过合理的光影设置突出各部件的轮廓与装配关系，清晰呈现机组的整体布局。整个模型结构完整，装配逻辑清晰，可用于压缩机结构教学、产品方案展示、管路布局校验等场景，完整还原了螺杆式压缩机的整机结构特征与各部件的连接关系，能够直观展现螺杆压缩机的工作原理与结构组成。
