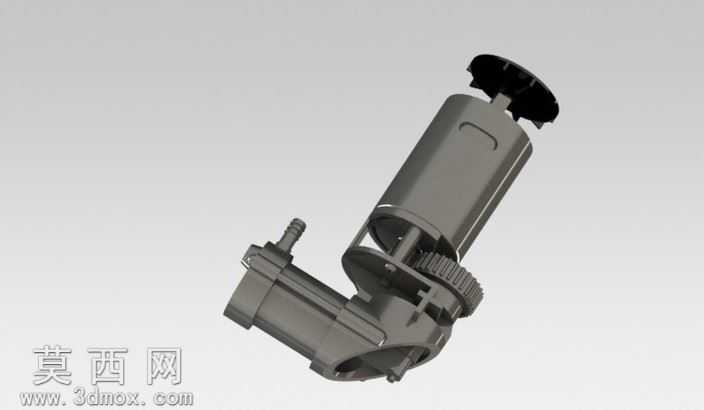

250psi微型活塞式压缩机结构三维模型

本模型为额定工作压力250psi的微型压缩机三维结构设计，建模过程中严格遵循微型往复活塞式压缩机的工程设计规范，先通过参数化草图绘制完成核心部件的轮廓定义，再通过拉伸、旋转、扫掠等基础建模特征搭建整体装配骨架，针对核心的活塞缸体、传动齿轮、驱动电机安装位、出气接头等关键结构，采用自顶向下的装配设计思路，保证各部件之间的装配公差符合微型气动产品的设计要求。模型对传动结构做了精细化还原：包含与驱动电机输出端配合的传动齿轮组、实现往复运动的曲柄连杆机构、带密封槽的活塞腔体、侧置式快插出气接头、顶部进气过滤安装座等细节结构，所有配合面均预留了合理的装配间隙，可直接用于装配干涉检查与运动仿真验证。材质渲染阶段，针对不同部件的实际应用材质做了区分：缸体与金属结构件采用哑光铸铝材质，还原压铸铝合金零件的表面质感；传动齿轮采用增强尼龙材质，添加细微的磨砂纹理表现工程塑料的表面特征；密封件采用黑色丁腈橡胶材质，调整粗糙度参数表现橡胶的哑光漫反射特性；电机外壳采用拉丝金属材质，还原微型直流电机的金属外壳质感。设计过程中充分考虑了微型压缩机的实际应用场景，整体结构紧凑，将驱动电机、传动机构、压缩腔体集成在同一安装支架上，在保证250psi输出压力的结构强度前提下，尽可能压缩整体体积，适配小型气动设备、便携充气装置、小型气动工具的配套使用需求。模型完整还原了产品的装配层级，各零件可单独导出用于工程图生成，也可直接导入运动仿真模块，模拟电机驱动下齿轮传动、活塞往复压缩气体的完整工作过程，可用于微型压缩机产品的方案验证、结构优化、教学演示等场景。
