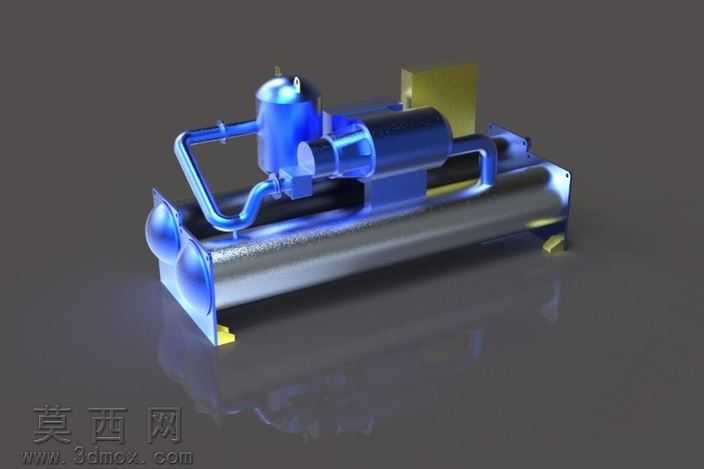

250RT约克螺杆式冷水机组三维结构设计

本模型采用SolidWorks完成全参数化三维建模，完整还原250RT约克冷水机组的真实工业结构，建模过程严格遵循商用螺杆式冷水机组的实际生产尺寸比例，对机组核心构成部件进行了精细化的特征还原。模型整体采用卧式布局，左侧为集成式阀组端板，端板上的管路接口、紧固螺栓均按照真实产品的排布逻辑进行阵列建模，每一处接口的倒角、螺栓的六角特征都做了细节处理，避免模型出现生硬的直角拼接问题。中部的卧式换热筒体采用黑色哑光材质模拟真实的保温层外覆效果，筒体上方依次排布螺杆压缩机主体、气液分离罐体、电控箱体组件，其中压缩机的吸气排气弯管采用扫掠特征完成建模，管路的弯折半径完全匹配工业管路设计规范，气液分离罐顶部的安全阀、视液镜接口都做了独立的特征建模，电控箱体的散热筋条、柜门接缝细节也通过拉伸切除特征完成还原。右侧的机组支撑脚采用折弯钣金的建模逻辑，还原了真实安装脚的螺栓过孔、加强折边结构，保证模型的结构合理性。材质渲染阶段，针对不同部件做了区分化的材质赋予：压缩机壳体采用铸钢哑光金属材质，还原铸件表面的细微颗粒质感；管路部件采用抛光不锈钢材质，调整反射参数模拟金属管路的真实反光效果；电控箱体采用冷轧钢板喷塑材质，添加细微的磨砂纹理避免塑料感过重；换热筒体的保温层采用橡塑保温材质，调整粗糙度参数还原保温材料的哑光漫反射特性；端板阀组采用锻钢材质，添加轻微的做旧质感模拟工业设备的真实使用观感。设计过程中优先保证各部件的装配逻辑正确，所有管路接口与对应部件的连接位置无错位，支撑结构的受力布局符合重型工业设备的设计逻辑，模型可直接用于制冷系统方案展示、设备安装布局模拟、制冷原理教学演示等场景，各部件均保留建模参数，可根据实际项目需求调整尺寸参数，适配不同冷量的同系列机组改型设计需求。
