扬声器用圆片形铁氧体磁体结构设计

在民用消费电子、专业扩声设备的声学换能结构中，铁氧体磁体是动圈式扬声器核心的磁路供能部件，其结构精度、磁性能一致性直接决定扬声器的换能效率、频响曲线平直度与失真度控制水平。这类圆片形带中心凸台的铁氧体磁体，主要适配中小功率全频扬声器、高音单元的磁路装配需求，在桌面音响、车载扬声器、公共广播音柱、便携式扩音设备中应用广泛，相比钕铁硼磁体具备成本可控、耐温耐候性强、抗退磁能力稳定的优势，适合大批量量产的民用声学产品选型。

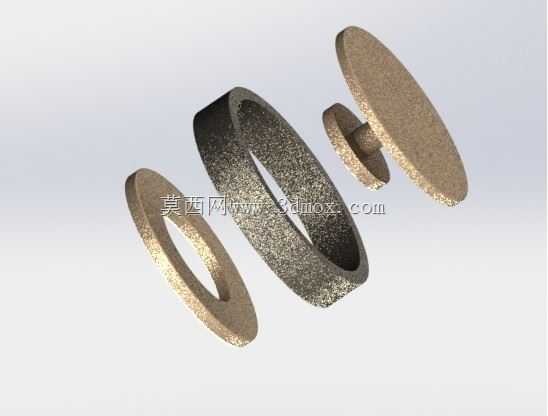

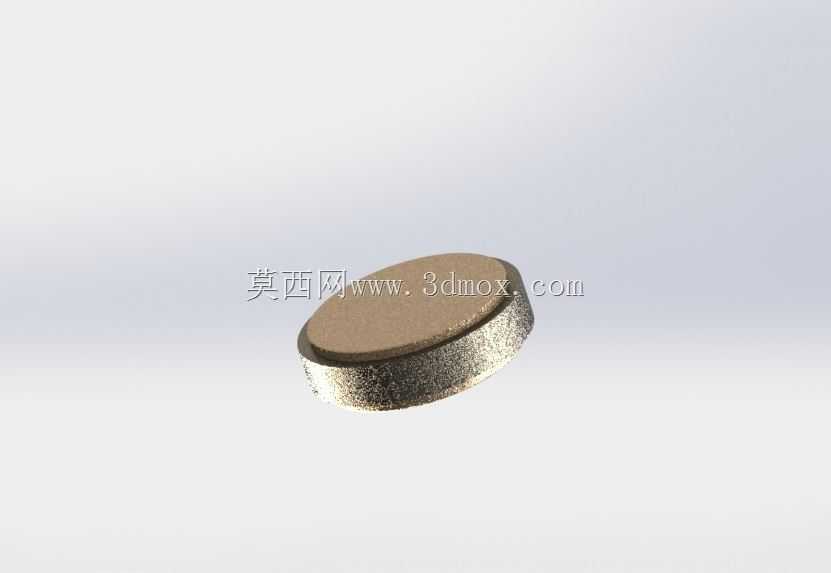

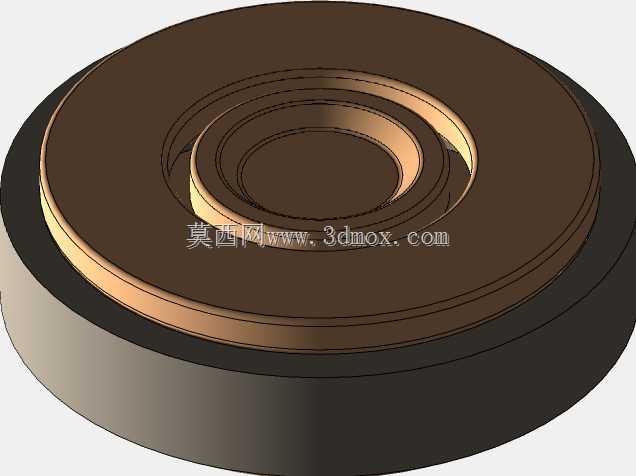

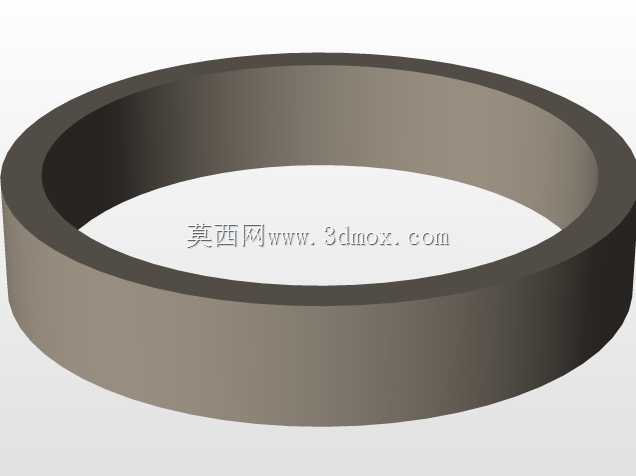

从实际装配逻辑来看，该磁体采用同轴双层圆片结构，外层为等厚环形磁钢基体，中心凸起的圆柱台为磁路定位结构，设计时需严格控制中心凸台与外圆环的同轴度公差，常规量产要求同轴度不超过0.05mm，避免后续装配时与T铁、华司的配合出现偏心，导致磁隙不均匀引发的音圈擦圈问题。磁体的轴向厚度需匹配对应扬声器的磁隙高度设计，常规适配3-5英寸全频单元的该类磁体，总厚度控制在3-6mm区间，中心凸台高度比外圆环低0.2-0.3mm，为华司的压装预留定位间隙，同时保证磁路工作气隙的磁场强度均匀分布在800-1200Gs区间，满足中小功率单元的驱动力需求。

磁体的外径尺寸需与扬声器盆架的安装定位槽严格匹配，常规设计中外圆直径公差控制在h7级，既保证压装时不会因过盈量过大导致磁体碎裂，也不会因间隙过大出现装配后磁路偏移的问题。铁氧体材质本身属于粉末烧结成型的硬磁材料，烧结后的形位公差存在一定离散性，因此三维建模阶段就需要预留后续磨加工的余量，外圆、上下端面、中心凸台的加工余量通常设置在0.15-0.2mm，保证烧结后通过无心磨、平面磨工序即可达到装配精度要求。建模时还需注意磁体的边缘倒角设计，外圆上下棱边、中心凸台的棱边都需要设置0.2mm的圆角或C0.2倒角，一方面避免烧结后出现应力集中导致的崩边缺角，另一方面减少装配时锋利棱边划伤音圈引线、振膜辅助配件的风险。

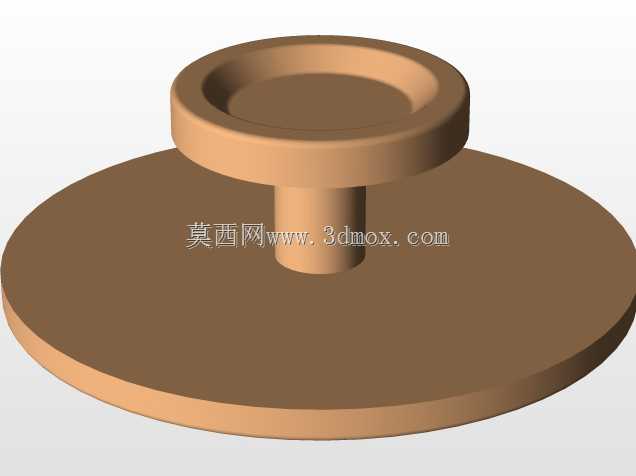

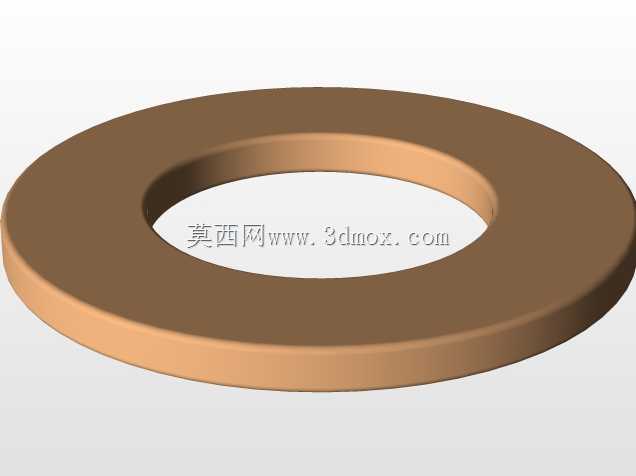

从磁路设计的角度出发，该结构的中心凸台并非单纯的定位结构，其直径尺寸直接决定磁路的中心磁极面积，需与配套T铁的中心柱直径完全匹配，保证磁力线尽可能集中在音圈工作的环形气隙内，减少漏磁。建模时需要同步匹配对应华司的内孔尺寸，华司内孔与中心凸台的配合间隙控制在0.1mm以内，既保证装配顺畅，也能避免漏磁增大导致的灵敏度下降。实际选型过程中，这类磁体的重量也是需要考量的参数，同性能规格下铁氧体磁体的重量比钕铁硼磁体重3-4倍，因此在便携类声学产品中应用时，需要平衡磁性能与整机重量的关系，通过调整中心凸台的高度、外圆环的径向厚度来优化磁路效率，在保证气隙磁场强度达标的前提下尽可能减小磁体体积，降低整机负重。

在生产装配环节，该磁体的上下端面平行度公差需控制在0.03mm以内，否则压装华司与T铁后会出现磁隙倾斜，导致音圈上下运动时受力不均，引发谐波失真增大的问题。建模阶段就需要将平行度、平面度的形位公差要求融入结构设计中，避免后续量产时出现批量精度不合格的问题。此外，铁氧体磁体的烧结收缩率是建模时必须考虑的工艺参数，不同配方的锶永磁铁氧体烧结收缩率在12%-15%区间，需要根据合作供应商的实际工艺参数调整建模的毛坯尺寸，保证烧结后的毛坯尺寸落在磨加工余量范围内，减少原材料浪费与加工工时。

这类磁体除了扬声器领域应用外，也可适配小型直流电机的定子磁路、磁吸定位工装的永磁部件，但核心应用场景仍集中在声学换能领域，其结构设计的核心逻辑是在满足磁性能要求的前提下，尽可能简化结构、降低加工难度、提升装配良率，适配大批量自动化装配的生产需求。建模过程中无需设计复杂的异形结构，所有特征均为回转体结构，可通过旋转特征快速生成主体，再补充倒角、公差标注即可，结构的简洁性也能减少烧结过程中的变形概率，提升成品率。
