履带式多用途移动机器人基座结构设计

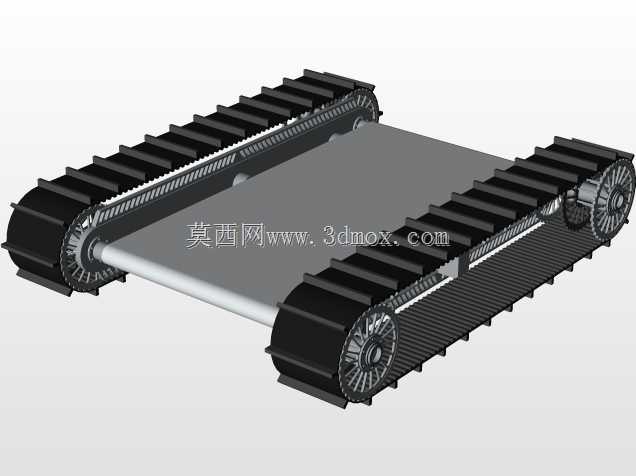

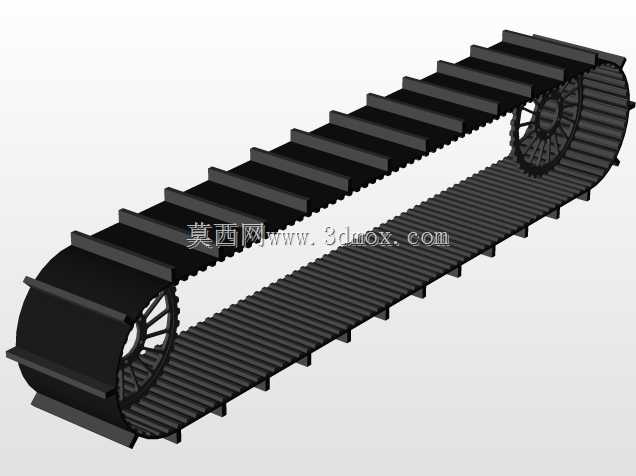

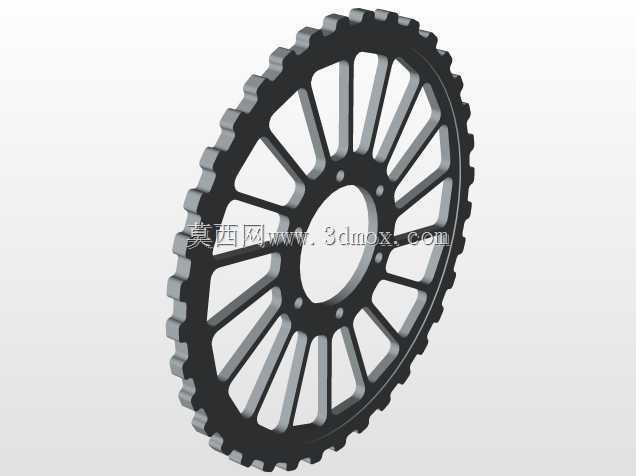

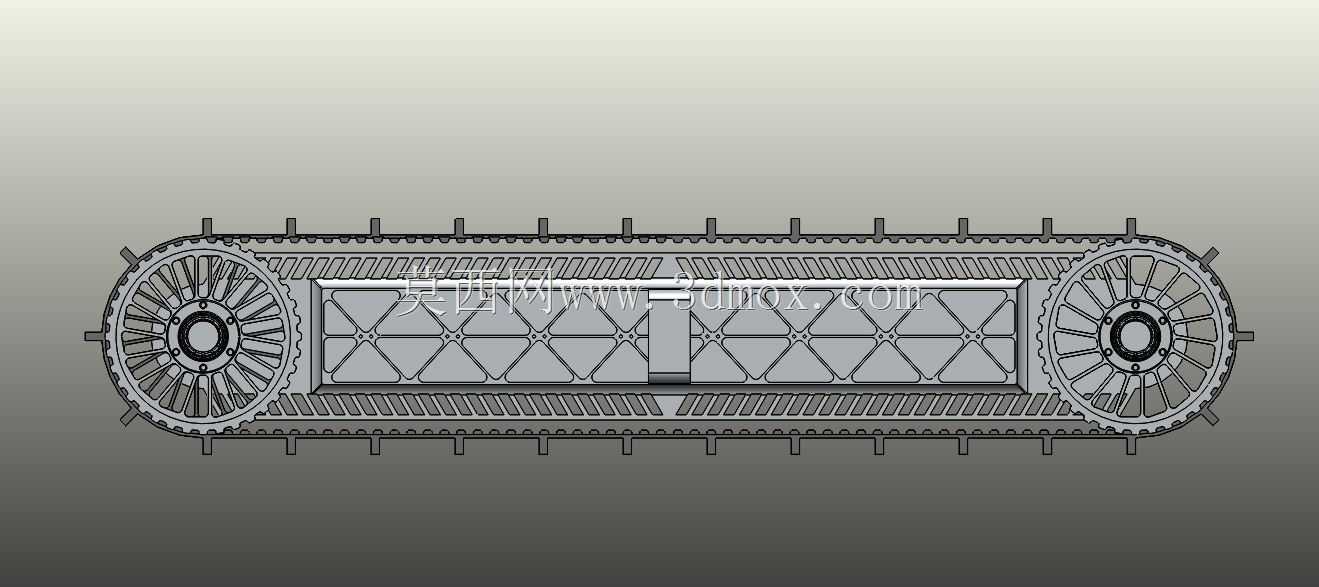

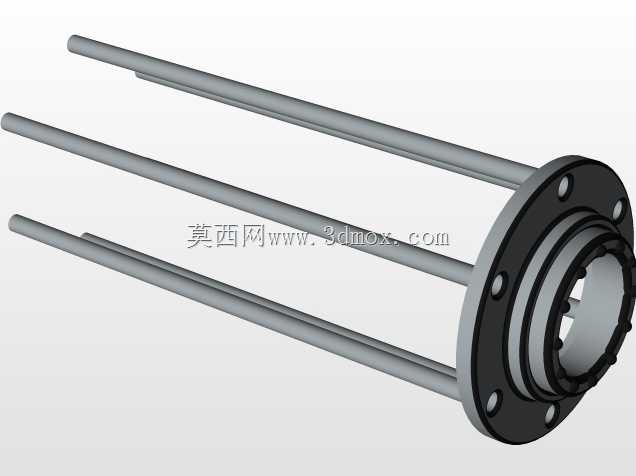

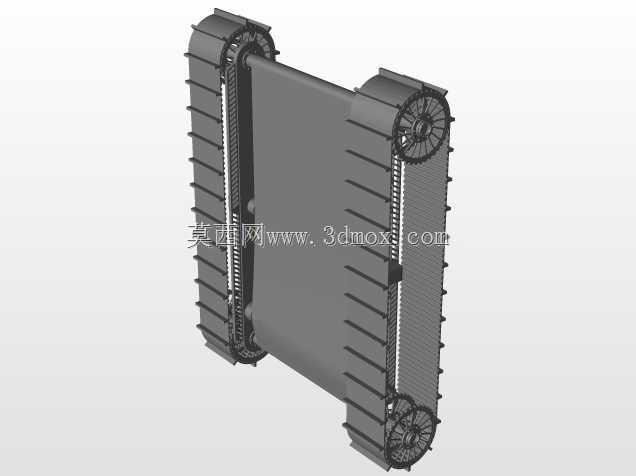

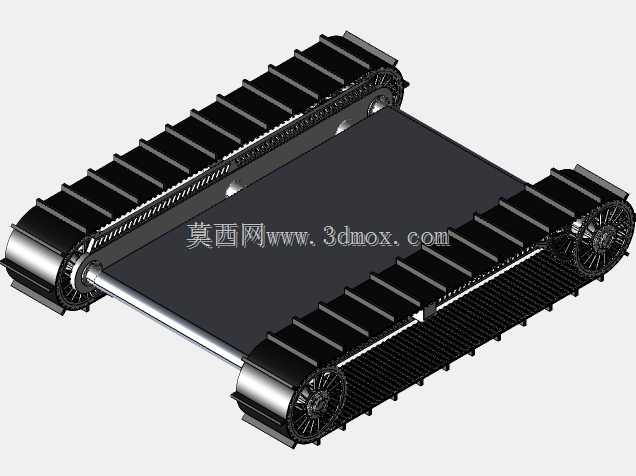

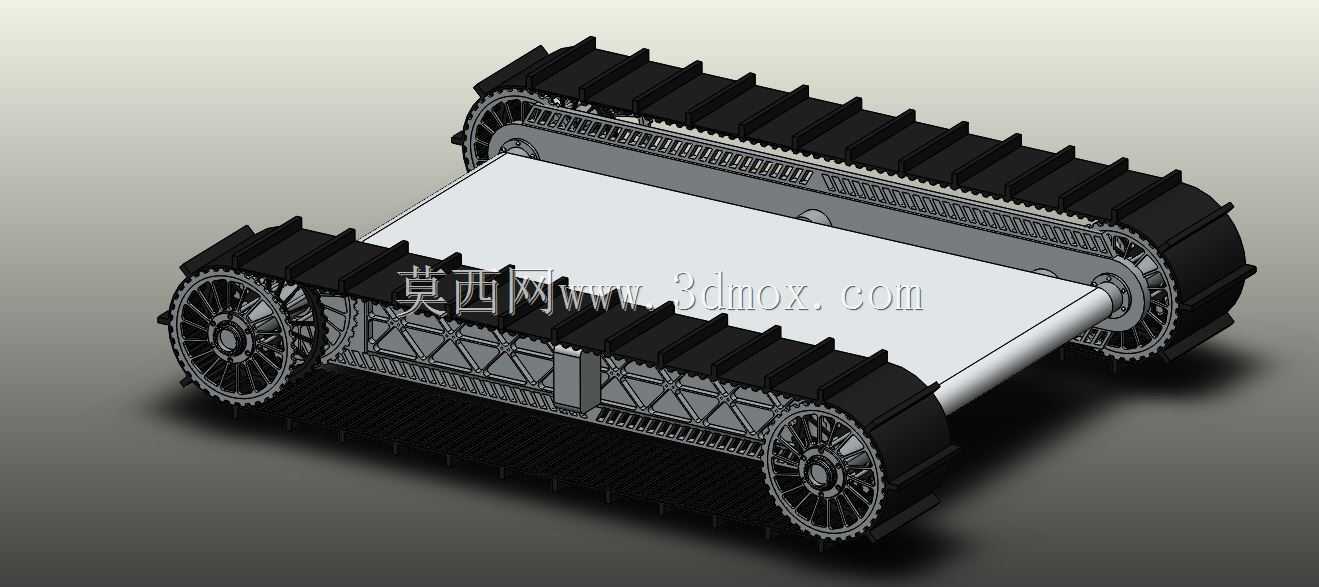

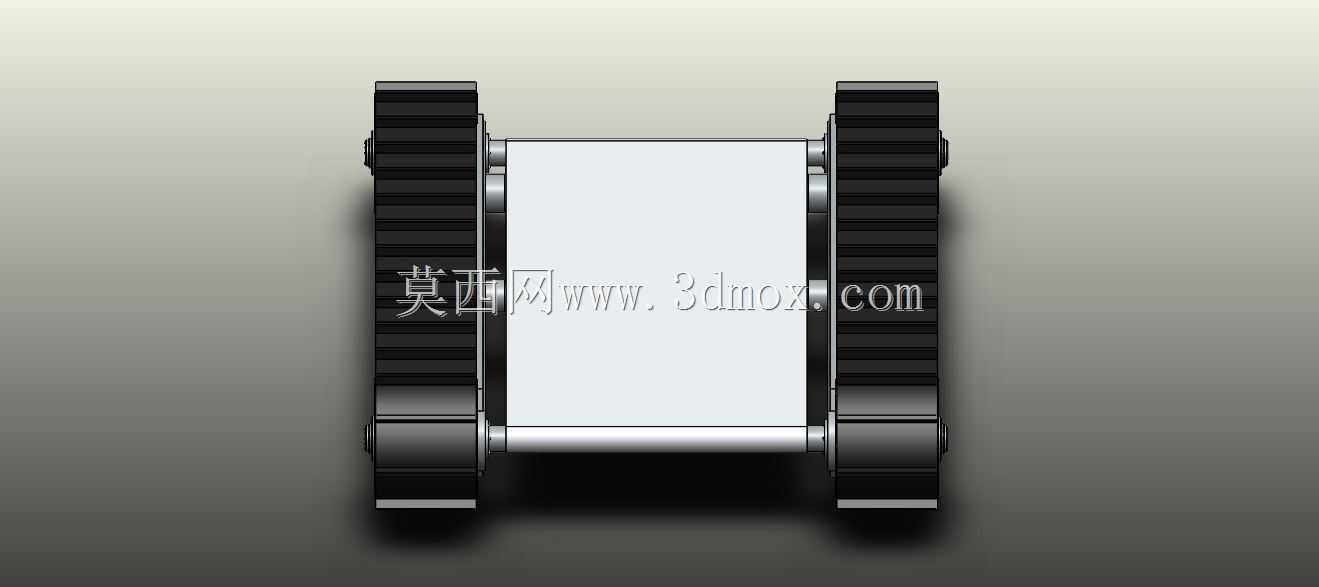

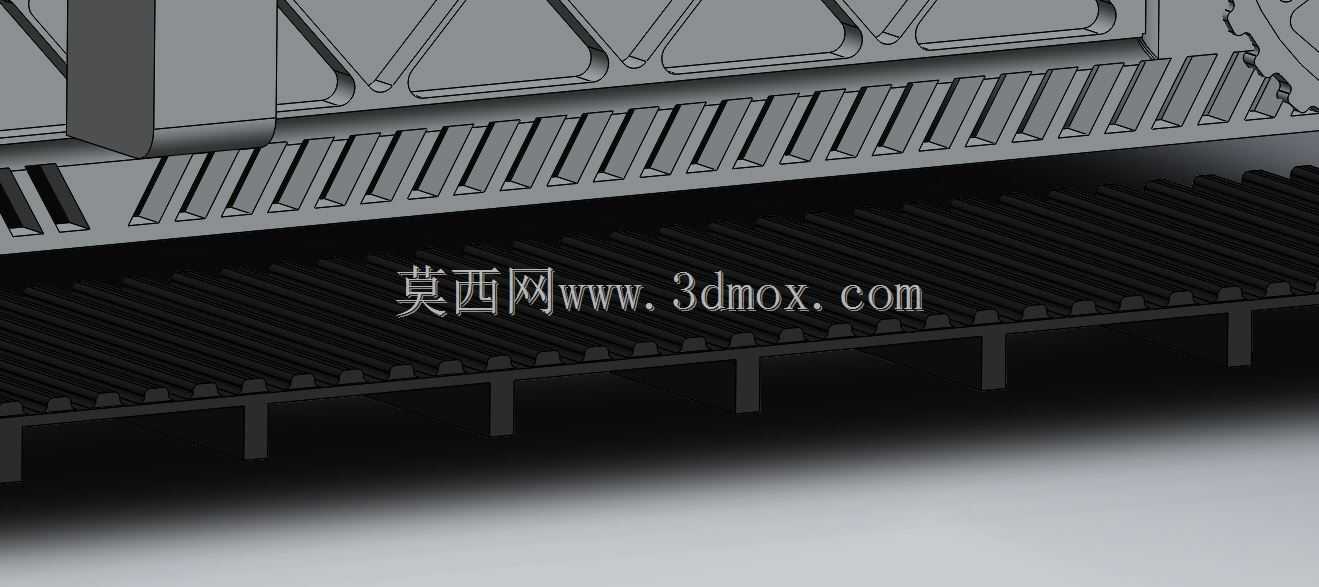

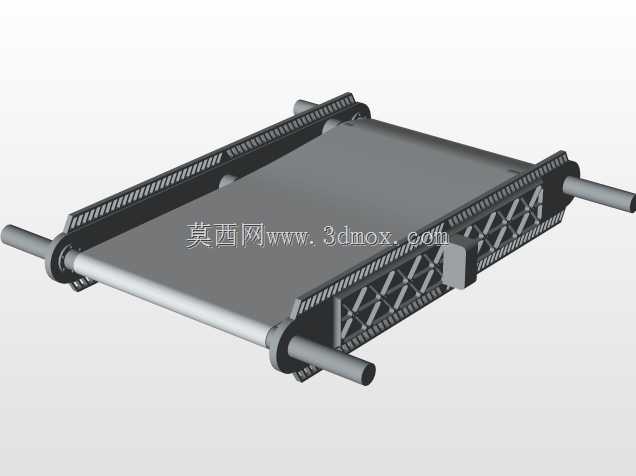

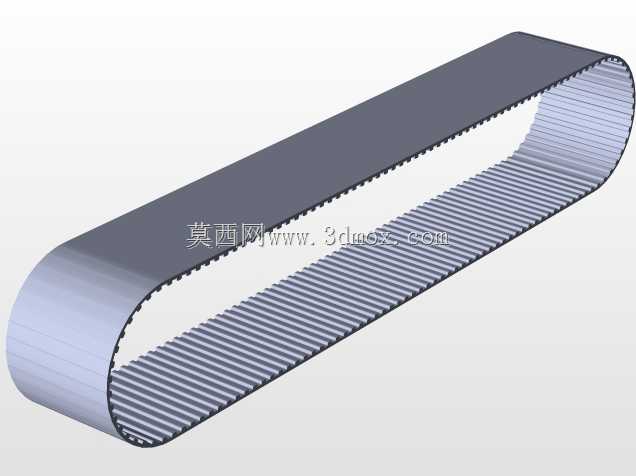

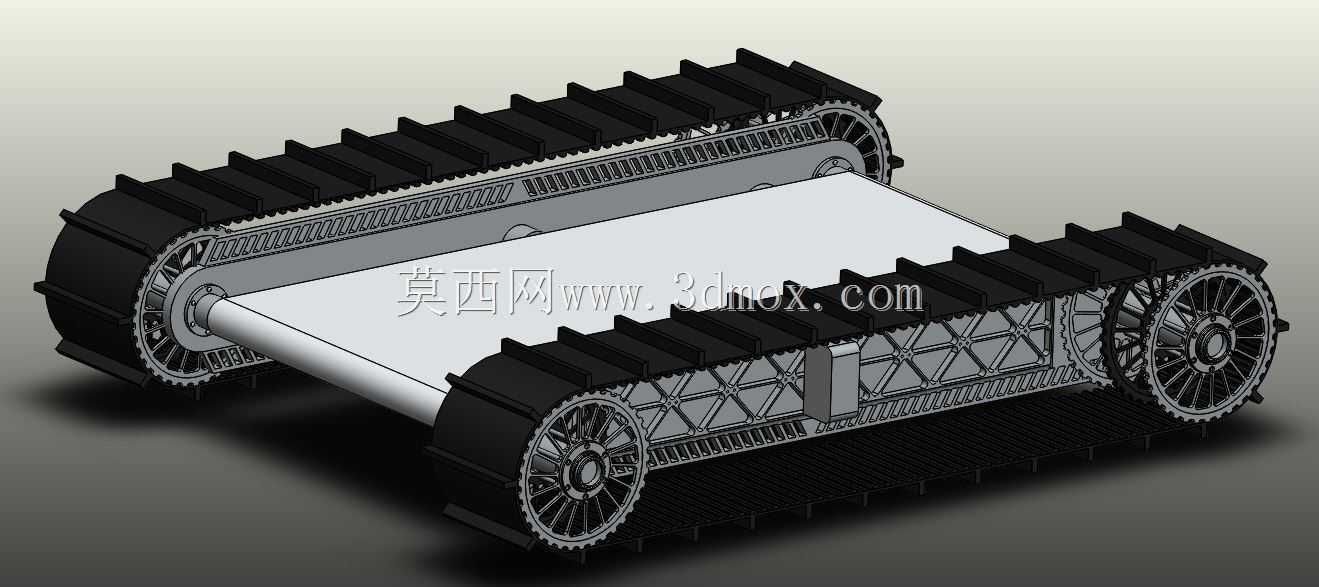

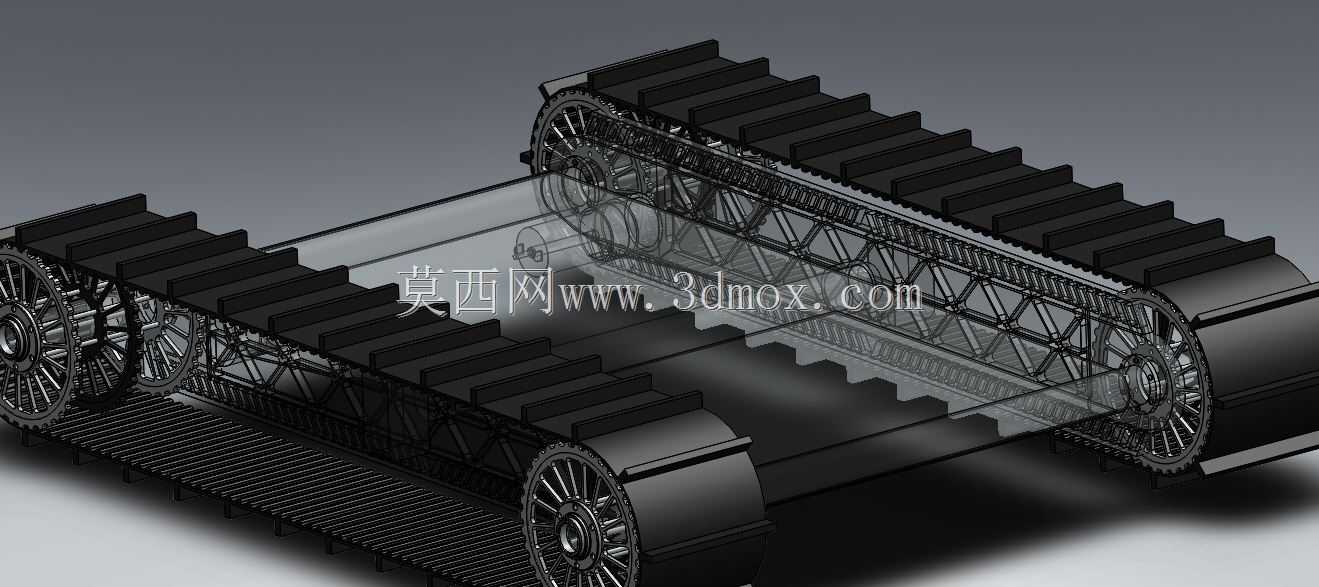

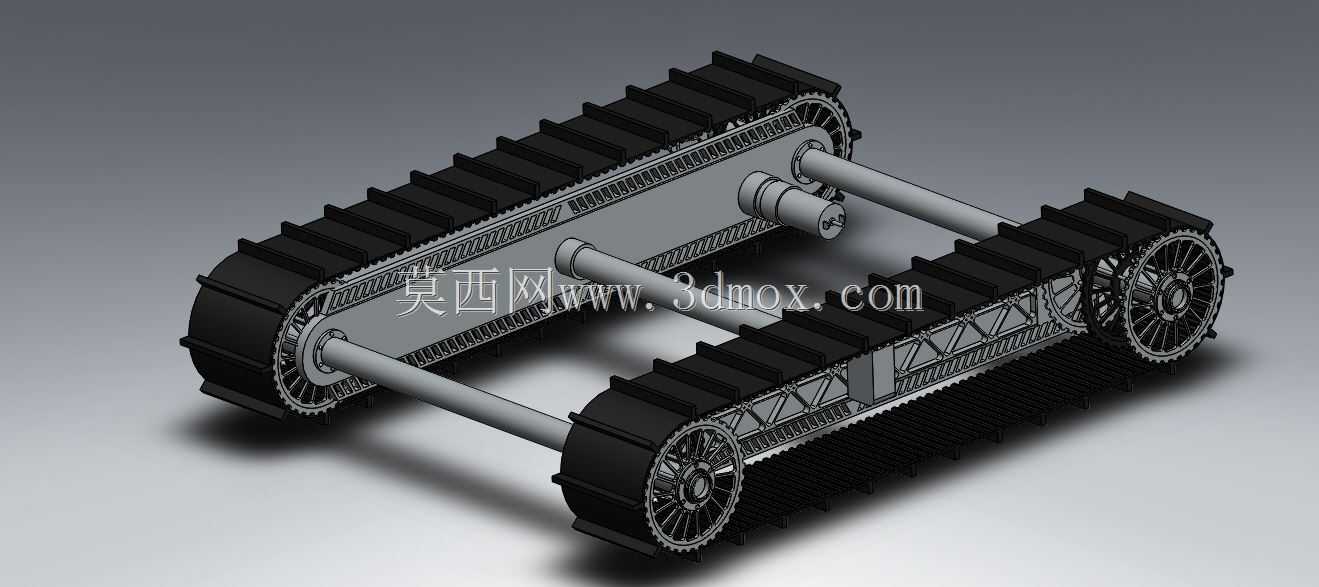

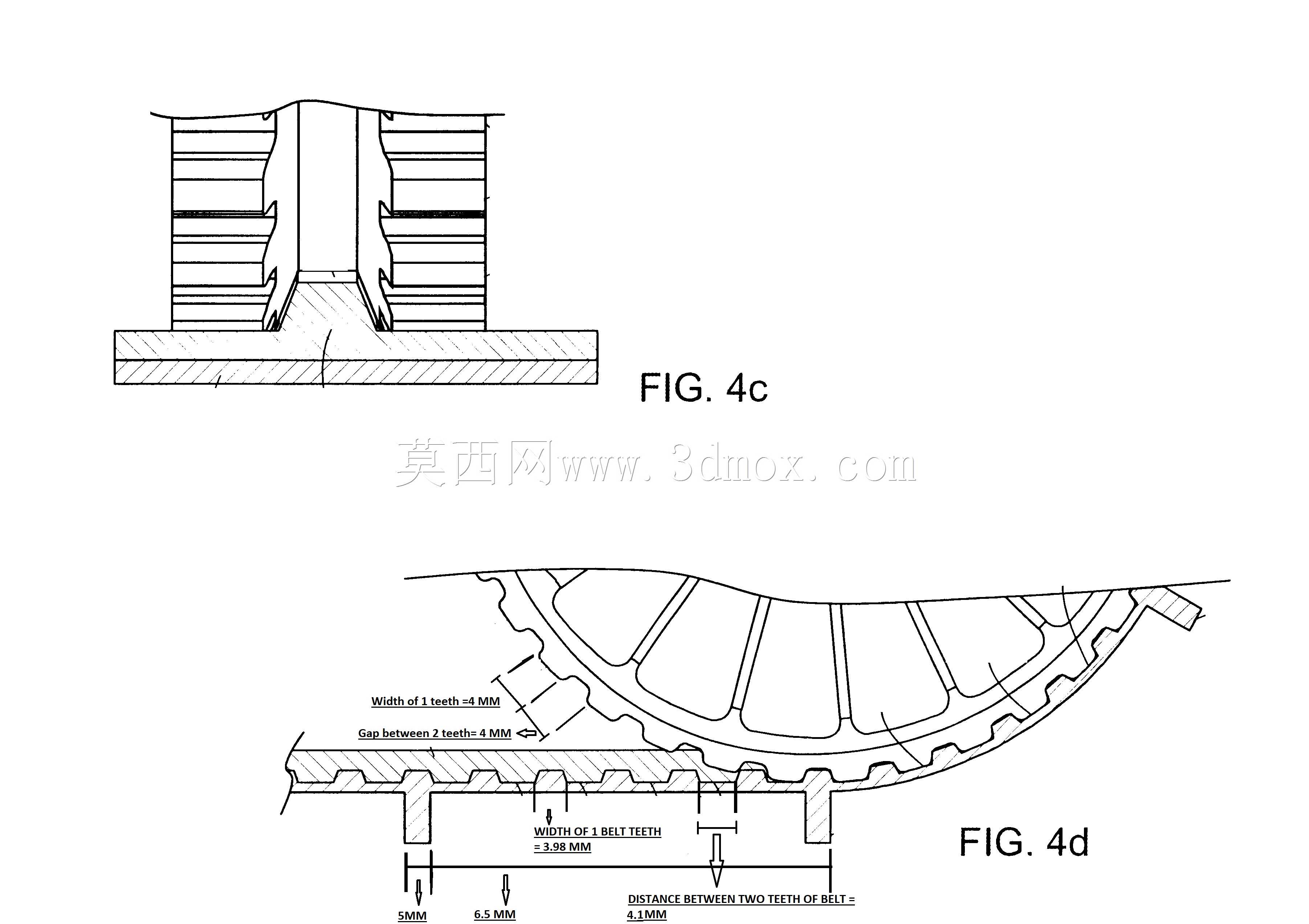

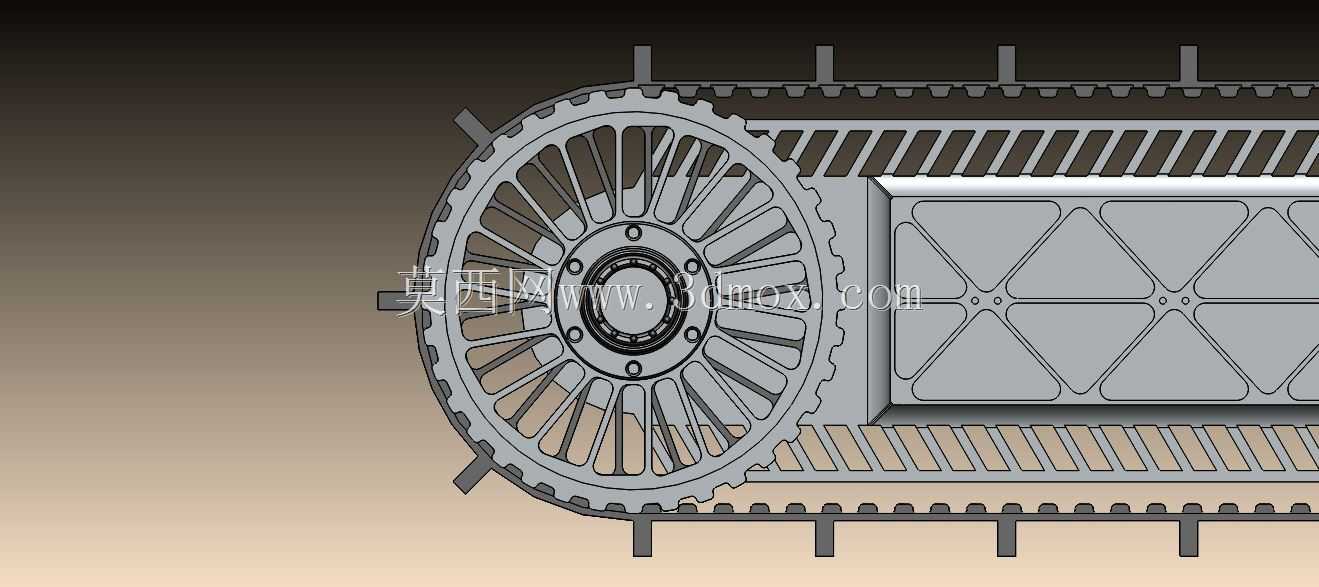

这款履带式移动基座的设计，最初是面向狭窄受限空间内的巡检、探测及轻载作业场景开发的，区别于常规轮式移动平台，履带结构本身对非铺装路面、细碎障碍物路面、小坡度坡面的通过性有天然优势，在厂区管廊巡检、灾后现场探测、仓储区域物料转运这类场景下，不会出现轮式结构容易卡滞、打滑的问题。从结构布局来看，整个基座采用双侧对称履带模组布置，中间承载区域采用镂空桁架式主体框架，这种设计首先是在保证整体结构刚性的前提下，尽可能降低基座自身重量，桁架的杆件排布经过受力校核，对应履带张紧力、上部搭载设备的载荷传递路径做了斜向支撑强化，避免框架在重载转向时出现侧向形变。行走部分的驱动轮、导向轮、负重轮都做了独立的安装位预留，驱动轮布置在履带模组后端，和承载框架的安装面采用同轴定位止口设计，装配时不需要额外调整传动同轴度，导向轮前端预留了张紧调节的行程空间，可通过调整螺栓改变导向轮位置实现履带张紧度的调节，适配不同材质履带的松紧度要求，负重轮沿履带接地段等距排布，每个负重轮都预留了独立的减震安装位，可根据实际使用场景选配弹簧阻尼减震元件，降低崎岖路面行走时的上部载荷冲击。履带板采用带横向凸起的防滑结构，和驱动轮的齿槽完全啮合，避免大扭矩输出时出现跳齿问题，履带内侧的导向凸起和负重轮、导向轮的轮槽配合，限制履带侧向窜动，高速行走时不会出现脱带风险。中间的承载平台做了平整安装面设计，面上预留了阵列排布的标准安装螺孔，可直接搭载机械臂、探测传感器模组、储物载物舱等不同功能模块，安装孔的间距按照通用工业安装标准设置，不需要额外做转接板即可适配多数常规搭载设备。整个基座的外形边界做了圆角过渡处理，没有外凸的尖锐结构，在狭窄空间内通行时不会剐蹭周边管线或墙体，履带模组的外侧和主体框架侧面齐平，进一步压缩整体宽度尺寸，适配宽度有限的通行通道。设计过程中优先考虑了模块化拆装需求，双侧履带模组和中间主体框架采用螺栓连接，不需要专用工装即可完成单侧履带的拆解更换，日常维护时不需要拆解整个基座结构，传动部分的驱动轴、轴承都采用标准件选型，替换成本低，采购渠道通用。从受力传递逻辑来看，上部搭载设备的载荷通过中间承载框架均匀传递到两侧履带的主梁上，再通过负重轮分散到接地履带面，不会出现局部应力集中的问题，框架的镂空结构也方便内部走线，供电线路、控制信号线可从桁架内部空腔排布，避免线路外露被剐蹭损坏，同时也方便后期加装内部传感器、电池组等内置组件。针对不同场景的适配需求，整个基座的安装孔位都做了冗余设计，可根据实际使用需求加装顶部防护盖板、侧边防撞条、前部障碍物探测支架等附属结构，不需要对主体框架做二次加工即可完成拓展，履带的接地长度和宽度比例经过优化，在保证转向灵活性的同时，降低接地比压，在松软路面行走时不会出现陷滞问题，转向时采用双侧差速控制逻辑，对应的结构预留了双侧独立驱动的安装空间，可分别给两侧履带配备独立驱动单元，实现原地转向功能，进一步缩小转向所需的空间半径，适配狭小区域内的移动作业需求。
