别克品牌金属质感立体车标结构设计

　　这款立体车标结构的设计，首先要考虑的是装车后的实际适配场景，覆盖乘用车前脸格栅安装、尾门标识安装、轮毂中心盖适配等多个常规装车位置，同时还要兼顾售后替换件、车展展示道具、品牌周边文创摆件这类非装车场景的使用需求，不同场景下对结构的强度、安装固定方式、表面质感的要求差异较大，建模阶段就要把这些边界条件全部纳入考量。从实际装车的功能特性来看，车标不只是品牌视觉识别的载体，还要满足整车户外使用的全工况要求：长期暴露在户外环境下，要耐受-40℃到80℃的环境温度交变，承受高速行驶时的气流冲击、碎石击打，还要抵御雨水、融雪盐、车辆清洗化学品的腐蚀，同时表面镀层不能出现眩光影响对向驾驶员视线，这些要求都要在结构设计阶段逐一落实。

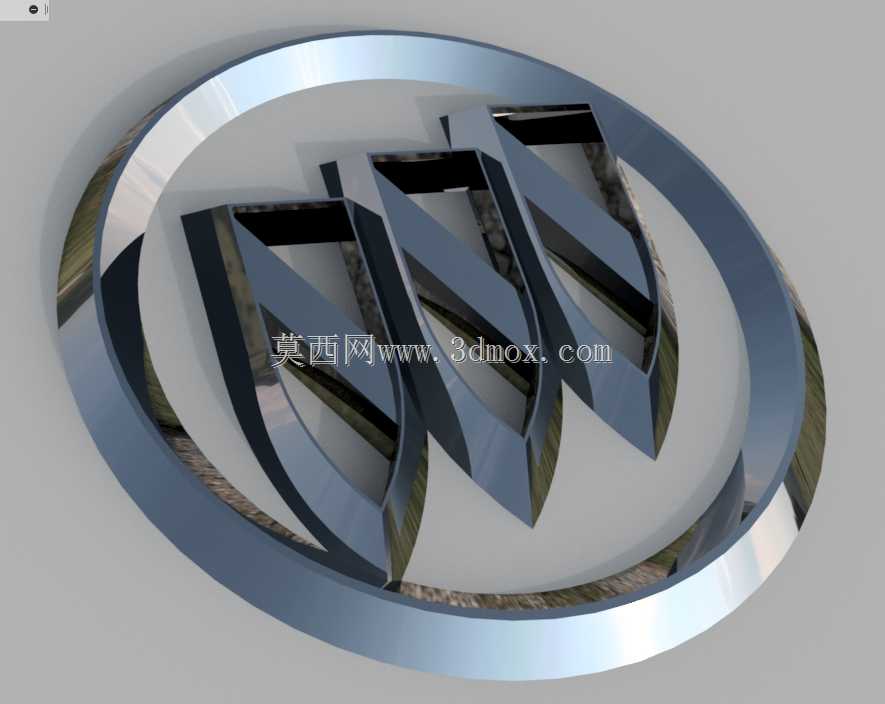

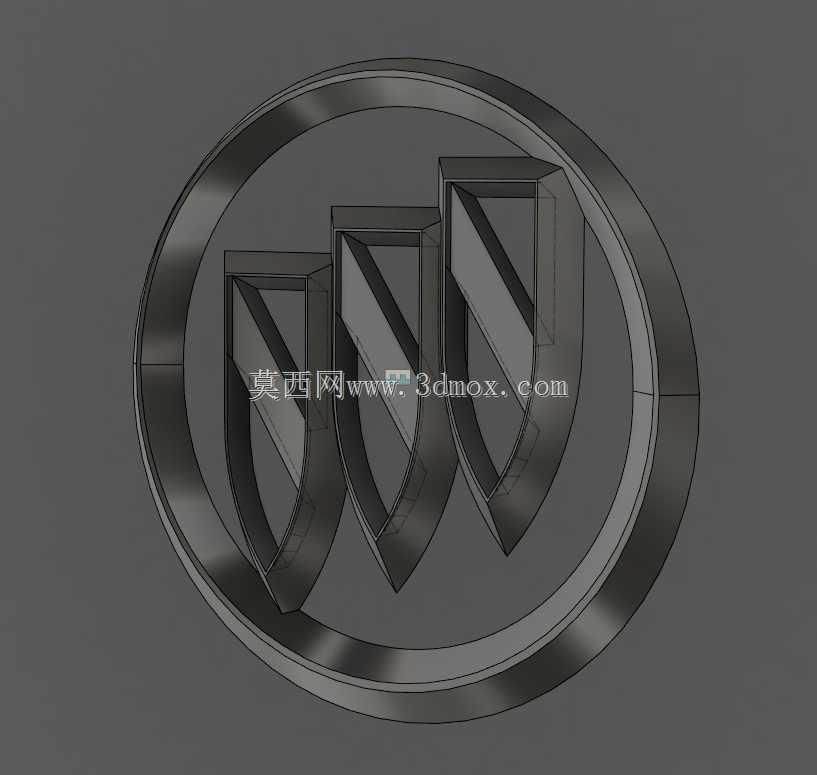

　　设计思路上没有采用常规的平面浮雕式结构，而是做了分层错位的立体造型，三个倾斜排布的盾形结构在环形外框内做了不同深度的Z向抬升，相邻盾形之间预留了均匀的0.8mm间隙，这个间隙尺寸是经过反复验证的：既不会因为间隙过窄导致注塑或电镀工序出现积液、积尘问题，也不会因为间隙过宽破坏整体视觉的连贯性，让三个盾形呈现出依次递进的层次感，金属质感的呈现也依靠不同结构面的角度差实现，不需要额外做复杂的表面纹理就能在自然光下呈现出明暗错落的金属反光效果。外形尺寸与安装边界的设定完全参照主流乘用车的安装规范，整体外轮廓为正圆形，环形外框的截面做了R1.2的圆角过渡，没有尖锐棱角，既满足车辆外饰件的安全法规要求，也能避免安装过程中划伤操作人员。

　　背面的安装结构做了通用化设计，预留了两种安装位：一种是适配前脸格栅的卡扣安装位，卡扣的间距、卡脚厚度完全匹配主流车型格栅的安装孔位公差，安装后车标与格栅表面的贴合间隙控制在0.3mm以内，不会出现高速行驶时的抖动异响；另一种是适配尾门的粘胶安装位，背面做了整圈平整的粘胶贴合面，平面度公差控制在0.1mm以内，保证双面胶粘贴后的粘接强度，不会出现长期使用后脱落的问题。针对车展展示用的大尺寸车标，结构上还做了轻量化设计，内部预留了均匀的加强筋布局，加强筋的厚度控制在主体壁厚的0.6倍，避免大尺寸件注塑成型时出现表面缩痕，同时在保证整体结构刚性的前提下降低整体重量，方便展具的安装固定。建模过程中对所有的曲面做了连续曲率处理，

　　盾形结构的倾斜角度经过反复调整，保证在人眼常规观察高度，也就是地面以上1.2米到1.8米的区间内，车标的三个盾形都能呈现出最佳的视觉识别效果，不会因为角度问题出现视觉变形。环形外框的表面做了微弧处理，和车身曲面的贴合度更高，不管是安装在平直的尾门表面还是带有弧度的前脸格栅上，都不会出现边缘翘起的问题。考虑到售后替换的需求，整个模型的结构拆分也做了优化，表面的金属镀层部分和背面的安装基座做了分体式设计，替换时不需要整体更换，只需要更换表面损坏的标识部分即可，降低售后维护的成本。针对不同工艺的生产需求，模型的壁厚做了均匀化处理，主体壁厚统一为2.5mm，不管是采用ABS注塑加表面电镀的工艺，还是采用锌合金压铸的工艺，都能满足成型要求，不会出现壁厚不均导致的成型缺陷。边缘的所有分型线位置都做了隐藏设计，把分型线设置在环形外框的侧面非视觉观察面，保证正面观察时看不到合模痕迹，提升成品的外观质感。
