多刃整体硬质合金立铣刀三维设计

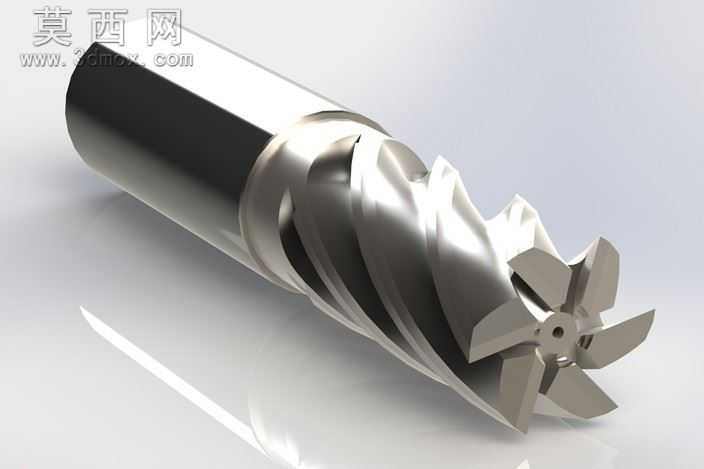

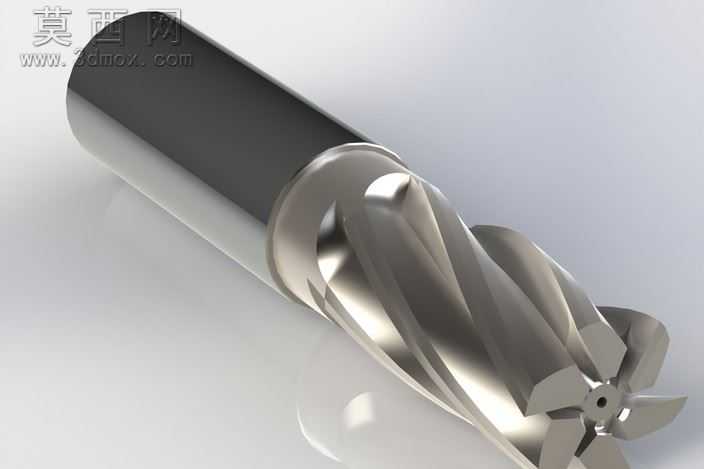

本模型为多刃整体硬质合金立铣刀，采用三维建模软件完成全参数化结构设计，建模过程严格遵循金属切削刀具的设计规范，完整还原了立铣刀从夹持柄部到切削端的全部结构细节。模型首先通过旋转凸台命令构建圆柱形直柄基体，保证柄部的圆柱度公差符合数控刀柄夹持标准，柄部与切削段的过渡位置设计有平滑的卸荷圆弧，避免刀具高速旋转时的应力集中问题。切削刃部分采用螺旋扫掠命令构建等螺旋角排屑槽，螺旋角选取适合钢件铣削的35度标准值，槽型经过曲面优化，既保证足够的容屑空间，又兼顾刀体的整体刚性，避免大切深工况下出现断刀风险。刀齿部分共设计6个周刃与端刃，周刃后角采用双后角结构，第一后角保证切削刃锋利度，第二后角减少刃带与工件已加工表面的摩擦；端刃设计有过中心结构，支持刀具轴向进给钻削，可完成斜坡铣、插铣等复合加工动作，端刃前角做了微小倒棱处理，提升断续切削时的刃口抗冲击性能。渲染阶段为模型赋予硬质合金金属材质，添加了真实的金属反光与细微磨砂质感，还原了涂层硬质合金刀具的表面视觉效果，同时通过光影调整清晰展现排屑槽的曲面走向、刃口的锋利形态与各结构的衔接细节。设计过程中充分考虑了立铣刀的实际加工工况，各结构尺寸均参考行业通用标准设定，可用于刀具结构教学、加工仿真演示、数控加工工艺方案验证等场景，模型结构完整无碎面，各特征参数可根据实际加工需求进行调整，适配不同被加工材料的切削参数优化。
