多刃面铣削五轴加工刀具结构设计

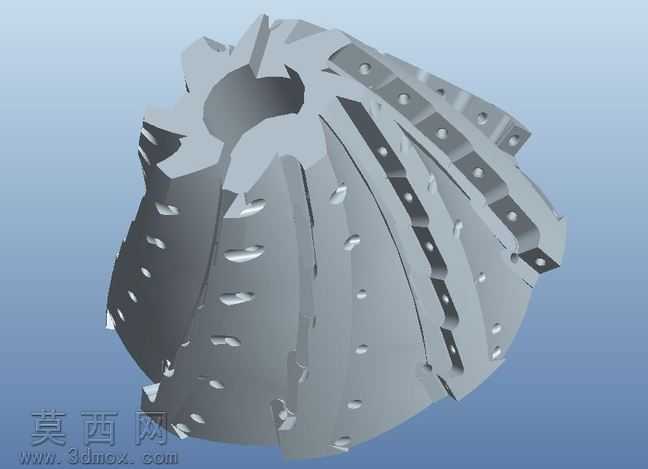

本模型为面向五轴加工场景设计的多刃铣削刀具，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循金属切削刀具的设计规范，对刀具的每一处结构细节都做了精准还原。模型整体呈现类锥台的回转基体形态，基体周向均匀排布多组切削刃安装位，每一组安装位都设计有对应的定位孔与紧固结构，可实现可换刀片的精准装夹与定位，保证切削作业时刀片的位置精度与装夹稳定性。建模阶段对刀具的排屑槽结构做了精细化处理，排屑槽采用平滑过渡的曲面造型，曲面曲率经过反复调整，既保证切屑可以顺着槽道顺畅排出，避免切屑堆积刮伤已加工表面，同时也兼顾了基体的结构强度，避免槽道应力集中导致刀具在高速切削时出现断裂风险。模型的刃口排布采用错位分屑设计，不同安装位的切削刃在轴向与径向都设置了合理的错落量，能够在切削过程中将宽切屑分割为细碎切屑，大幅降低切削阻力，提升五轴联动加工时的切削平稳性，减少加工震颤。材质表现上，模型区分了刀具基体与切削刀片的不同材质属性，基体部分采用合金钢材质的渲染表现，表面做了哑光金属质感处理，还原工业刀具基体经过热处理后的金属质感；切削刀片部分采用硬质合金材质的高硬度金属表现，刃口部分做了高光处理，凸显刀片的锋利属性。设计思路上，该刀具主要面向汽车零部件等复杂结构件的五轴加工场景，可适配复杂曲面的铣削加工需求，多刃的结构设计能够在保证加工精度的前提下提升进给效率，均匀排布的刃口结构也能平衡高速旋转时的离心力，降低刀具动平衡调校难度，适合大余量开粗与半精加工工序使用。模型的所有安装孔、定位槽、紧固结构都做了等比例还原，可直接用于刀具装配验证、加工工艺模拟以及切削仿真分析，为刀具的实际生产与加工应用提供可靠的三维数据支撑。
