枪械击发联动机构剖面结构三维设计

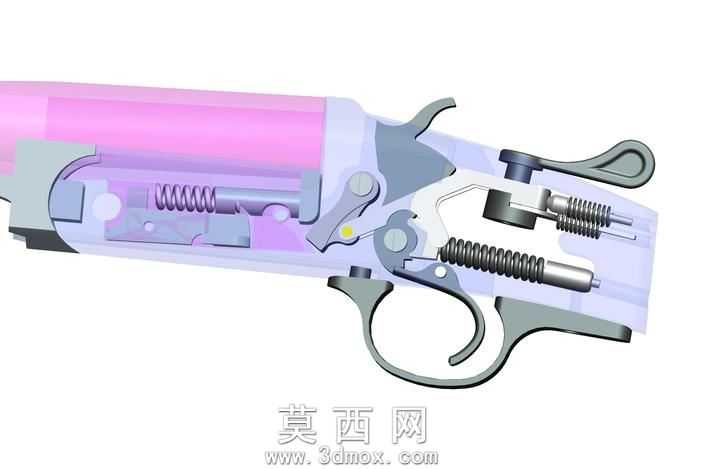

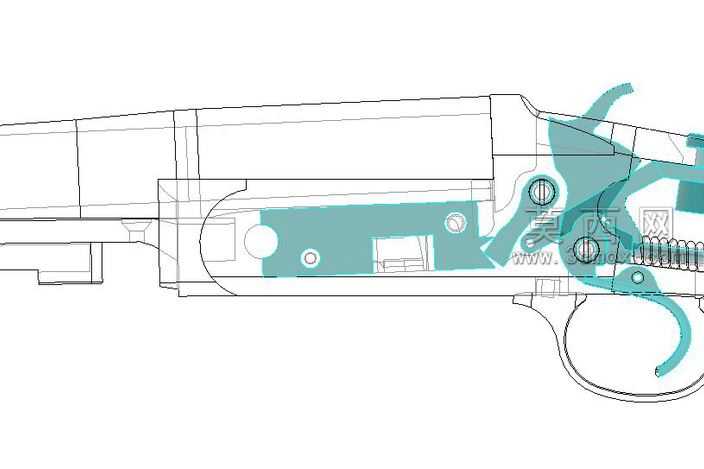

本作品为枪械击发联动机构的剖面展示三维模型，采用三维建模软件完成全参数化结构搭建，通过半透明剖视的呈现形式，完整展现枪械内部击发传动链路的所有零部件配合关系，清晰还原各组件的运动逻辑与装配定位。建模过程中严格遵循机械结构传动的设计逻辑，对扳机、阻铁、击锤、击针、各类复位弹簧、铰接销轴等核心零件均进行独立参数化建模，每个零件的尺寸比例、装配公差、运动行程均参考真实枪械的结构原理进行还原，确保各部件之间的联动关系符合实际机械运动规律。材质设置上，针对不同零件的功能属性匹配对应材质表现：金属结构件采用哑光枪灰色金属材质，还原枪械钢制零件的磨砂金属质感，通过调整金属粗糙度、反射参数区分不同加工工艺的零件表面效果；弹簧类零件采用亮面弹簧钢材质，突出螺旋结构的金属光泽与弹性件的视觉特征；剖视展示的枪身外壳部分采用半透明淡紫色与浅白色半透明材质，既保留外壳的整体轮廓形态，又不会遮挡内部的传动结构，让观看者可以直观看到内部零件的布局与配合关系。结构设计层面，完整还原了枪械从扳机扣压到击发完成的整套传动路径：扳机通过铰接销轴固定于枪身基座，扣压扳机时会带动阻铁转动释放击锤，击锤在击锤簧的弹力作用下回转撞击击针，击针压缩击针簧向前运动完成击发动作，松开扳机后各部件在对应复位弹簧的作用下回归待击位置，整套联动过程的零件干涉检查在建模阶段已完成验证，所有运动部件均无结构干涉，可完整模拟整套击发动作的运动过程。渲染阶段采用均匀柔和的无影布光，避免强烈阴影遮挡内部细小结构，同时通过不同色彩的材质区分不同功能的组件，让击发链路的零件识别度更高，整体模型重点突出机械结构的传动逻辑与装配关系，适合用于枪械机械原理展示、机械结构教学演示等场景，能够帮助观看者快速理解复杂枪械内部的联动工作原理，清晰呈现每个零件在整套机构中起到的作用与运动方式。
