参数化保持架滚针轴承结构设计

在传动系统的紧凑布局场景中，滚针轴承始终是径向空间受限工况下的核心支撑选择，尤其是F1变速箱这类对部件体积、载荷承载能力有极致要求的动力传递单元，主轴齿轮与主轴之间的支撑位，往往需要在极小的径向尺寸内实现稳定的滚动支撑，这也是带保持架滚针轴承的核心应用场景。这类轴承没有常规滚动轴承的内圈或外圈结构，可直接依托安装轴的轴颈和轴承座孔作为滚道，能最大程度压缩径向安装空间，相比同内径的球轴承或者圆柱滚子轴承，滚针轴承的径向截面高度仅为前者的三分之一左右，却能承受更高的径向载荷，非常适合变速箱这类内部空间寸土寸金的动力设备。

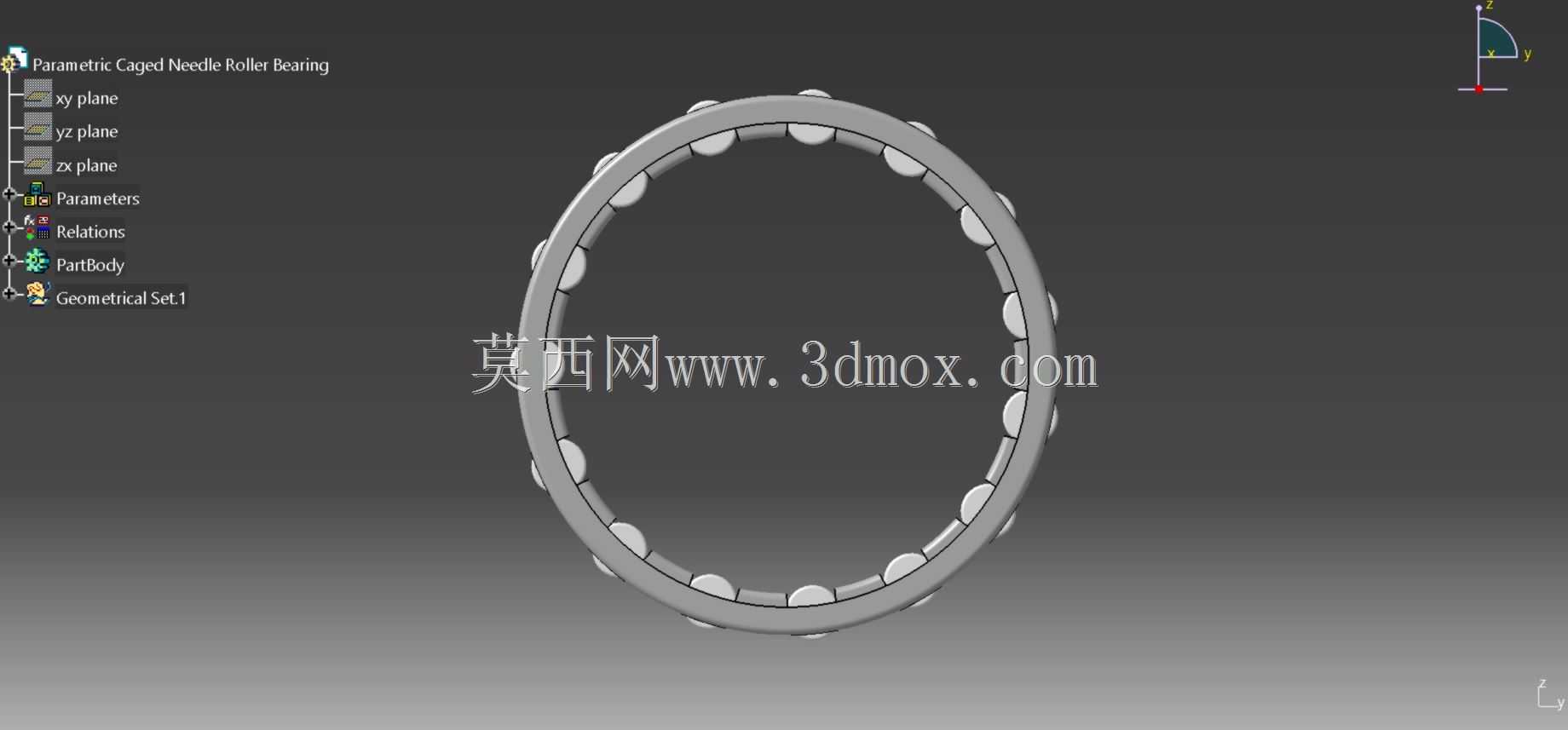

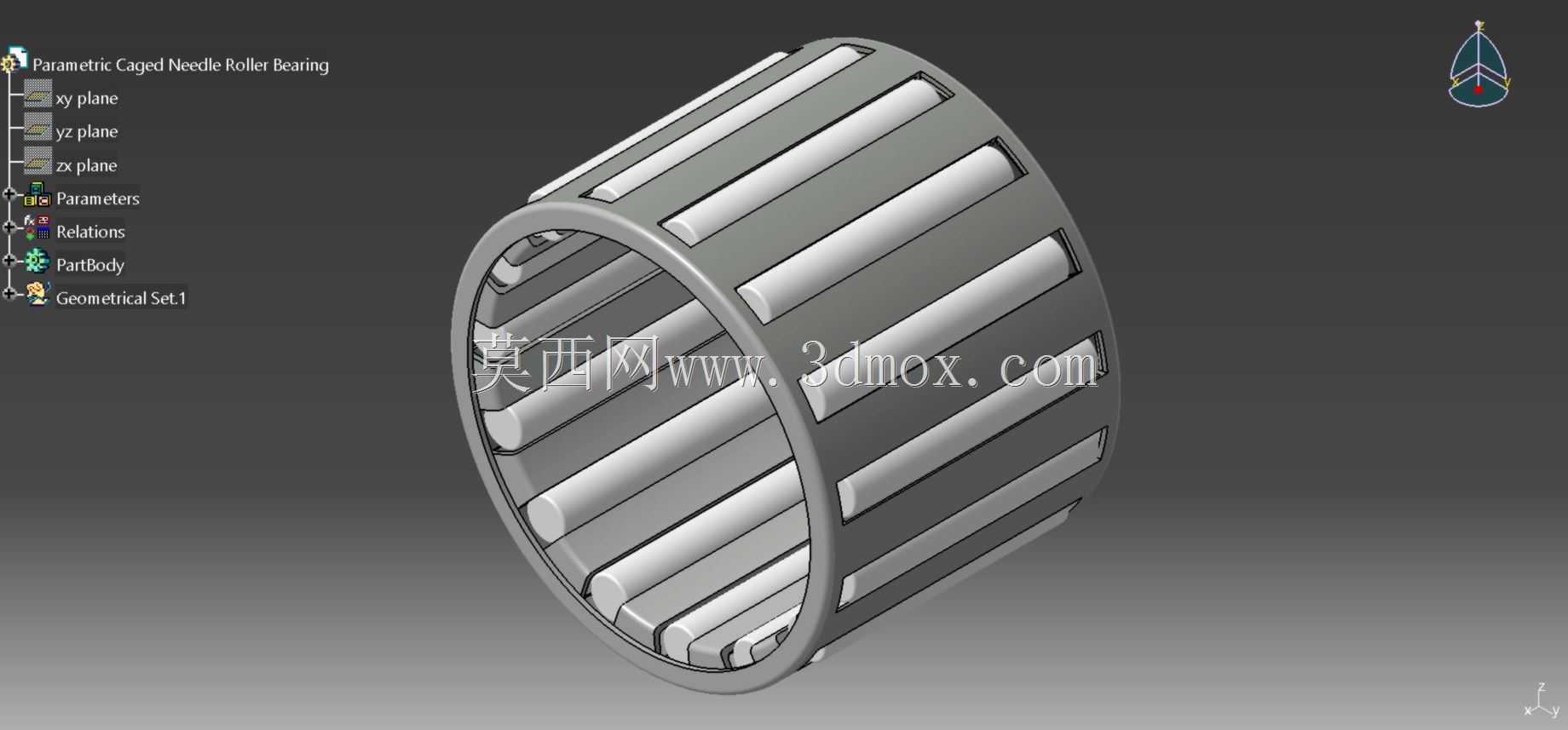

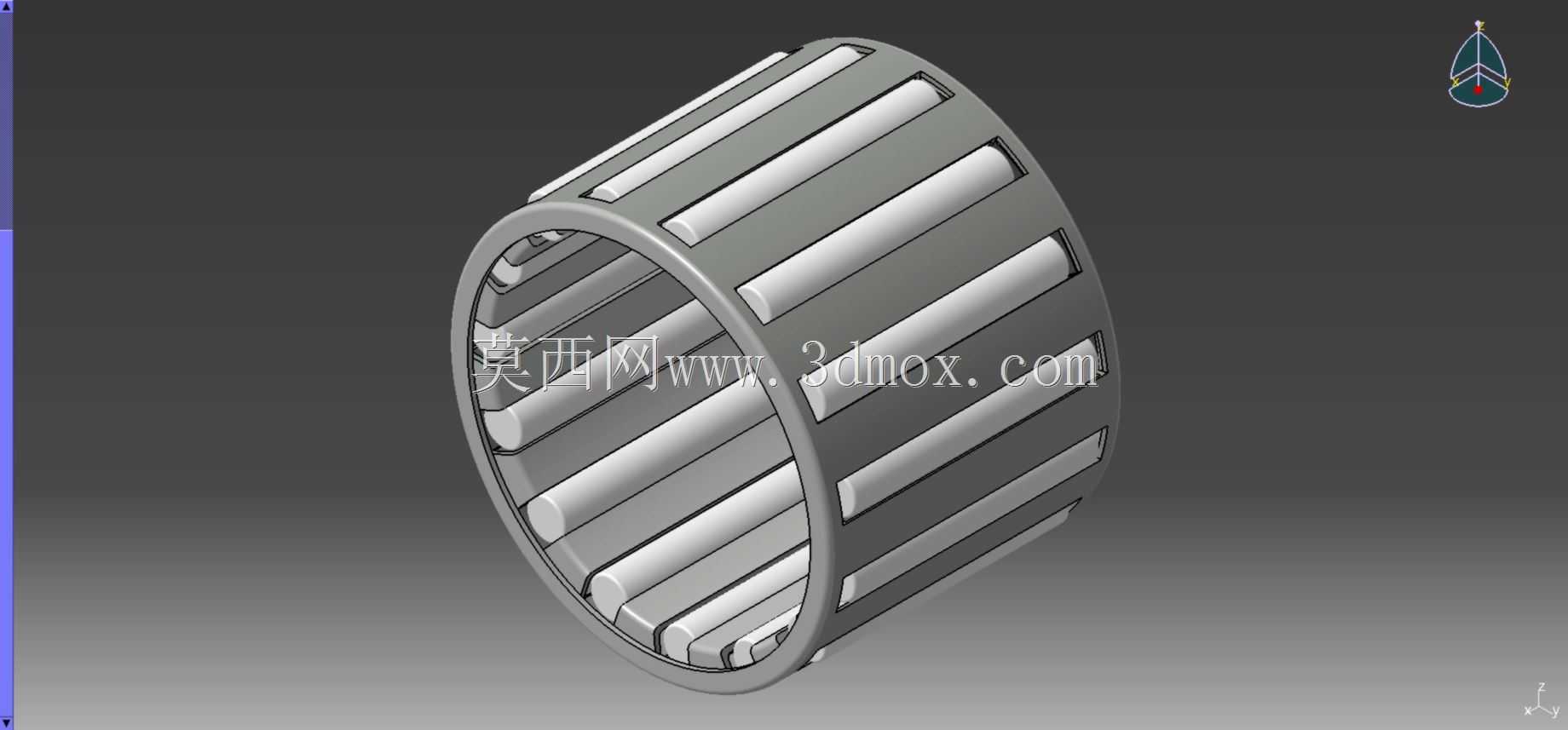

本次设计的带保持架滚针轴承采用全参数化建模逻辑，核心设计思路是通过关键尺寸的参数关联，实现不同规格轴承的快速变型，无需重复从零开始绘制结构。建模过程中首先梳理了轴承的核心尺寸链：滚针直径、滚针长度、滚针数量、保持架壁厚、保持架兜孔间隙、轴承整体公称外径、装配内径这些核心参数全部设置为可驱动变量，修改任意参数后，整个模型的几何特征会自动完成更新，包括保持架的兜孔位置、滚针的排布间距、保持架的内外径尺寸都会同步匹配调整，这对于变速箱开发过程中，不同轴段支撑位需要匹配不同载荷、不同安装尺寸的轴承选型验证来说，能大幅缩短结构设计阶段的重复建模工作量。

从结构功能来看，保持架的作用是将每根滚针均匀分隔在圆周方向，避免滚针之间直接接触产生滑动摩擦，相比满装滚针结构，带保持架的滚针轴承可以承受更高的转速，因为保持架能引导滚针在正确的滚道位置运转，减少滚针的歪斜和相互磨损。设计过程中，保持架的兜孔采用了适配滚针圆柱面的弧形轮廓，兜孔与滚针之间预留了合理的运转间隙，既不会因为间隙过大导致滚针运转时晃动，也不会因为间隙过小造成滚针卡滞，同时保持架的两端设置了挡边结构，能够对滚针形成轴向限位，防止轴承在装配或者运转过程中滚针从保持架中脱出。

安装边界方面，这类滚针轴承对安装配合面的精度有明确要求，作为滚道使用的轴颈表面和座孔表面，硬度需要达到滚动轴承滚道的常规要求，表面粗糙度也需要控制在合理区间，否则会直接影响轴承的运转寿命。轴承的轴向定位通常依托相邻的传动零件端面完成，不需要额外设置复杂的定位结构，装配时需要注意将滚针组件整体压入座孔，避免滚针在装配过程中散落。在变速箱的实际运转工况中，这个位置的轴承需要承受主轴齿轮传递过来的径向载荷，同时要适应变速箱工作时的温度变化带来的尺寸胀缩，参数化设计过程中也预留了热胀量的调整空间，可以根据不同的工作温度区间，通过参数调整适配对应的配合间隙。

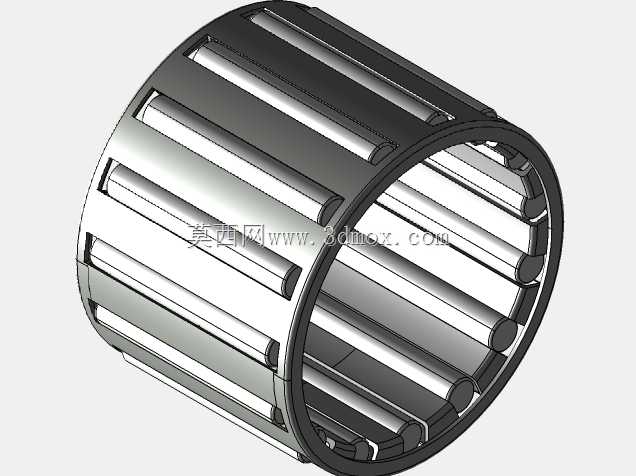

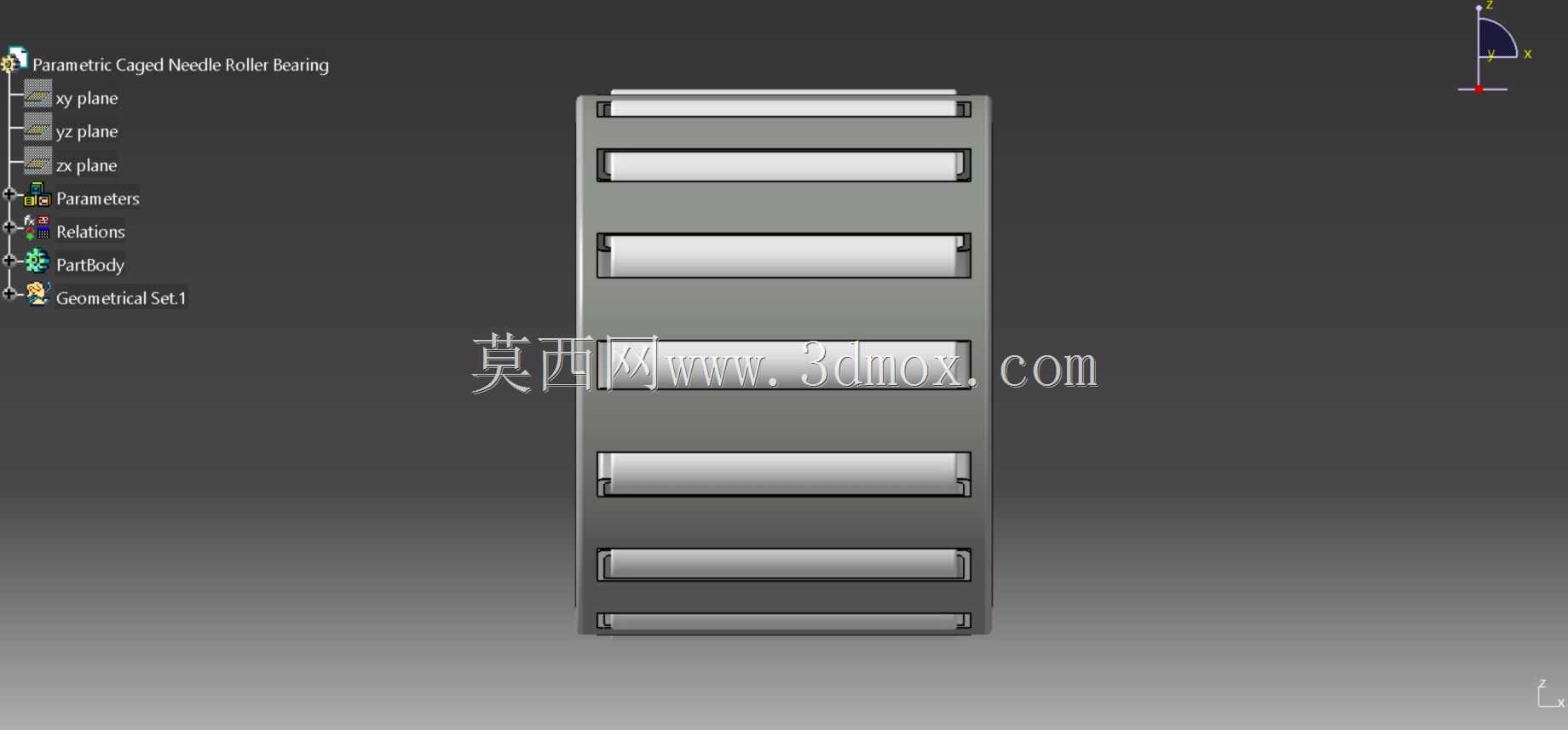

从结构细节来看，滚针采用了带微小倒角的圆柱轮廓，两端的倒角可以避免滚针端部与保持架挡边、相邻零件端面产生锐边接触，减少应力集中。保持架采用了一体式的冲压结构逻辑，建模时还原了薄壁保持架的壁厚均匀性特征，整个圆周方向的壁厚偏差控制在极小范围内，保证高速运转时的动平衡性能。滚针在保持架内的排布遵循等距圆周分布原则，每根滚针的中心都位于轴承的公称节圆上，确保运转时所有滚针均匀承受载荷，避免个别滚针载荷过大出现早期点蚀失效。

在实际的设备选型应用中，这类参数化的轴承模型可以直接导入变速箱的整体装配模型中，完成干涉检查、载荷仿真的前置准备工作，当整体传动方案调整需要更换轴承规格时，只需要修改对应的参数就能快速生成新规格的轴承模型，不需要重新绘制每个特征，对于系列化的传动产品开发来说，这种参数化的零件模型能有效打通设计环节的效率瓶颈，让结构工程师把更多精力放在传动方案的优化上，而不是重复的零件建模工作中。同时，模型的结构细节完全贴合实际加工工艺，保持架的冲压折弯特征、滚针的轮廓特征都和量产零件保持一致，不会出现建模结构和实际加工零件脱节的问题，能直接用于后续的工程图生成、装配工艺模拟等下游设计环节。
