内燃机用凸轮轴结构三维设计

项目分类:3D模型 发布时间:2021-10-16 ID:321379
  • 内燃机用凸轮轴结构三维设计
  • 内燃机用凸轮轴结构三维设计

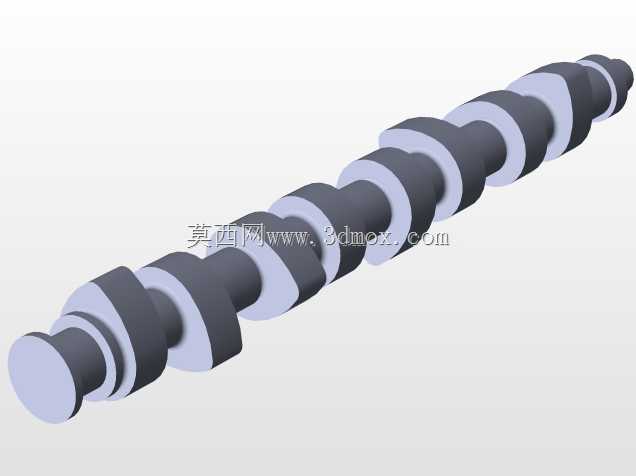

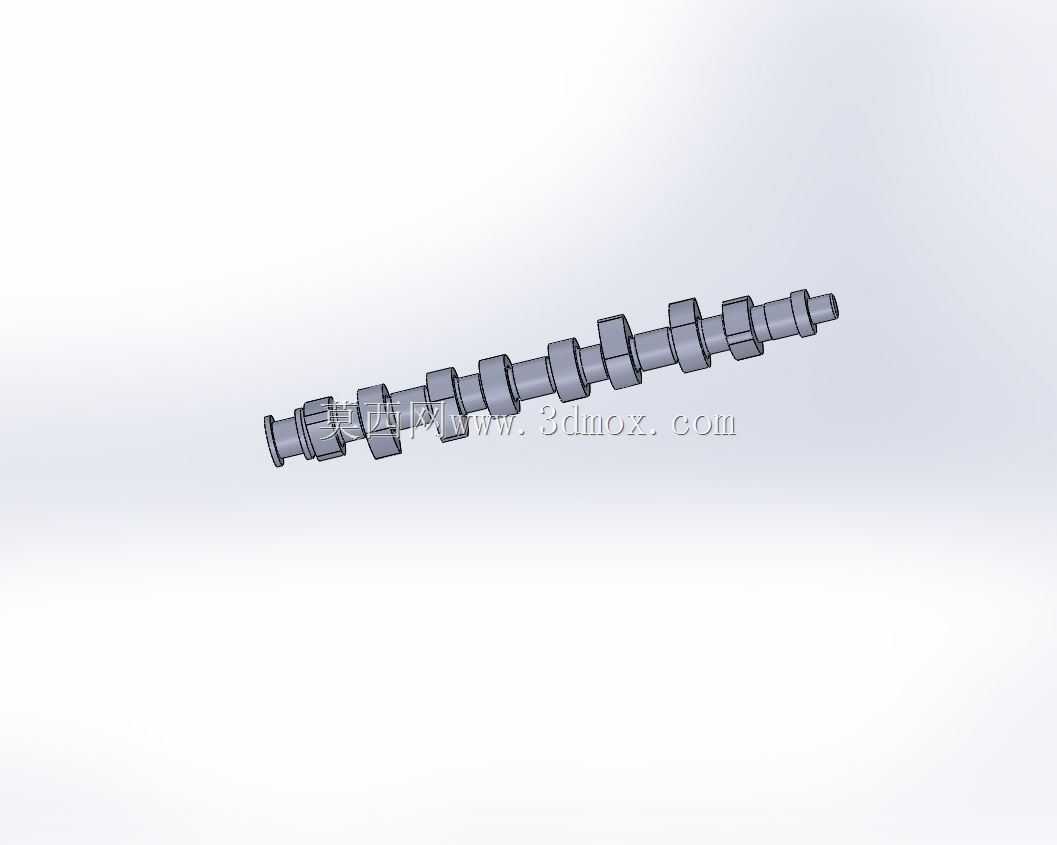

在往复式内燃机的配气机构里,凸轮轴是直接决定气门开闭时序、升程规律的核心传动部件,这套三维结构完整还原了直列多缸机型用凸轮轴的全部细节,覆盖从进气侧到排气侧的所有凸轮型线、支撑轴颈、驱动端接口的结构特征。从实际装机场景来看,这类凸轮轴多用于小排量直列四缸汽油机或者同缸数的柴油机,布置在气缸盖上部的顶置凸轮轴构型里,直接通过挺柱驱动气门动作,省去了推杆、摇臂等中间传动环节,能有效降低配气机构的往复运动惯量,适配高转速工况下的配气响应需求。

设计过程中首先要匹配的是整机的配气相位要求,每个凸轮的轮廓型线都对应特定气缸的进排气门动作节点,相邻凸轮的夹角严格按照点火间隔角做相位偏转,保证各缸的进排气过程互不干扰,做功顺序顺畅衔接。支撑轴颈的直径设计要兼顾轴系刚度与装配便利性,轴颈的宽度匹配缸盖凸轮轴轴承座的安装宽度,装配时从缸盖一端穿入轴承孔即可完成定位,轴颈表面的粗糙度要求、油槽布置都在模型里做了对应还原,保证压力润滑油能顺利进入摩擦副表面,形成稳定油膜降低磨损。

从安装边界来看,凸轮轴的总长度适配对应缸数的缸盖总宽度,驱动端的结构预留了正时链轮或者正时皮带轮的安装位,带定位销孔与锁紧螺纹结构,能保证正时传动件与凸轮轴的周向定位精度,避免正时错位导致的配气相位偏差;另一端预留了位置传感器信号轮的安装结构,能给ECU提供实时的凸轮轴转角信号,实现喷油、点火时序的精准控制。每个凸轮的桃尖轮廓经过型线优化,缓冲段设计能避免气门开闭过程中的冲击异响,工作段的升程变化率匹配气门弹簧的刚度特性,保证气门动作过程平稳,不会出现飞脱或者落座冲击过大的问题。

建模过程中对凸轮型线做了连续曲面处理,保证轮廓的顺滑度,没有折线或者曲率突变的区域,后续如果要做运动仿真,可以直接导入模型提取凸轮轮廓曲线,添加挺柱、气门、弹簧等部件后就能直接模拟配气机构的全工况运动过程,验证气门升程、加速度曲线是否符合设计要求,检查是否存在运动干涉。轴身的油道孔位置也做了精准还原,润滑油从缸盖主油道进入凸轮轴轴颈后,通过轴身内部的斜油道输送到各个凸轮表面,润滑凸轮与挺柱的接触摩擦面,降低接触应力带来的磨损。

在实际设备运行过程中,凸轮轴承受的是周期性的接触载荷,每个工作循环里凸轮与挺柱的接触应力随凸轮转角变化,因此轴的整体刚度设计尤为重要,支撑轴颈的跨距经过优化,避免凸轮轴在工作过程中出现过大的挠曲变形,导致气门升程不足、配气相位偏差等问题。模型里的凸轮与轴身采用一体式结构,也就是整体式凸轮轴,相比装配式凸轮轴,整体结构的刚度更好,更适合高转速的乘用车动力场景,加工时通过凸轮轴磨床一次成型所有凸轮轮廓,能保证各凸轮的相位精度与轮廓度公差。

这套结构在建模时也考虑了后续的工艺可行性,所有轴颈的直径都按照统一的加工基准设计,凸轮的升程高度统一在合理区间内,避免加工过程中出现磨削余量不均的问题;轴端的中心孔结构作为加工基准,在车削、磨削、热处理等工序中都能作为定位基准,保证各段轴颈、凸轮的同轴度要求。对于做配气机构设计、内燃机整机匹配的工程师来说,这套模型可以直接作为构型参考,调整凸轮数量、夹角、型线参数就能适配不同缸数、不同排量的内燃机需求,也可以用来做装配干涉检查,验证凸轮轴与缸盖、气门室盖、正时系统等周边部件的间隙是否合理,避免装机后出现运动磕碰、间隙不足导致的磨损问题。
