直齿锥齿轮啮合传动副三维结构

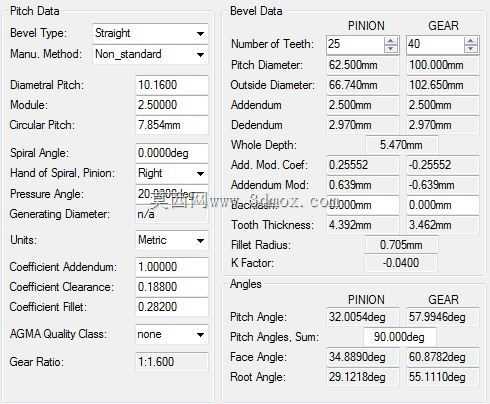

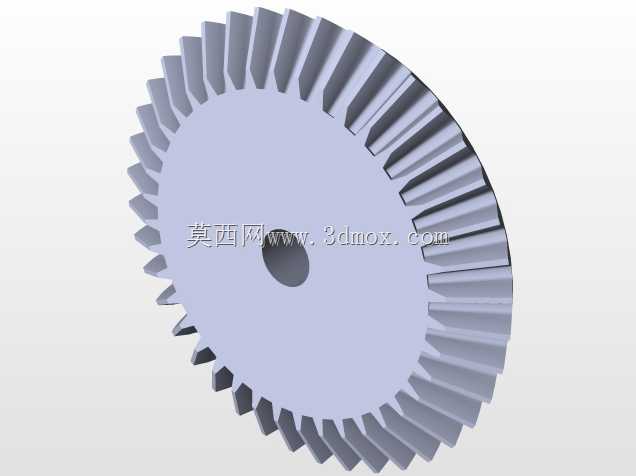

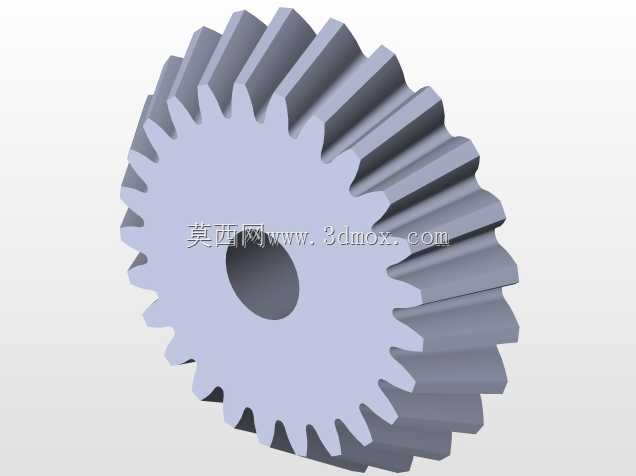

在各类需要实现相交轴动力传递的机械设备中，直齿锥齿轮是应用极为广泛的传动构件，这套啮合副的设计完全围绕相交轴90度传动的工况需求展开，能够在输入轴与输出轴呈垂直布局的设备腔体内完成扭矩与转速的传递，常见于差速机构、机床主轴进给箱、小型农机传动端、轻工设备的动力转向单元等场景。从实际使用的角度出发，这套锥齿轮副采用小轮主动、大轮从动的布局，齿形为直齿结构，相比螺旋锥齿轮加工难度更低，装配时的轴向定位要求更宽松，适合中低速、载荷平稳的传动场景，不会产生额外的轴向分力，对支撑轴承的选型要求更友好，能降低整套传动机构的配套成本。设计过程中首先确定的是两轴的相交角度为90度，这是工业场景中相交轴传动最常用的布局，在此基础上匹配对应的传动比，保证动力输入后输出端的转速与扭矩符合设备的设计需求，齿部参数的匹配完全遵循齿轮啮合的基本原理，保证两轮在啮合过程中齿面接触均匀，不会出现偏载、卡滞的问题。齿顶高、齿根高的参数设置预留了合理的啮合间隙，既能够避免加工误差导致的装配干涉，也能给润滑脂留存留出足够空间，减少运转过程中的齿面磨损，延长构件的使用寿命。从安装边界来看，小轮的节圆直径、齿顶圆尺寸决定了输入端的轴孔配合尺寸与安装空间，大轮的对应尺寸则匹配输出端的连接结构，两轮的节锥角、根锥角、面锥角参数经过精准匹配，保证装配后两轮的节锥顶点完全重合，这是锥齿轮能够平稳啮合的核心前提，若顶点偏移会直接导致齿面接触区偏移，运转时出现噪音大、磨损快、传动精度下降的问题。齿厚的设置兼顾了强度要求与空间占用，在满足额定载荷下齿根弯曲强度、齿面接触强度的前提下，尽可能压缩齿轮的轴向占用空间，让整套传动副能够适配更紧凑的设备腔体。实际选型应用时，需要注意这套锥齿轮副的支撑结构要采用能承受径向力的轴承配置，因为直齿锥齿轮啮合时的作用力主要为径向方向，无需额外配置承受大轴向力的轴承组，装配时需要调整两轮的轴向安装位置，保证齿面的接触斑点位于齿面中部区域，避免接触区偏在齿端导致的局部应力集中。在日常运维场景中，这类直齿锥齿轮的维护成本较低，只需要定期补充润滑脂，检查齿面磨损情况即可，不需要复杂的间隙调整结构，非常适合批量应用在对成本敏感、维护条件有限的通用机械设备中。从建模的角度来看，这套锥齿轮的齿形生成完全遵循展成法加工的原理，齿廓曲线为标准渐开线，齿向线沿节锥母线方向分布，三维模型的齿面精度能够满足后续工程出图、装配干涉检查、运动仿真的需求，结构设计人员可以直接将其导入设备整体装配中，匹配对应的轴、轴承、箱体结构，完成整套传动单元的布局设计，不需要再重新进行齿部的参数化建模，能够大幅缩短传动结构的设计周期。在设备实际运转过程中，这套锥齿轮副能够稳定传递额定范围内的扭矩，传动过程中传动比恒定，不会出现速比波动的问题，能够保证输出端的运转精度满足设备的使用要求，比如在小型输送设备的转角传动单元中，这类锥齿轮能够将水平方向输入的动力转换为垂直方向输出，带动垂直布置的输送辊运转，结构紧凑且传动效率高；在机床的手动进给机构中，这类直齿锥齿轮能够将手轮的转动传递到进给丝杠上，操作手感顺畅，反向间隙可控，能够满足手动进给的精度要求。
