渐开线齿形右旋蜗轮传动部件

项目分类:3D模型 发布时间:2021-10-16 ID:321381
  • 渐开线齿形右旋蜗轮传动部件
  • 渐开线齿形右旋蜗轮传动部件
  • 渐开线齿形右旋蜗轮传动部件
  • 渐开线齿形右旋蜗轮传动部件
  • 渐开线齿形右旋蜗轮传动部件

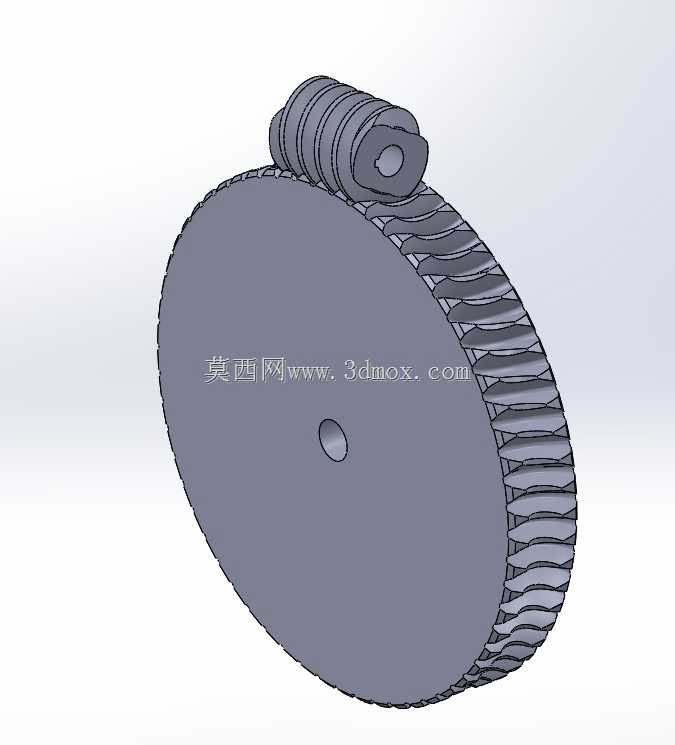

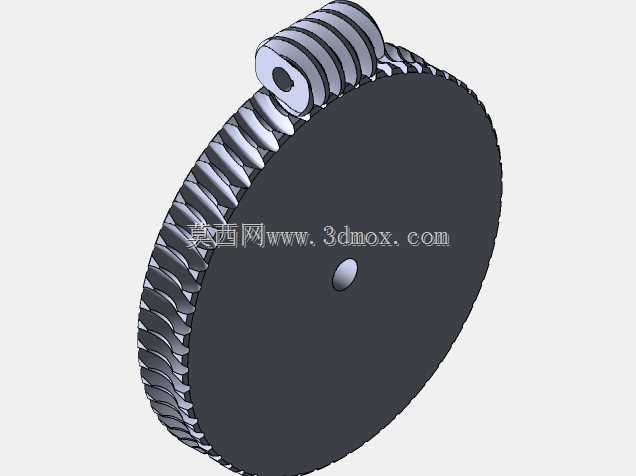

在重载低速的传动场景里,蜗轮蜗杆副的应用始终占据着不可替代的位置,这类传动结构常被布置在设备的动力输出末端,用来实现大传动比的动力传递,同时凭借自身的结构特性获得反向自锁能力,避免负载端反向拖动动力端引发的设备故障。日常能在输送线的驱动端、起重设备的回转机构、自动化生产线的分度转台、小型机床的进给传动单元里见到这类蜗轮部件的身影,它和配对蜗杆啮合时,能把交错轴之间的旋转运动平稳传递,相比普通圆柱齿轮传动,啮合过程中齿面的接触是连续渐进的,不会出现轮齿突然进入或退出啮合的冲击,运行时的噪音控制表现更优,适合对传动平稳性有要求的工位。

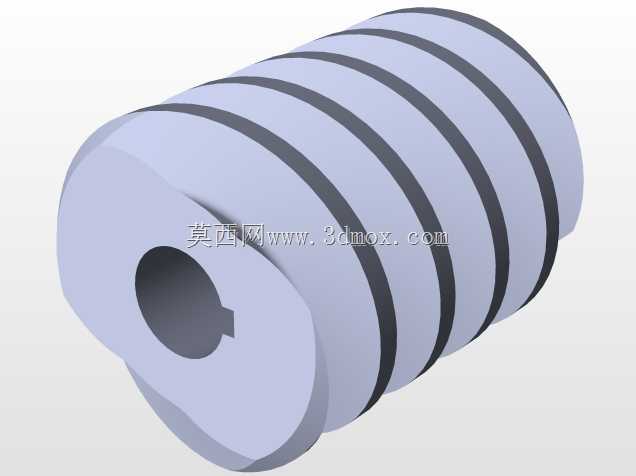

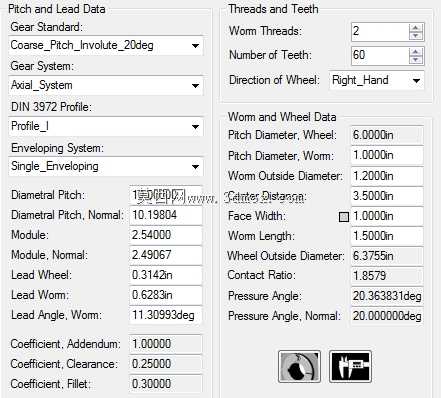

设计这类蜗轮时,首先要匹配配对蜗杆的齿形参数,本次的蜗轮采用渐开线齿形设计,齿向为右旋,和对应头数的蜗杆配合时,能保证啮合齿面的共轭接触,避免出现边缘接触导致的齿面局部应力集中。齿部参数的匹配是整个设计的核心,齿距偏差、齿形公差都要控制在合理范围内,不然装配后很容易出现啮合间隙过大导致的传动回差,或是间隙过小引发的卡滞、齿面异常磨损问题。设计过程中要优先保证齿面的接触区域落在齿高中部,避免接触区偏到齿端,不然长期运行后会出现齿端崩损的问题。

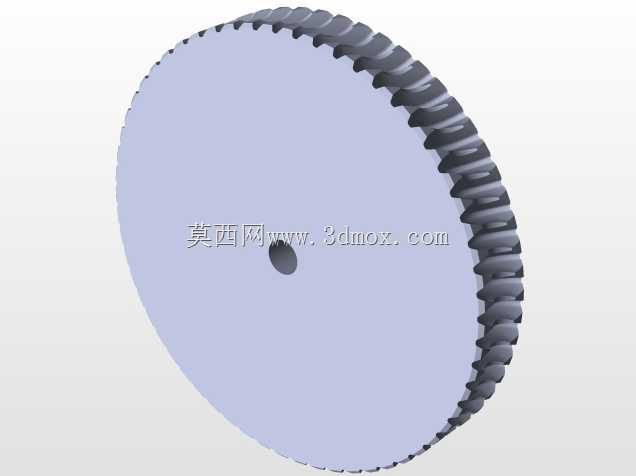

从结构尺寸来看,蜗轮的轮坯部分要和安装轴的配合尺寸匹配,轮毂的长度要满足轴上定位的需求,保证键槽传递扭矩时不会出现应力集中,轮缘部分的厚度要满足齿根强度要求,避免受重载时轮缘出现变形。齿顶圆的尺寸要和啮合时的顶隙匹配,保证啮合过程中不会出现齿顶干涉,同时给润滑油留出足够的存留空间,让啮合齿面能形成稳定的油膜,降低长期运行的磨损速率。齿宽的设计要覆盖蜗杆的啮合工作长度,保证全齿宽都能参与啮合,不会出现局部齿面过载的情况。

安装边界上,蜗轮的中心高要和配对蜗杆的安装中心高严格对齐,中心距的偏差要控制在公差允许范围内,不然会改变齿面的接触状态,轻则降低传动效率,重则引发齿面胶合失效。装配时要保证蜗轮的端面和安装轴线的垂直度,避免运行时出现轮齿偏载,同时要调整好啮合侧隙,侧隙过小会导致润滑不足、温升过高,侧隙过大会影响传动精度,在需要精确定位的分度场景里,侧隙的控制还要更严格,必要时可以采用双导程蜗杆结构来实现侧隙的可调,但普通传动场景下,合理的固定侧隙就能满足使用需求。

这类蜗轮在实际使用中,通常会搭配闭式箱体使用,箱体内加注对应的齿轮油或者蜗轮蜗杆专用润滑油,因为蜗轮蜗杆啮合时的滑动摩擦占比高,对润滑油的抗磨性能要求比普通齿轮传动更高,要是润滑不到位,齿面很容易出现快速磨损,大幅缩短部件的使用寿命。日常维护时要定期检查油位和油质,避免润滑油里混入金属碎屑加剧齿面磨损,同时观察啮合部位的温升,要是出现异常温升,要及时检查啮合间隙和润滑状态,排除安装偏差或者润滑不足的问题。

从建模的角度来说,绘制这类蜗轮时,要先根据配对蜗杆的参数生成对应的齿廓,通过布尔运算切除出轮齿结构,不能简单用通用齿轮的参数来替代,不然生成的齿形和蜗杆无法正确啮合,装配后会出现干涉。建模过程中要注意齿根的过渡圆角,避免出现尖锐的棱边导致应力集中,轮毂部分的倒角、退刀槽这些工艺结构也要完整还原,保证加工时能顺利实现,不会出现无法加工的结构。键槽的尺寸和位置要符合对应的标准,保证和轴、键的配合能满足扭矩传递的要求,不会出现键被压溃或者轮毂键槽开裂的问题。

在不同的应用场景里,蜗轮的材质选择也有区别,重载场景下轮缘会采用铜合金材质来降低摩擦系数,提升耐磨性能,轮毂部分采用铸铁或者钢材来保证结构强度,两者通过过盈配合或者螺栓连接组合到一起,既能满足耐磨要求,又能控制材料成本;轻载低速的场景里也可以采用整体铸铁或者尼龙材质,降低加工成本,同时获得更好的减震效果。不管采用哪种材质,齿面的加工精度都要满足对应的传动等级要求,不然再好的设计也无法达到预期的传动效果。
