立式手动台钻支架结构三维设计

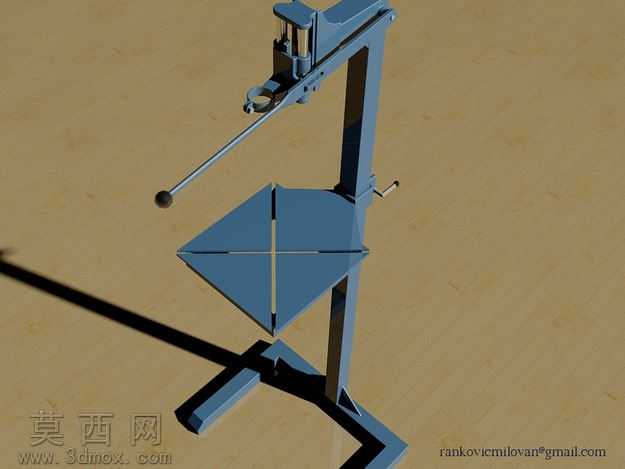

本作品为立式手动台钻支架的三维建模设计，整体采用立式悬臂支撑结构，建模过程中严格遵循机械加工工装的实用尺寸比例，通过三维软件完成全参数化零件建模与整体装配。首先针对底座部分进行结构设计，采用十字形落地支撑结构，增大支撑接触面积保障设备放置稳定性，底座上方设置可调节的工件承托平台，平台带有十字定位槽，可适配不同尺寸工件的装夹定位需求，建模时对平台的定位槽棱边做了工艺倒角处理，还原实际五金加工件的工艺特征。立柱部分采用矩形截面型材结构建模，连接底座与顶部的悬臂操作机构，立柱侧面设置升降锁紧手柄结构，可实现悬臂高度的灵活调节，适配不同高度的钻孔作业需求。顶部悬臂部分集成了手电钻夹持座与手动压杆操作结构，夹持座采用抱箍式结构设计，可稳固夹持常规规格的手持电钻，将手持钻孔作业转化为立式稳定进给作业，手动压杆采用杠杆原理设计，长力臂结构可降低操作时的按压力度，压杆末端设置防滑操作球头，提升操作手感。材质渲染方面，整体结构主体采用哑光深蓝灰金属漆材质，模拟工业铸铁件的表面质感，金属部件的边缘做了轻微的磨损做旧效果，还原车间实用工装的使用质感，地面采用浅米色磨砂水泥地面材质，通过光影渲染突出设备的结构立体感，压杆、锁紧手柄等操作部件做了金属光泽的差异化处理，区分不同功能部件的材质属性。装配过程中严格验证各活动部件的运动干涉情况，确保压杆下压进给、平台升降、锁紧手柄动作均无结构冲突，整体结构设计兼顾实用性与结构稳定性，可作为手动钻孔工装的设计参考，也可用于五金工具类的教学演示素材，建模过程中对所有连接部位的螺栓、转轴等标准件都做了精细化建模，还原真实设备的装配细节，让整体模型的结构还原度达到工业实用级别。
