带伸缩波纹段U型管道折弯结构

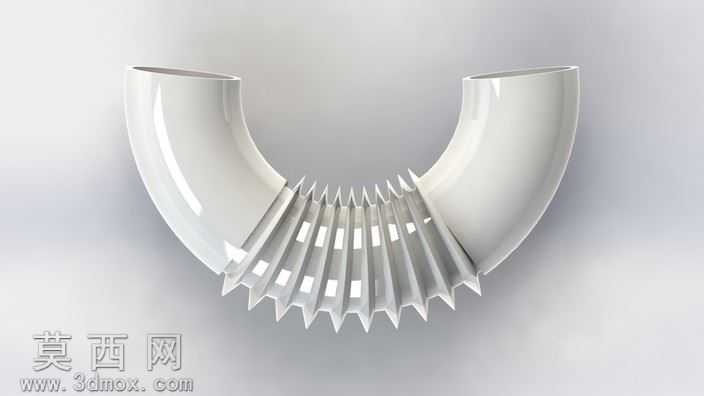

本作品为带伸缩波纹段的U型管道折弯结构三维模型，建模阶段以SolidWorks为核心工具，首先完成基础管路的路径草绘，精准标定两端直管段的同轴度与U型折弯的曲率半径，确保管路整体走向符合流体输送的常规布局逻辑，避免折弯处出现曲率突变引发的流阻异常。建模过程中先构建两端光滑直管段的实体特征，通过抽壳命令统一设定管壁厚度，保证整体壁厚均匀一致，为后续波纹伸缩段的衔接做好基准匹配。中间波纹伸缩段是本模型的设计核心，先绘制单节波纹的齿形截面轮廓，通过沿折弯路径的阵列命令完成多节波纹的排布，同时对每节波纹的衔接棱边做圆角过渡处理，既避免应力集中问题，也还原实际柔性波纹管的结构形态，让该段既可以适配一定范围内的安装角度偏差，也能缓冲管路工作时产生的轴向、径向位移。材质渲染阶段，整体赋予高光白色工程塑料质感，调整材质的反射率与粗糙度参数，模拟硬质PVC或PP管路的表面质感，在波纹段的齿缝处适当调整光影明暗，突出每一节波纹的立体层次，两端直管段的端口做切面平整处理，还原实际管材切割后的端面形态。结构设计上，两端光滑直管段可直接对接标准管路接头，中间波纹段的褶皱深度经过反复调整，既保证足够的形变冗余量，也不会因褶皱过深导致管路通径出现大幅缩减，兼顾柔性补偿能力与流体输送效率。整体模型的特征树逻辑清晰，所有参数均可编辑调整，可根据实际使用场景修改管路通径、折弯半径、波纹节数等核心参数，适配不同工况下的管路布局需求，建模过程中严格遵循机械设计的公差配合逻辑，各段衔接处无破面、无重叠几何，可直接导出用于装配验证、3D打印样件制作或者工程图生成。
