1.5英寸标准V型三角槽定位块

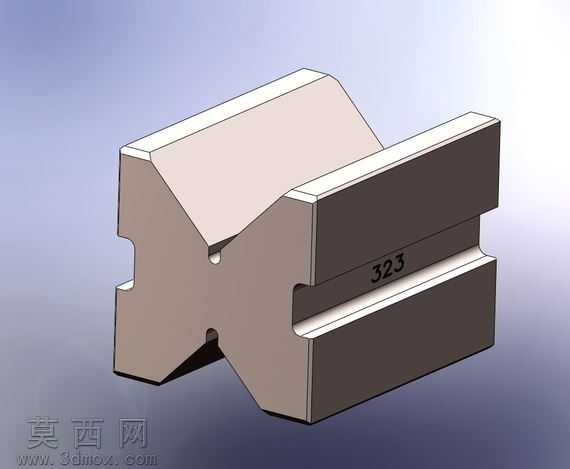

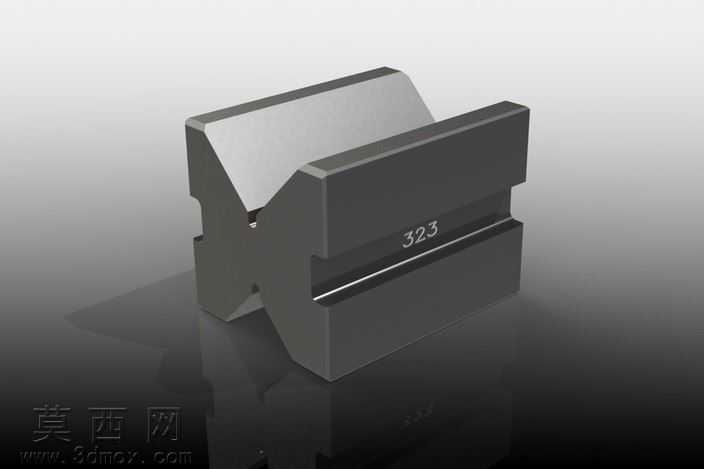

本作品为1.5英寸规格的标准V型定位块三维模型，建模过程采用SolidWorks软件完成，整体遵循机械加工工装辅具的通用设计规范，还原了工业级V型块的完整结构细节。建模阶段首先以基准面为依托绘制主体截面轮廓，通过拉伸凸台命令生成块体基础形态，随后针对上下两组V型定位槽进行精准切除，槽面角度严格遵循通用V型块的90度夹角标准，保证对圆柱形工件的同轴定位精度。模型侧面设计有贯穿式减重槽与定位凹口，既可以降低块体整体重量，也能配合夹具实现快速装夹固定，块体表面预留的标识刻印区域，还原了实物产品的编号标注特征，方便生产现场的规格区分。材质设定上选用高碳合金钢作为基础材质，渲染阶段为金属表面添加了哑光发黑的表面处理效果，边缘处做了细微的倒角高光处理，还原经过精密磨削加工的金属质感，槽面与基准底面设置了更高的表面光洁度参数，体现定位工作面的加工精度要求。结构设计上兼顾了实用性与工艺性，所有棱边都做了符合机械加工标准的倒角处理，避免应力集中的同时也消除了锐边安全隐患，V型槽的对称度、底面与槽面的平行度都在建模阶段通过几何约束做了精度控制，完全满足机加工场景下轴类零件检测、装夹的定位需求。整体建模逻辑遵循参数化设计思路，关键尺寸都设置了可编辑参数，方便后续根据不同的使用场景调整规格尺寸，模型的装配基准完全对齐软件原点，可直接导入装配环境用于工装夹具的整体布局设计，渲染输出的效果图清晰展现了产品的结构特征与外观质感，能够直观呈现该V型块的实际形态与功能特点。
