船陆输送管道球形连接接头结构设计

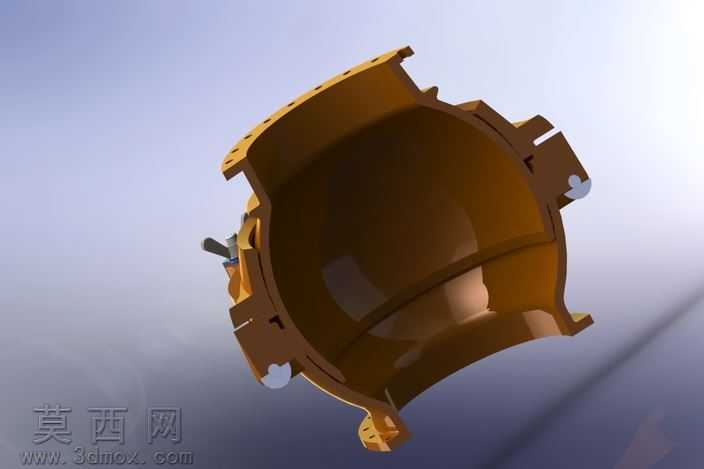

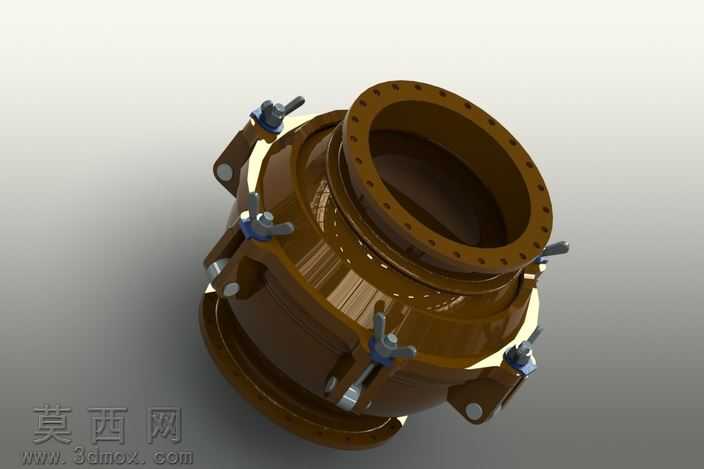

本作品为船陆作业场景使用的管道系统球形连接接头，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循疏浚管道系统的工程设计规范，对各组成部件进行1:1等比例还原，确保各装配结构的尺寸公差符合实际生产装配要求。模型整体采用上下法兰对接的主体结构，中部为球形铰接核心腔体，可实现多维度的角度偏转，适配水位波动、船体晃动工况下的管道对位需求，解决岸基固定管道与作业船舶之间的相对位移补偿问题。建模阶段对法兰盘的螺栓孔位、快压锁紧组件的铰接结构、密封贴合面的弧度细节都进行了精细化处理，每一处卡扣、铰接销轴、锁紧手柄的结构都完整呈现，无结构缺失或几何错误。材质渲染环节，主体金属壳体采用铸钢材质表现，还原了铸钢件表面的厚重金属质感与细微的漆面光泽，锁紧手柄、铰接销轴等活动部件采用合金钢材的金属质感表现，密封部位采用深色橡胶材质的哑光质感区分，通过光影渲染突出各部件的装配层次与结构边界，清晰展现接头的活动铰接逻辑。设计思路围绕挖泥船卸荷作业的实际工况展开，球形铰接结构可允许管道在一定角度范围内自由偏转，抵消潮汐带来的水位差、风浪造成的船体位移对岸基管道的拉扯作用力，周边均匀布置的快开式锁紧组件可实现快速拆装与密封压紧，无需复杂工具即可完成管道对接操作，兼顾连接可靠性与作业便捷性，法兰端面的密封槽结构可配合密封垫圈实现高压输送工况下的防漏要求，整体结构兼顾角度补偿、密封承压、快速拆装三大核心功能，可直接用于疏浚管道系统的方案演示、结构校核与教学展示。
