ISO标准多规格平行定位销结构设计

在工装夹具设计、精密机械装配、模具组立的实际作业场景里，平行定位销是限制零部件自由度、保证装配同轴度与位置精度的核心基础元件，但凡涉及两个及以上零部件需要反复拆装且保持位置一致性的工位，几乎都能看到这类元件的应用。不同于带锥度的定位销，平行定位销依靠圆柱面的过盈或过渡配合实现定位，抗剪切能力更强，在承受横向载荷的工况下稳定性更突出，不会因为反复拆装出现配合间隙逐步扩大的问题，这也是它在精密工装、自动化线体工位模块、机床附件装配中被大量选用的核心原因。

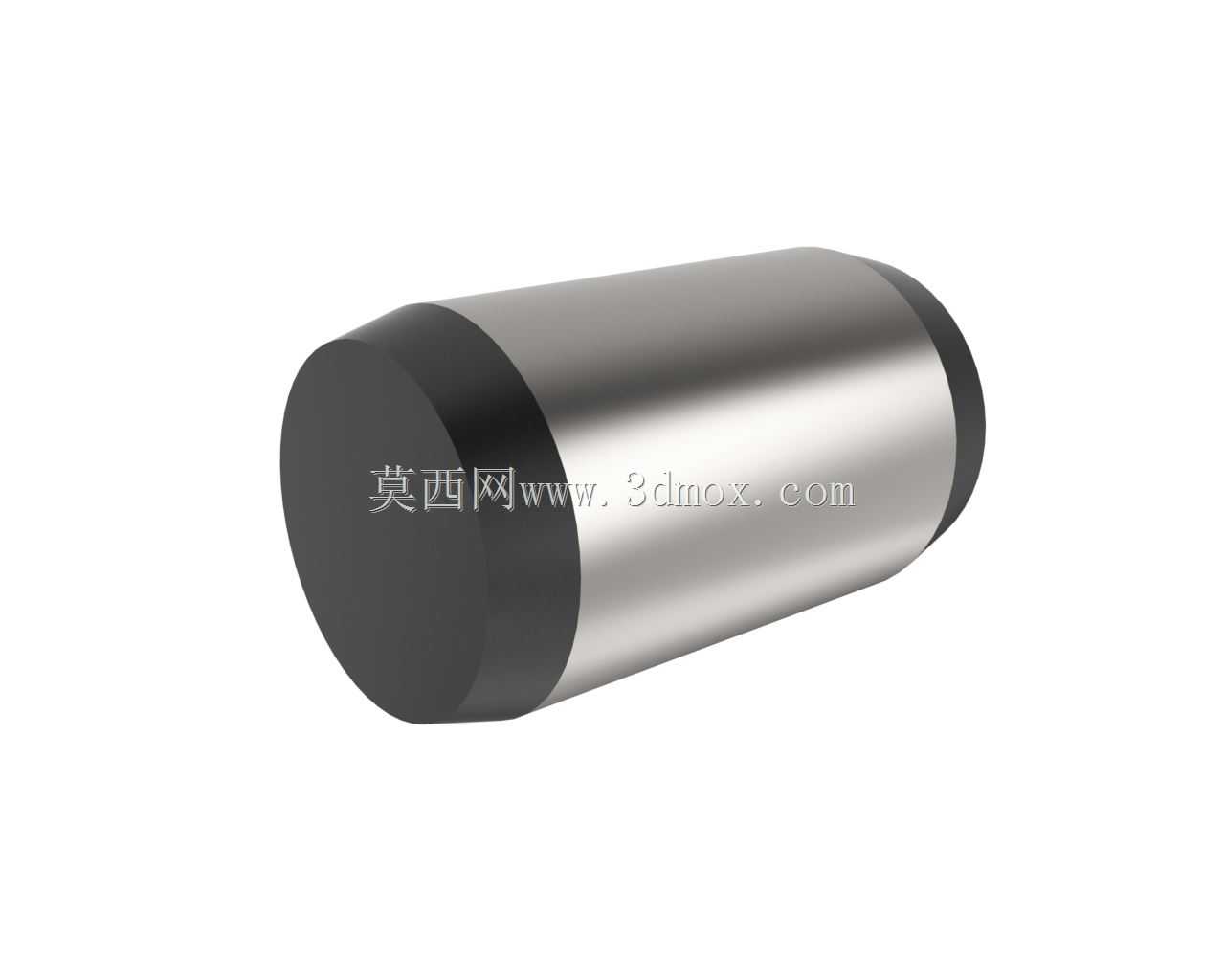

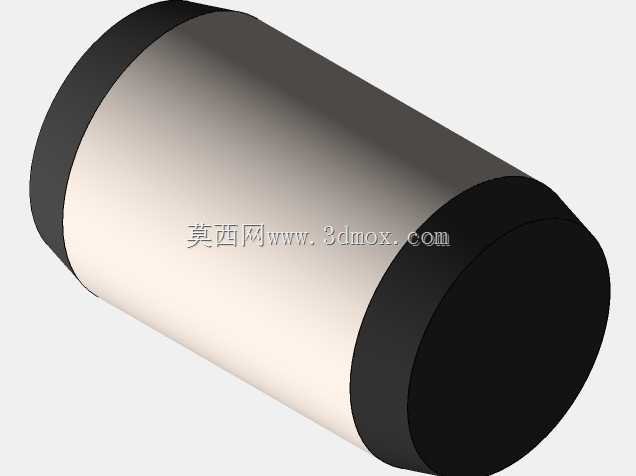

从功能特性来看，这款平行定位销遵循ISO相关设计标准，通过设计表配置覆盖了多种常用尺寸规格，能够适配不同板厚、不同载荷等级的定位需求。销体两端做了倒角与圆弧过渡处理，一端的导入圆弧能够在装配时快速对准安装孔，避免硬敲入孔时刮伤孔壁、破坏配合面精度，另一端的平端结构能够保证销体装入后与安装面齐平，不会突出干涉周边零部件的运动轨迹。销体主体为等直径圆柱结构，圆柱面的直线度、圆柱度公差控制在较高精度等级，装入铰制孔后能够实现无间隙配合，有效限制被连接件的X、Y向平移自由度，配合螺栓锁紧后即可完全固定零部件的相对位置，在震动工况下也不会出现位置偏移。

设计过程中首先要考虑的是实际安装边界，不同规格的销体对应不同的安装孔深度、孔径公差要求，通常安装孔需要经过铰削加工保证孔径公差在H7等级，与销体的m6公差带形成过渡配合，既保证装入后的定位刚性，又能在需要拆卸时通过拔销器顺利取出。设计表配置的多尺寸规格，覆盖了从小型电子工装的小直径销，到大型焊接工装的大直径重载销的常用尺寸区间，每个规格的销体长度都对应标准板厚系列，设计人员选型时不需要额外修改销体长度参数，直接调用对应配置即可完成装配，大幅减少重复建模的工作量。

在实际设备应用中，平行定位销常成对使用，两个销的间距越大，整体定位的抗扭转能力越强，设计时通常会将两个销布置在被连接件的对角位置，尽可能拉大定位间距，避免因为间距过小导致装配时出现过定位或者定位精度不足的问题。不同于圆锥定位销依赖锥面楔紧实现定位，平行定位销的配合面是完整圆柱面，接触面积更大，在承受横向冲击载荷时，单位面积的压应力更小，不容易出现销体变形或者孔壁压溃的问题，在冲压模具的模板定位、自动化线体的快换工装定位、机床夹具的工件定位场景中，这种结构的定位销使用寿命更长，维护成本更低。

建模过程中需要严格控制圆柱面的同轴度，两端的导入圆弧与圆柱面的衔接要顺滑，不能出现台阶或者棱角，否则装配时会切伤孔壁，导致铁屑残留在配合间隙里，最终影响定位精度。销体的端面要与圆柱轴线保持垂直，装入后端面能够完全贴合安装孔的台阶面或者被连接件表面，避免出现倾斜导致的定位偏差。针对不同的使用场景，同尺寸规格的销体还可以根据需求调整材质与热处理硬度，但外形尺寸与安装边界完全遵循ISO标准，保证互换性，设备维护时不需要重新加工安装孔，直接更换标准件即可快速恢复设备精度。

很多刚接触结构设计的人员容易混淆定位销与连接销的区别，平行定位销的核心作用是定位而非承载连接载荷，实际装配时需要配合螺栓、螺钉等紧固件完成锁紧，不能单独依靠定位销承受拉力或者大的冲击载荷，设计时要先确定定位销的位置，再布置连接螺栓的位置，避免出现过定位导致装配困难。这款参数化的平行定位销模型，通过设计表整合了全系列常用尺寸，设计人员在做装配时只需要根据安装板的厚度、需要承受的横向载荷大小选择对应规格，不需要逐个绘制销体的三维模型，也不用反复核对尺寸标准，能够有效提升工装与设备的设计效率，同时保证选用的定位销符合通用标准，后续加工、采购、维护都能直接对接标准件供应链，减少非标定制的额外成本。
