制药生产线泡罩导向输送结构

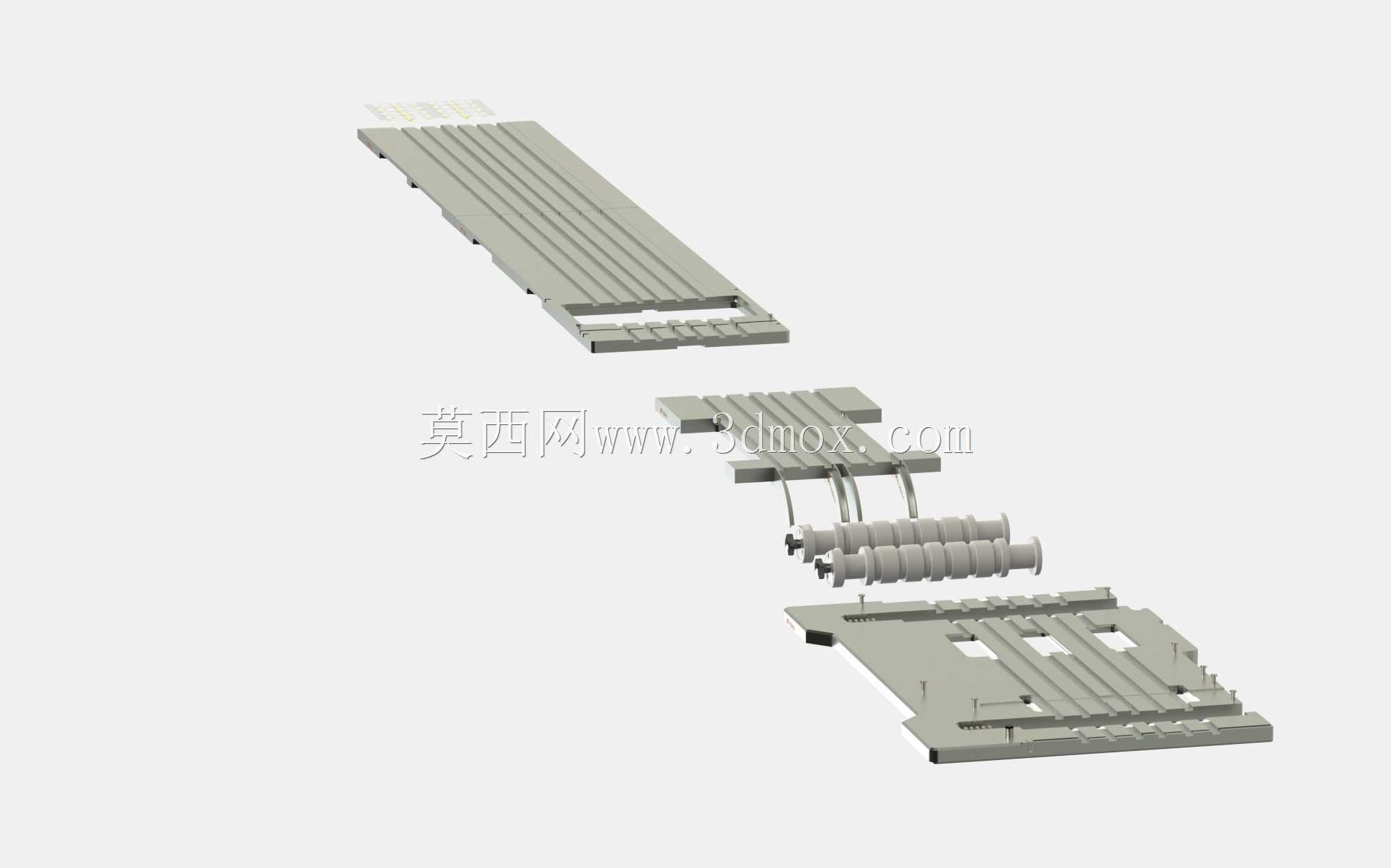

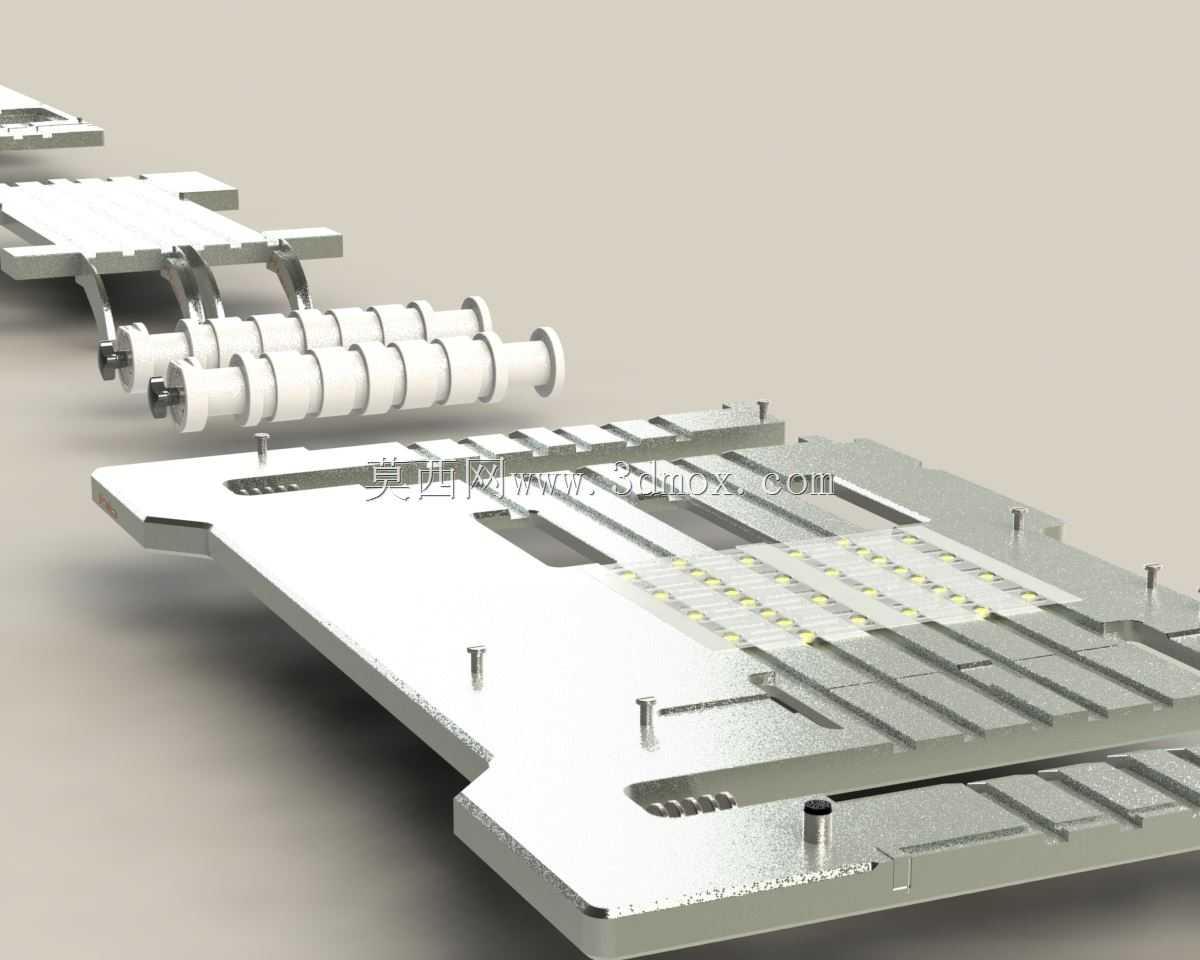

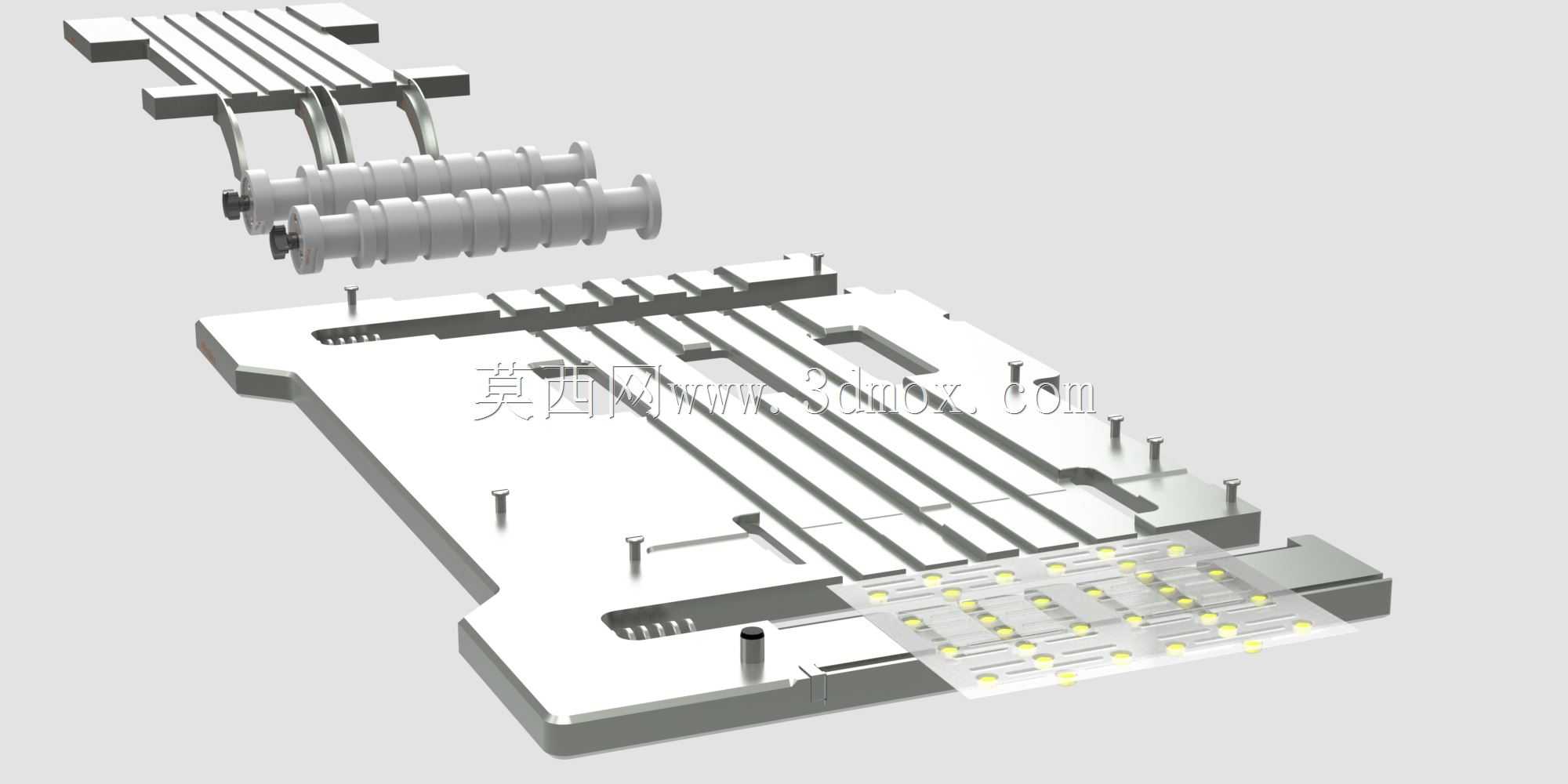

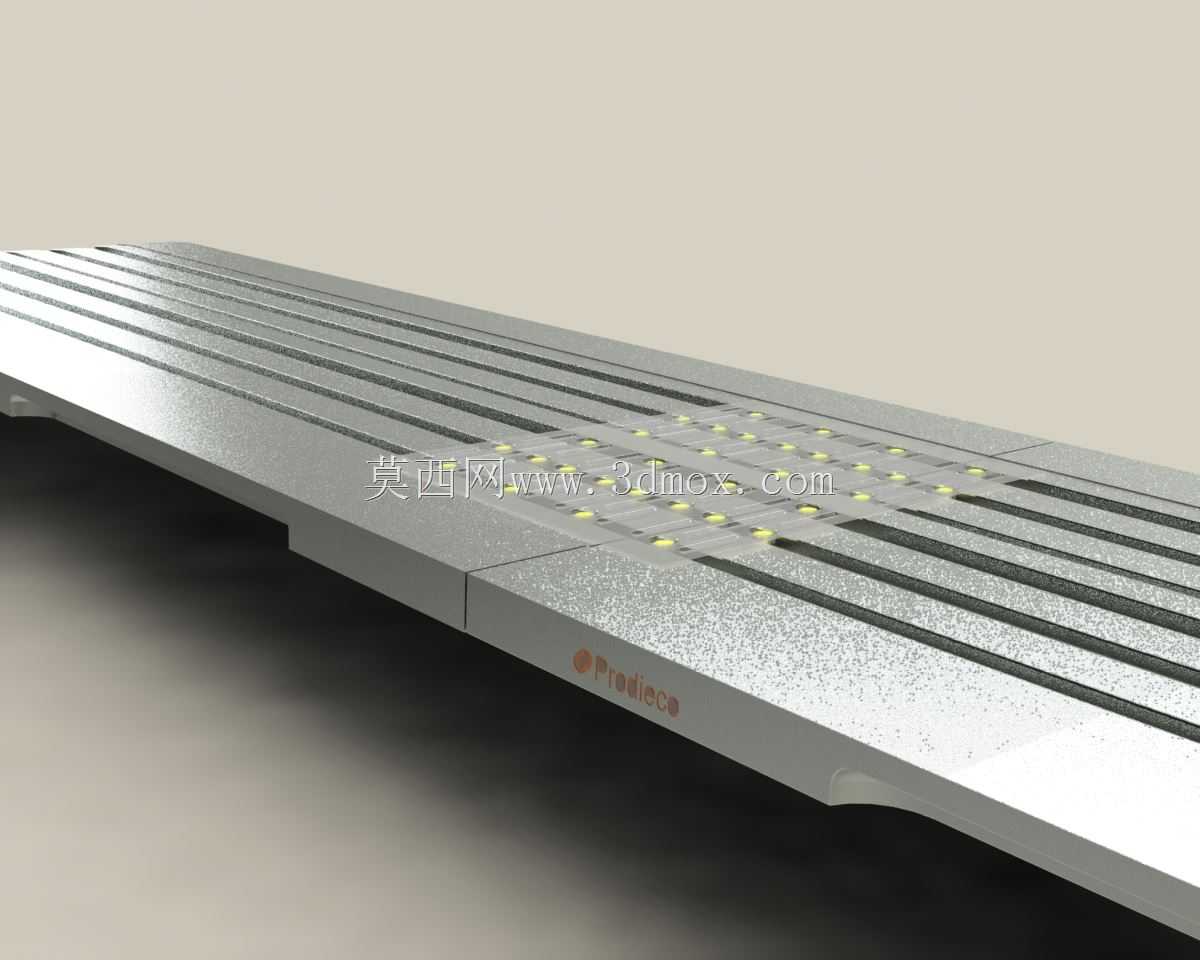

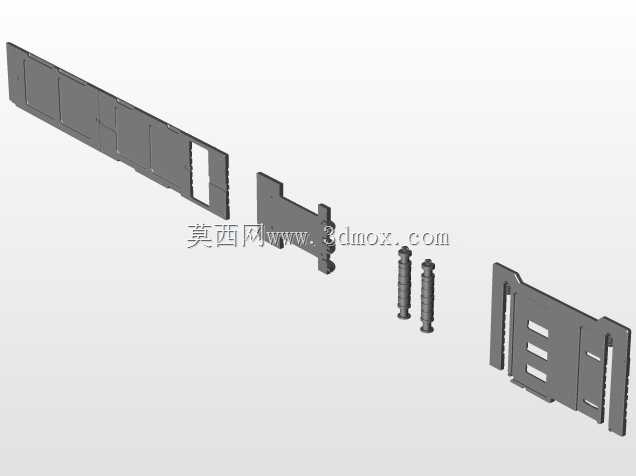

这套导向结构主要适配制药行业铝塑泡罩包装生产线的物料输送工位，核心作用是为成型后的泡罩带提供精准的行进导向，避免泡罩带在高速输送过程中出现偏移、卡滞、翘边问题，保障后续热封、压痕、冲裁工序的对位精度。从结构拆分来看，整套装置分为上下两层承托导轨、中间导向辊组、端部定位卡扣三个功能模块，上层导轨为带多道平行凸筋的长条形板件，凸筋间距与泡罩带的成型泡腔间距完全匹配，泡罩带行进时泡腔嵌入凸筋间隙内，可限制泡罩带的横向窜动，导轨表面做了0.8μm的粗糙度处理，减少泡罩带PVC材质与导轨面的滑动摩擦阻力，避免泡罩表面产生划痕影响成品外观。下层导轨为带定位孔的平板结构，通过M4内六角螺丝与设备安装机架固定，安装孔位设计为长圆孔，可实现±3mm的横向位置调节，适配不同宽度规格的泡罩带生产需求，调节完成后通过锁紧螺母固定位置，避免设备运行过程中导轨移位。中间的导向辊组采用多根平行排布的光轴结构，光轴两端通过卡簧固定在两侧的安装支架上，光轴可绕自身轴线自由转动，泡罩带从辊组上方经过时，转动的光轴将滑动摩擦转化为滚动摩擦，大幅降低输送阻力，同时辊组的排布高度略低于上下导轨的承托面，可对泡罩带形成适度的下压限位，避免泡罩带高速行进时出现跳带问题。端部的定位卡扣设计为快拆结构，无需工具即可手动拆卸，方便生产换型时快速清理导轨缝隙内残留的药屑、PVC碎屑，日常维护时无需拆解整套导轨结构，可缩短设备换型、清洁的停机时间。设计过程中首先核算了泡罩带的输送张力，常规铝塑泡罩包装线的输送速度最高可达40m/min，泡罩带的单位宽度张力约为1.2N/cm，因此导轨的材质选用6061铝合金做硬质阳极氧化处理，兼顾轻量化与耐磨性能，整套导向结构的总长度为320mm，宽度为120mm，安装时需保证导轨承托面与设备输送平面的平行度误差不超过0.1mm/m，否则会导致泡罩带单侧受力出现跑偏问题。导向辊的直径设计为8mm，辊面做抛光处理，避免辊面毛刺刮伤泡罩的铝箔封合面，辊组的安装间距设置为40mm，既保证对泡罩带的支撑密度，又不会因辊子过多增加结构复杂度与装配难度。在实际生产线应用中，这类导向结构通常安装在泡罩成型工位与热封工位之间、热封工位与压痕工位之间两个位置，前者负责对刚成型的软质PVC泡罩带进行导向，避免未冷却的泡腔受挤压变形，后者负责对热封后的泡罩带进行导向，保证压痕、冲裁位置与泡腔位置的对位精度，对位误差需控制在0.2mm以内，否则会出现冲切到泡腔、导致药品报废的问题。结构设计时还考虑了泡罩带的热胀冷缩特性，PVC材质在热封工位附近的温度约为40-50℃，会产生一定的长度方向伸长，因此导轨的入口端做了15°的倒角导向，避免泡罩带因热伸长拱起时被导轨端面卡滞，同时导轨的承托面预留了0.5mm的高度余量，适配泡罩带厚度方向的尺寸波动。整套结构的装配公差控制在IT7级，所有板件的平面度误差不超过0.05mm，安装支架的垂直度误差不超过0.02mm，保证导向辊转动灵活无卡滞，导轨对接处的阶差不超过0.03mm，避免泡罩带经过对接位置时出现卡顿。
