可移动便携流量校验测试装置结构设计

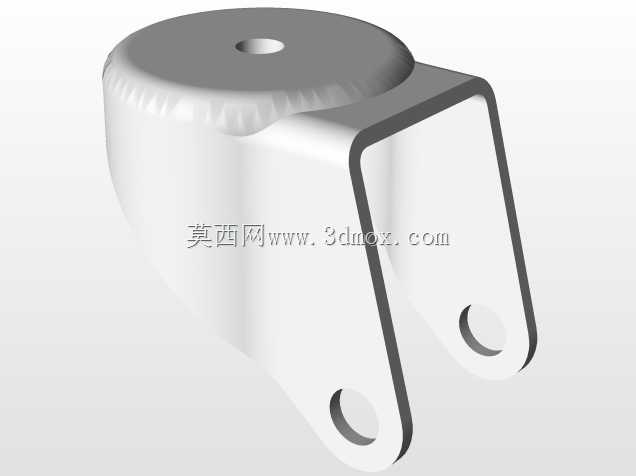

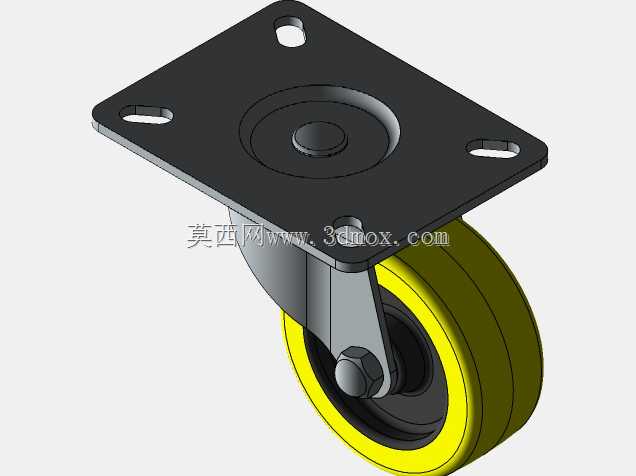

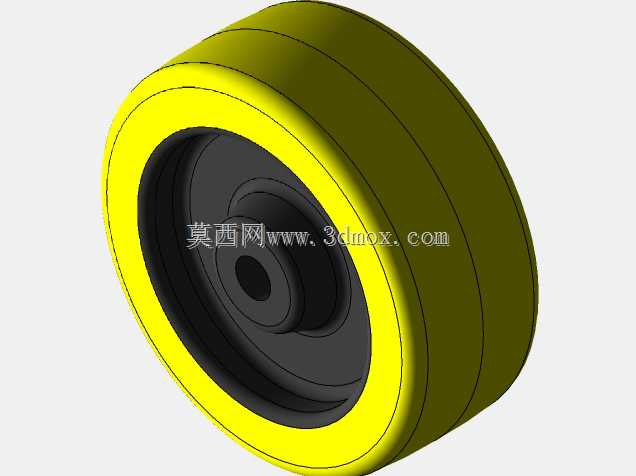

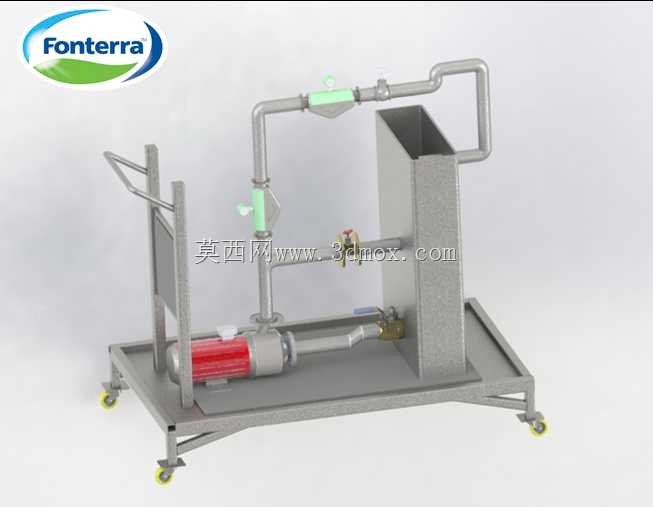

在食品流体加工、中小型化工配料、现场水务运维这类场景里，固定安装的流量计往往受安装位置、管路工况限制，很难拆回实验室完成周期校验，而这款可移动的流量测试装置，就是为解决现场在线校验、临时流量点位测试需求设计的。整套设备集成在带脚轮的金属底盘上，推握扶手设置在底盘侧端，扶手高度贴合成年人站立推行的人机尺寸，转向脚轮带锁止结构，到达测试点位后踩下锁止片即可固定设备位置，避免测试过程中管路振动导致设备移位。底盘采用型钢焊接框架结构，表面做防滑承重处理，所有集成部件的安装位置都经过重心核算，满载储液状态下推行不会出现侧倾风险，底盘离地间隙控制在100mm左右，能够顺利通过车间常见的门槛、地面线缆槽凸起，适配生产车间、户外管网现场的复杂通行条件。

设备核心的测试管路采用不锈钢卫生级管材搭建，管路走向做了直角弯折优化，既压缩了整体占用空间，也保证流体在管内的流态稳定，避免过多弯头造成的流场扰动影响流量计测试精度。管路上依次设置了快装接头、流量调节阀门、待校流量计安装位、温度压力取点接口，用户可以根据测试需求更换不同通径的适配接头，快速对接现场待测管路，不需要额外加工过渡连接件。储液单元采用立式敞口结构设置在底盘后侧，既作为测试循环的储液容器，也能承接管路排气、溢流的液体，避免测试过程中液体泄漏污染现场环境，储液箱的容积匹配泵组额定流量，保证循环测试过程中不会出现吸空现象，箱体底部设置排污口，测试完成后可以快速排空内部残留介质，方便更换不同测试流体或者完成设备清洁。

动力单元采用卧式离心泵集成在底盘下部靠近重心的位置，泵组进出口采用软连接与硬管路对接，能够抵消泵运转时产生的振动传递，避免振动传导到管路影响流量检测数据的稳定性。泵组的控制元件就近安装在管路侧方，操作时不需要弯腰即可完成阀门调节、泵启停操作，测试人员站在设备侧方就能同时观察流量计读数、调节阀门开度，操作动线非常顺畅。整套设备的安装边界控制在长1200mm、宽600mm、高1100mm范围内，能够顺利通过标准宽度的车间通道门，也可以放入普通厢式货车的货舱完成跨区域转运，不需要额外的吊装设备，两名操作人员即可完成设备的装卸、移位作业。

从设计逻辑上看，这套装置没有追求过高的测试参数冗余，而是把核心设计目标放在便携性、现场适配性上：所有外露部件都做了圆角处理，避免转运过程中磕碰划伤操作人员；管路连接全部采用快装结构，现场组装拆解不需要专用工具，十分钟内即可完成测试准备工作；设备整体做了模块化分区，动力区、管路测试区、储液区互相独立，后期维护时可以单独拆卸某一区域的部件，不需要拆解整套设备。针对食品类流体测试场景，所有接触流体的部件都采用卫生级不锈钢材质，内壁做抛光处理，不容易残留介质，清洁后不会出现交叉污染，完全符合食品加工现场的卫生管控要求。在实际使用中，这套装置既可以完成现场流量计的在线比对校验，也可以作为临时流体输送的计量单元，在生产线改造、临时管线搭建时提供准确的流量数据参考，相比固定安装的测试台，它的使用场景更灵活，不需要专门的实验室安装空间，能够覆盖更多分散的现场测试需求。
