自行车通风散热制动碟盘结构设计

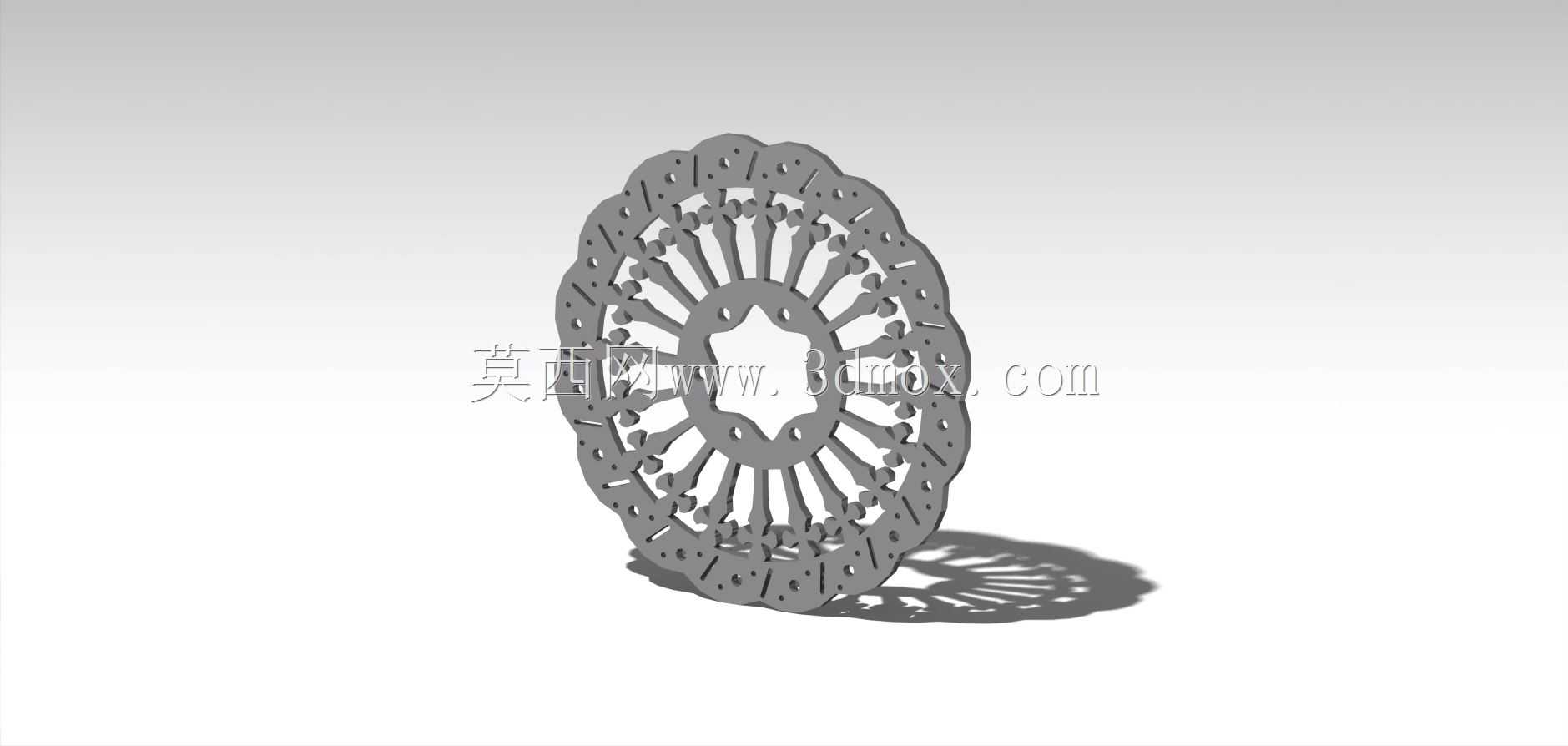

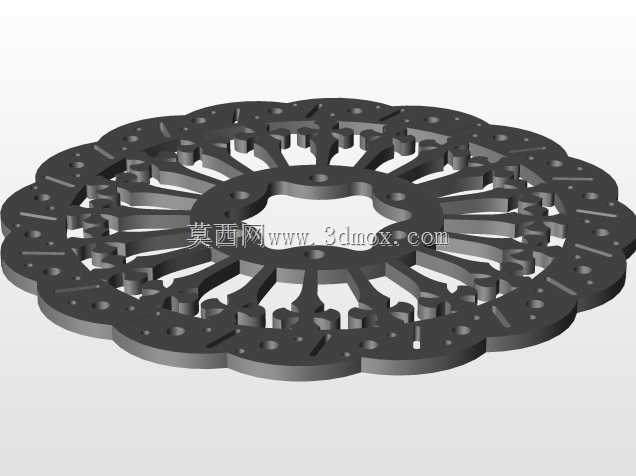

日常骑行场景里，制动系统的可靠性直接决定骑行安全，碟刹结构凭借全天候制动稳定性、抗泥沙干扰能力，已经成为山地车、公路车、通勤运动自行车的主流制动配置，其中制动碟盘作为直接参与摩擦制动的核心部件，其结构设计直接影响制动手感、热衰减表现、使用寿命与整车轻量化表现。这款碟盘采用圆形对称布局，中心设置标准花键安装孔位，可适配主流六钉或者中锁花鼓的安装接口，安装时需保证碟盘与花鼓安装面完全贴合，端面跳动量控制在0.1mm以内，避免制动时出现蹭碟、制动力脉动的问题。从结构设计来看，碟盘整体采用等强度环形布局，外圈沿周向均匀分布多组弧形散热镂空槽，相邻槽之间的连接筋采用放射状排布，既可以在制动摩擦产生高温时，通过镂空区域形成空气对流通道，快速带走摩擦产生的热量，避免高温导致的来令片树脂材质烧蚀、制动力热衰减，同时镂空结构也能有效降低碟盘自身重量，减少轮组转动惯量，提升骑行时的轮组响应速度。碟盘的摩擦工作面采用平面度严格控制的平整结构，表面无额外凸起或者凹槽，保证与来令片接触时摩擦面贴合均匀，不会出现局部应力集中导致的碟盘变形、偏磨问题。边缘位置设置连续的波浪形散热切口，在轮组转动过程中，这些切口可以主动切割空气形成紊流，进一步提升散热效率，同时在碟盘遇到轻微磕碰时，波浪形边缘可以分散应力，避免裂纹从边缘向内扩展，提升碟盘的抗冲击能力。设计过程中需要重点考虑碟盘的安装边界尺寸，中心安装孔的同轴度、安装孔位的位置度需要严格控制，保证装配后碟盘与卡钳的摩擦间隙均匀，单侧间隙保持在0.2-0.3mm区间，既不会因为间隙过小导致持续蹭碟增加骑行阻力，也不会因为间隙过大导致刹车手柄行程过长、制动响应滞后。碟盘的厚度设计需要匹配对应来令片的摩擦行程，常规山地车碟盘厚度在1.8-2mm区间，公路车轻量化碟盘厚度可做到1.5mm，厚度偏差需要控制在0.05mm以内，保证整圈摩擦面的制动力输出一致。从实际使用场景出发，这款碟盘的镂空结构还能在雨天骑行时，快速排出来令片与碟盘之间的积水，避免水膜导致的制动打滑，缩短雨天制动距离；在泥泞路段骑行时，泥沙可以通过镂空槽快速排出，不会卡在碟盘与来令片之间造成摩擦面异常磨损。结构强度校核阶段，需要重点验证放射状连接筋的抗剪切强度，在紧急制动时，碟盘需要承受最大制动力矩带来的剪切载荷，连接筋的截面尺寸、过渡圆角需要经过反复优化，既保证足够的强度储备，避免制动时碟盘碎裂失效，又不会因为结构冗余增加不必要的重量。碟盘与花鼓的安装接触面需要设计足够的摩擦系数，安装时按照规定扭矩锁紧固定螺丝，避免大制动力下碟盘与花鼓发生相对转动，导致刹车失效。实际装车调试时，需要先将碟盘固定在花鼓上，再调整卡钳位置，让来令片与碟盘两侧间隙均匀，多次捏合刹车手柄确认无蹭碟现象后，再进行磨合骑行，通过轻刹慢行的方式让来令片与碟盘摩擦面充分贴合，达到最佳制动效果。长期使用过程中，需要定期检查碟盘的磨损量、端面跳动情况，当碟盘厚度磨损到极限值、或者出现严重变形无法校正时，需要及时更换，避免制动失效引发安全事故。
