自行车通风散热型制动盘结构设计

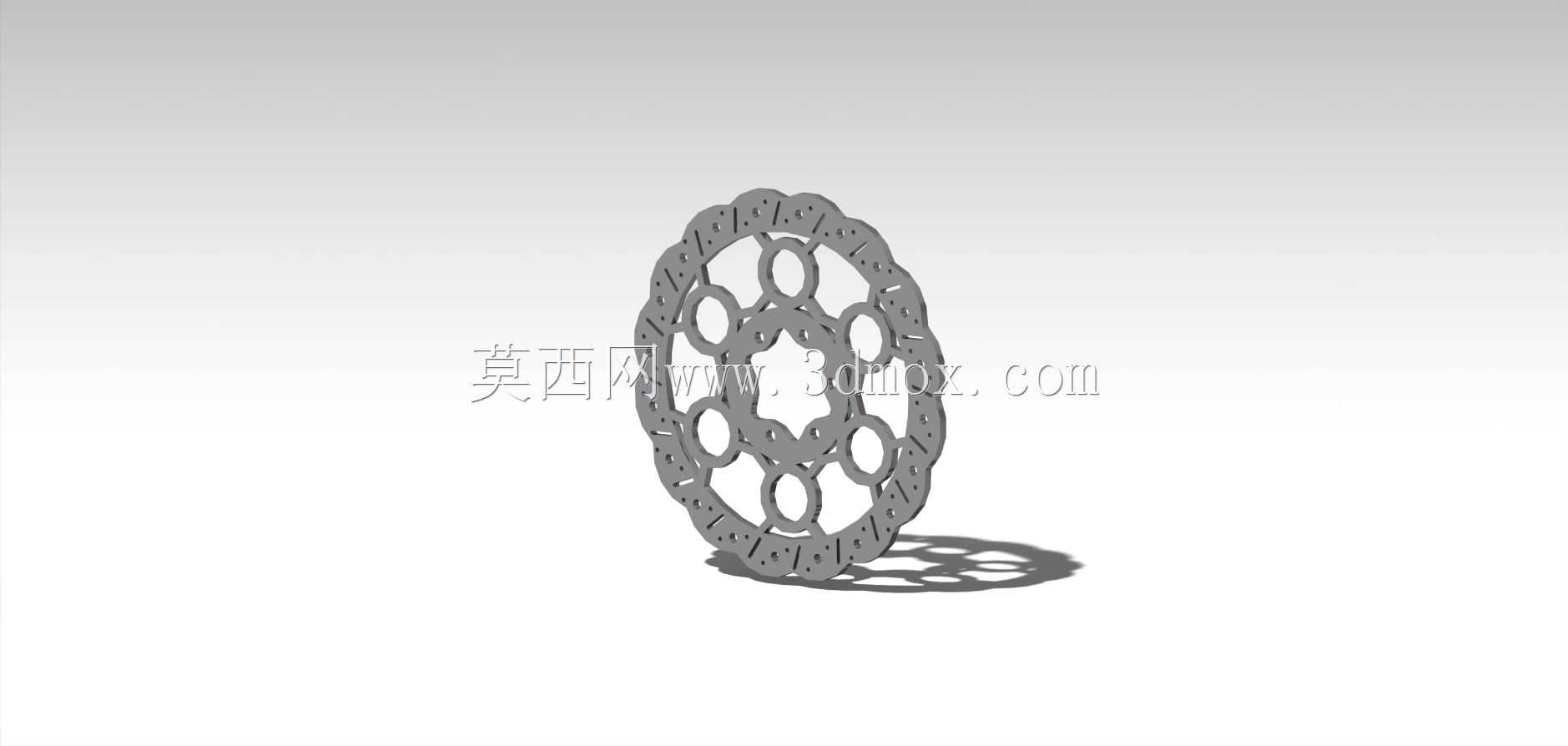

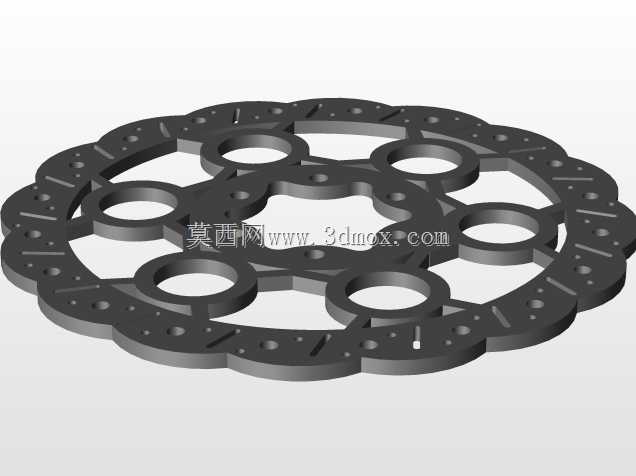

日常通勤、山地越野场景下的自行车制动系统，碟刹结构的制动盘是直接决定制动效能与热稳定性的核心部件，这款制动盘的结构设计完全围绕骑行过程中的制动载荷、散热需求、安装适配性展开。从实际装车使用的角度看，这类制动盘主要适配山地车、公路通勤车的线拉或油压碟刹系统，安装位置位于花鼓的法兰安装位，工作时随车轮同步转动，夹器来令片从两侧夹紧制动盘盘面，通过摩擦力将车轮转动的动能转化为热能散出，实现车辆减速或驻车。设计过程中首先考虑的是制动过程的热衰减问题，这款制动盘采用了多组环形镂空的结构布局，盘面沿周向均匀分布多圈圆形镂空孔，最外圈的镂空沿盘体外缘等距排布，向内依次排布两圈尺寸更小的环形镂空，中心区域围绕安装孔位设置了六处对称的镂空结构，这种镂空设计一方面可以大幅降低制动盘自身的转动惯量，减少车轮转动时的额外负载，另一方面能在车辆行驶过程中让气流快速穿过镂空区域，带走制动摩擦产生的热量，避免长时间连续制动时盘面温度过高导致来令片摩擦系数下降、制动效能衰减的问题，尤其是长距离下坡骑行场景下，持续制动产生的热量如果不能及时散出，很容易出现热衰引发制动距离变长的安全隐患，这种多路径镂空的风道设计能让盘面在转动时形成持续的对流散热，将盘面工作温度控制在摩擦材料的有效工作区间内。从安装边界尺寸来看，这款制动盘的中心安装孔位完全兼容标准六钉碟刹花鼓的安装尺寸，六个安装固定孔沿中心安装位周向均匀分布，孔位间距、孔径尺寸匹配通用碟刹固定螺丝的规格，不需要额外加工转接座就可以直接安装在市售主流的六钉碟刹花鼓上，盘体的外径尺寸适配常规160mm规格的碟刹夹器安装座，夹器的安装行程不需要做大幅度调整就可以让来令片完全贴合盘面摩擦区域，不会出现摩擦区域偏移、夹器蹭盘的问题。盘体的厚度设计兼顾了结构强度与摩擦接触面积，盘面整体采用等厚结构，摩擦区域的平面度公差控制在极小范围内，避免装车后出现来令片局部摩擦、制动时异响的问题，盘体边缘做了小尺寸的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免安装维护时划伤操作人员，也能减少盘体转动过程中的风阻。从结构强度的设计角度考虑，镂空之间的连接筋宽度经过载荷校核，在紧急制动产生的最大制动力矩下，连接筋的应力分布均匀，不会出现应力集中导致盘体开裂、变形的问题，中心安装区域的实体结构厚度略大于摩擦盘面，提升安装位的结构刚性，避免多次拆装螺丝后安装位出现变形，保证制动盘安装后的端面跳动量在允许范围内，日常骑行过程中不会出现夹器持续蹭盘的问题。实际使用过程中，这种镂空结构的制动盘除了散热性能优异之外，还可以在雨天骑行时快速排走盘面附着的雨水，减少水膜对制动摩擦力的影响，让制动系统在湿滑路面也能保持稳定的制动效能，同时镂空结构也能减少泥沙在盘面的附着，骑行过程中沾附的泥沙会随着盘体转动从镂空位置甩出，避免泥沙夹在来令片与盘面之间造成盘面异常磨损，延长制动盘与来令片的使用寿命。盘体的摩擦表面做了均匀的粗糙化处理，既可以保证与来令片之间有足够的摩擦系数，又不会因为表面过于粗糙导致来令片磨损过快，磨合后的摩擦面接触均匀，制动时的手感线性，不会出现制动力突然爆发导致车轮抱死的问题，适配日常通勤、休闲骑行、轻度越野等多种骑行场景的制动需求。
